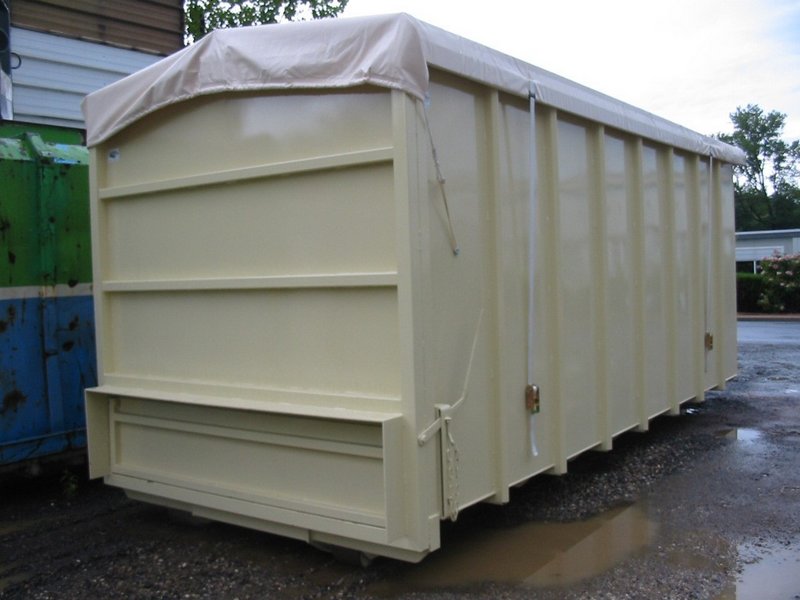

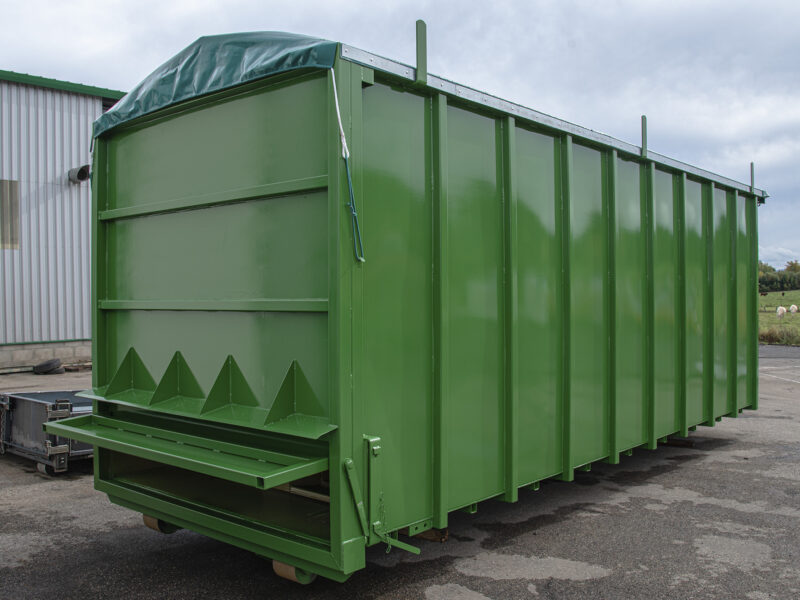

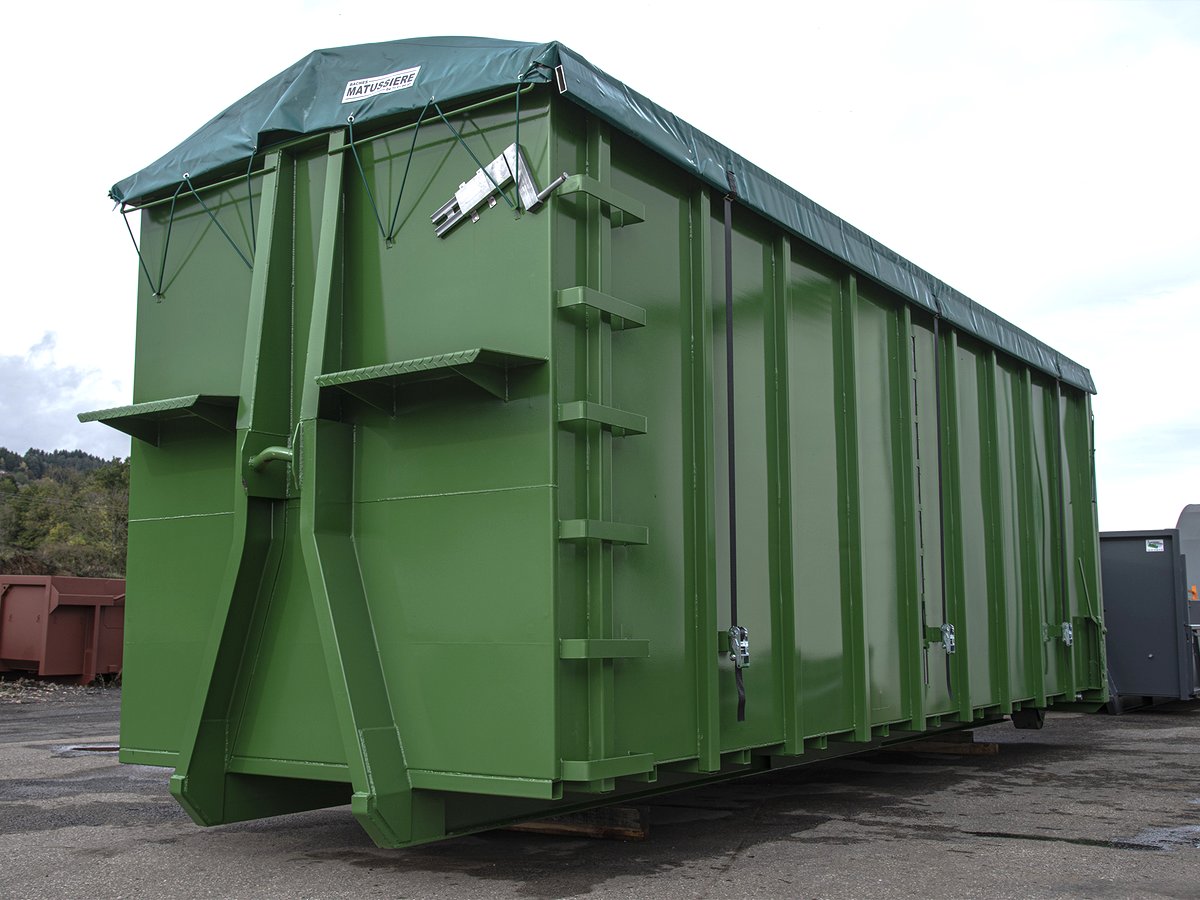

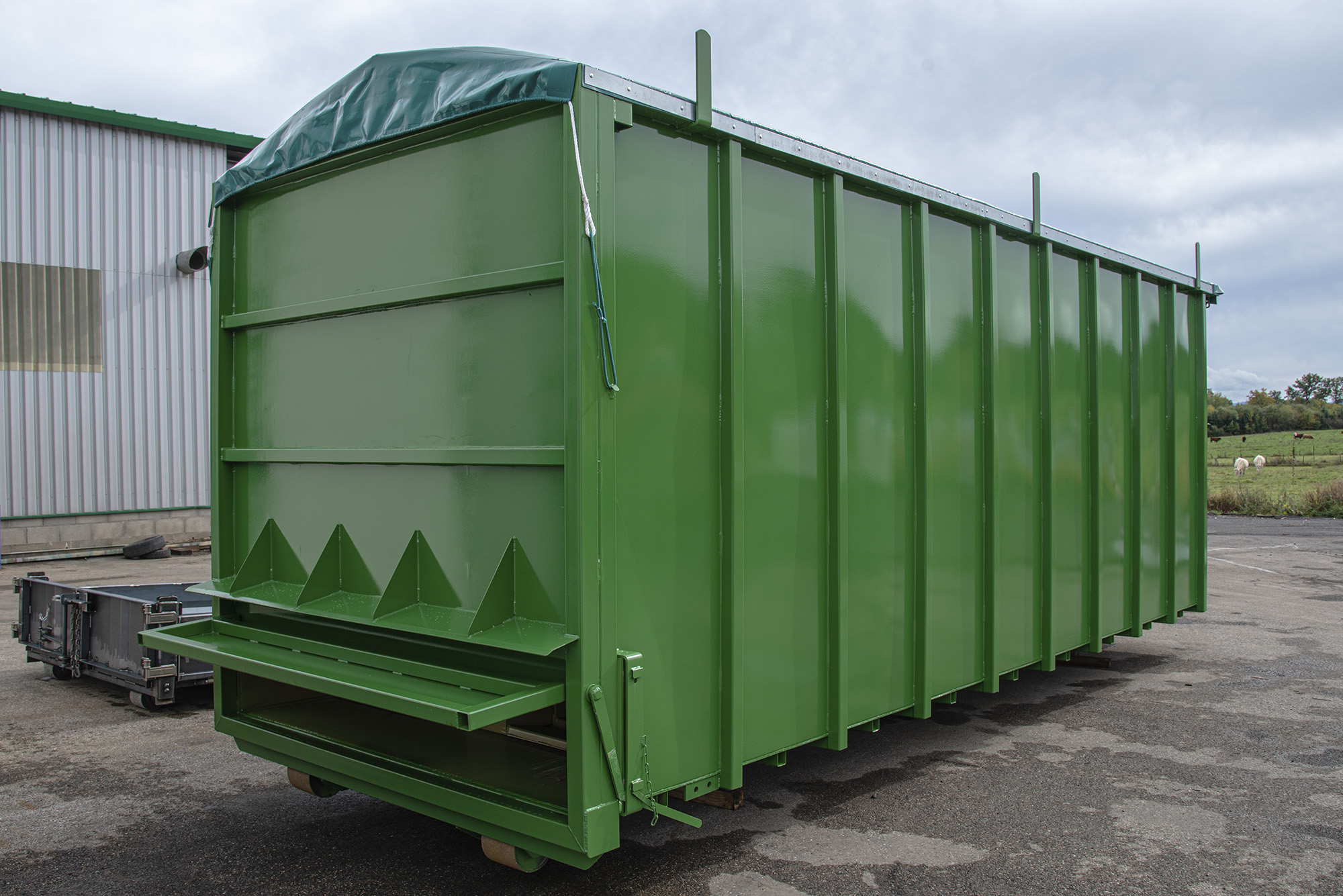

Berce

• Poutre en UPN 200 mm, avec l’écartement classe 2 soit 1060mm.
• Avec toilage sur 1500mm en ép. 6mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage  » tôle de choc » d’ ép.10mm

Face avant

• Tôle lisse en acier ép.4 mm avec une ceinture de rive en tube carré 80x80x3

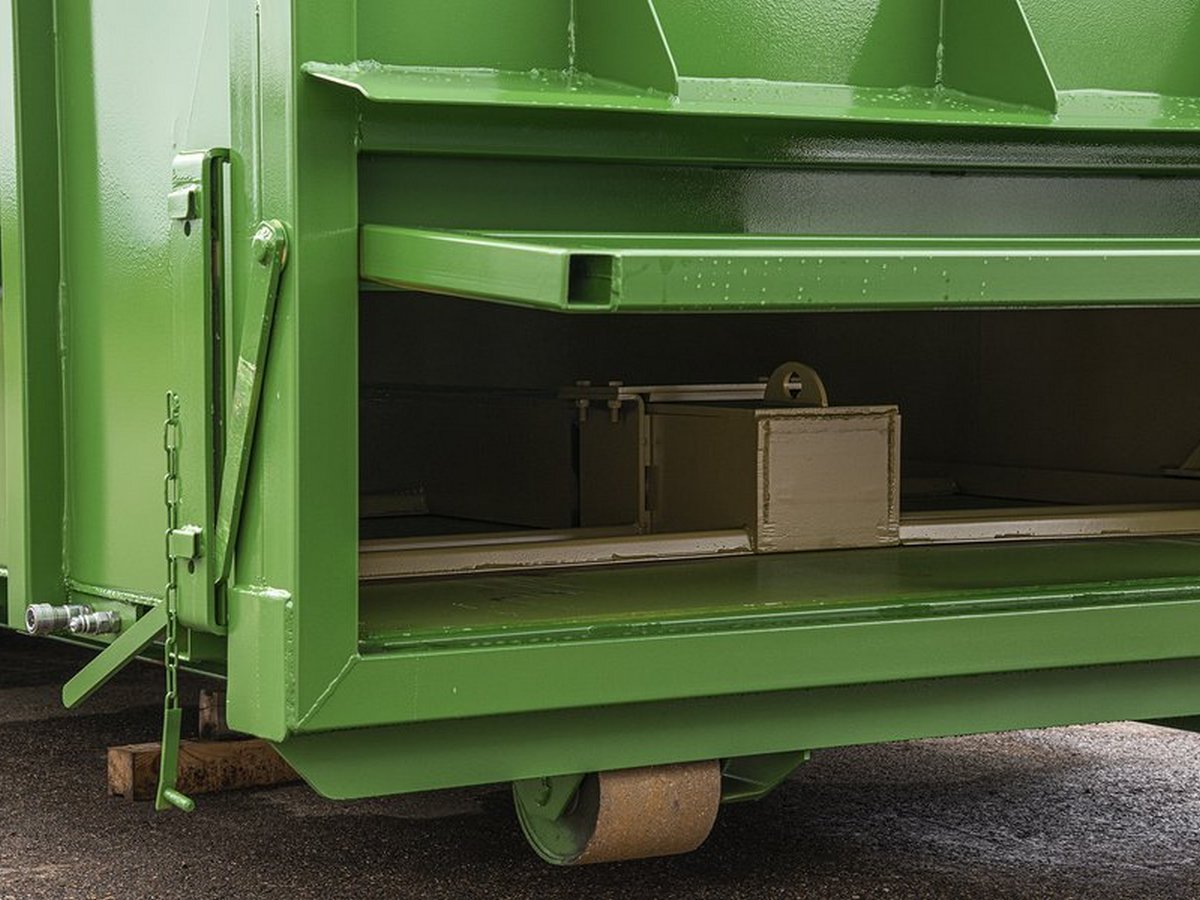

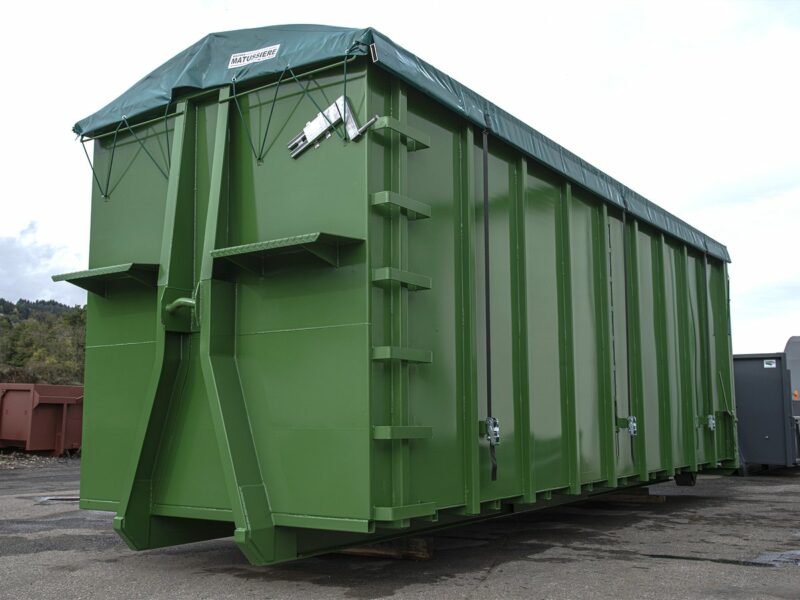

Planchers

• Tôle lisse en acier ép. 6 mm, renforcée par les traverses en tube carré de 60 à grande rigidité avec écartement réduit donnant un appui tous les 310 mm.
• Echelle mobile avec conception spéciale pour benne amovible, suivie de palettes fixes, répartie sur le plancher de façon régulière.
• Support et Chappe et axes pour système hydraulique sous planché.
• Capot de protection système.
• Sortie double effet hydraulique latérale avec raccords rapides mâle et femelle.

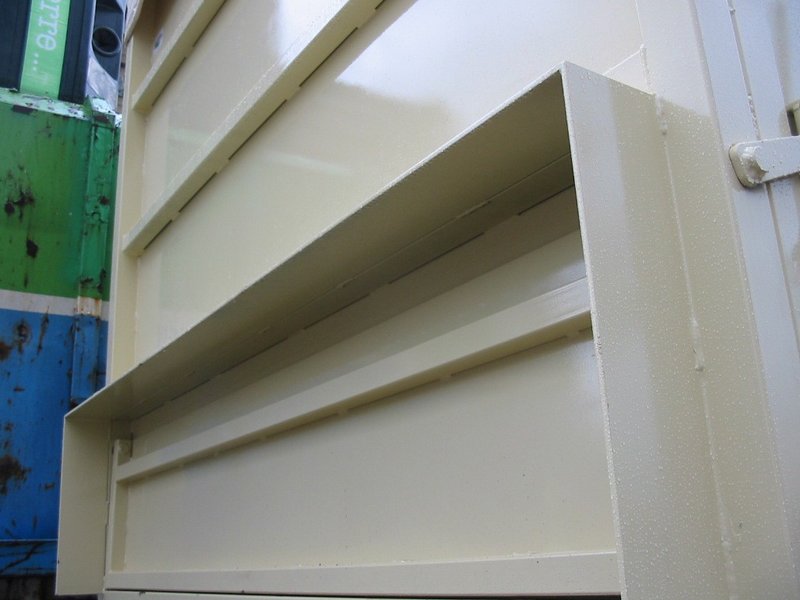

• Tôle d’évacuation sur la face avant.

Porte arrière:

• 1 Battant articulé encastré dans la benne
• Tôle ép. 4mm avec renforts horizontaux et verticaux
• Verrouillage latéral avec double commande
• Couvre joint avec joint EPDM pour l’étanchéité au contact du convoyeur d’alimentation.

Rouleaux

• 2 rouleaux renforcés montés sur cage et bague rtalon de Ø 200mm et largueur 180m

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée

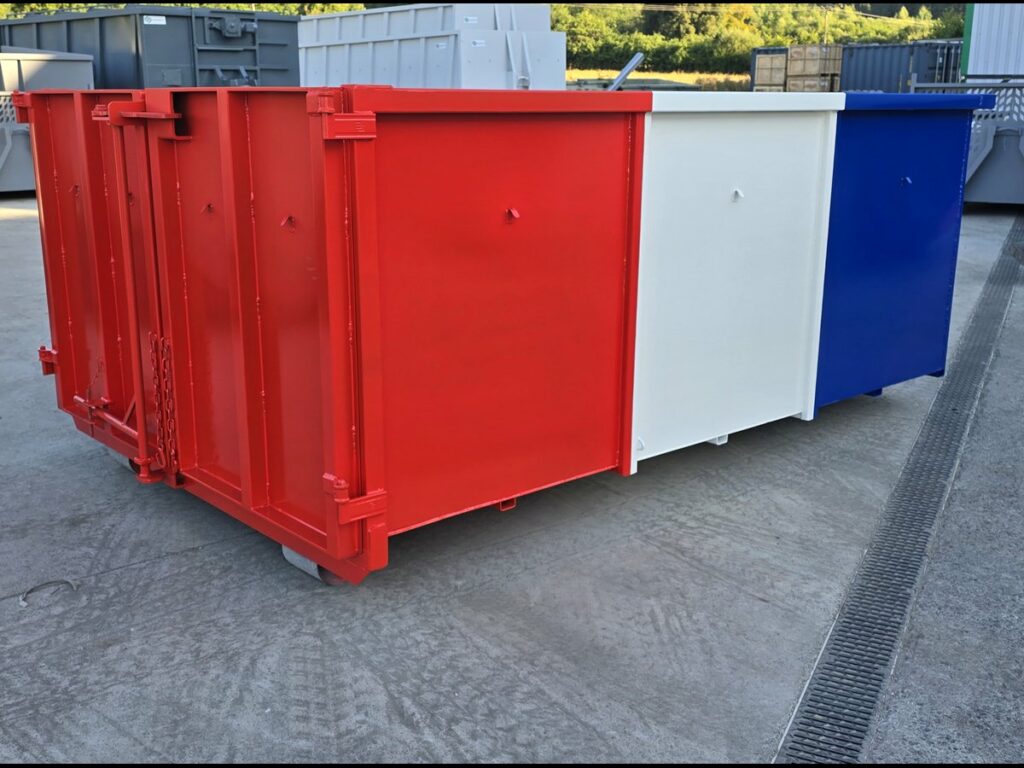

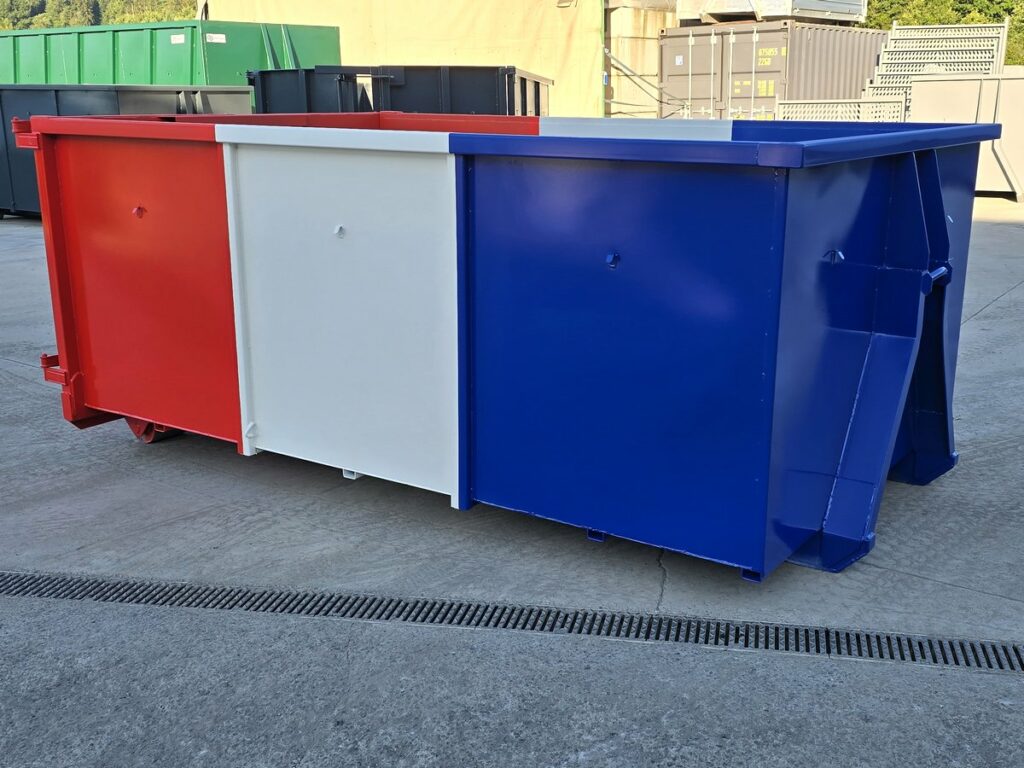

• Finition peinture teinte RAL au choix
• Plaque constructeur

Berce

• Poutre en UPN 200mm, avec toilage en ép. 6mm sur 1500mm, et avec l’écartement classe 2 soit 1060mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage  » tôle de choc » d’ép.10mm

Face avant

• Tôle lisse en acier ép.3mm avec une ceinture de rive en 80.
• Hauteur face avant 2500mm

Planchers

• Planchers : épaisseur 4 mm en tôles lisses.
• Traverses UPAF 50x120x50x4 mm avec écartement réduit donnant un appui tous les 300 mm.
• Ceinture en tube 80x80x5 mm.
• Traverse arrière en tube 80x80x5 mm.
• Soudure continue sur le plancher.
• Plat de sanglage sous rive 60×10

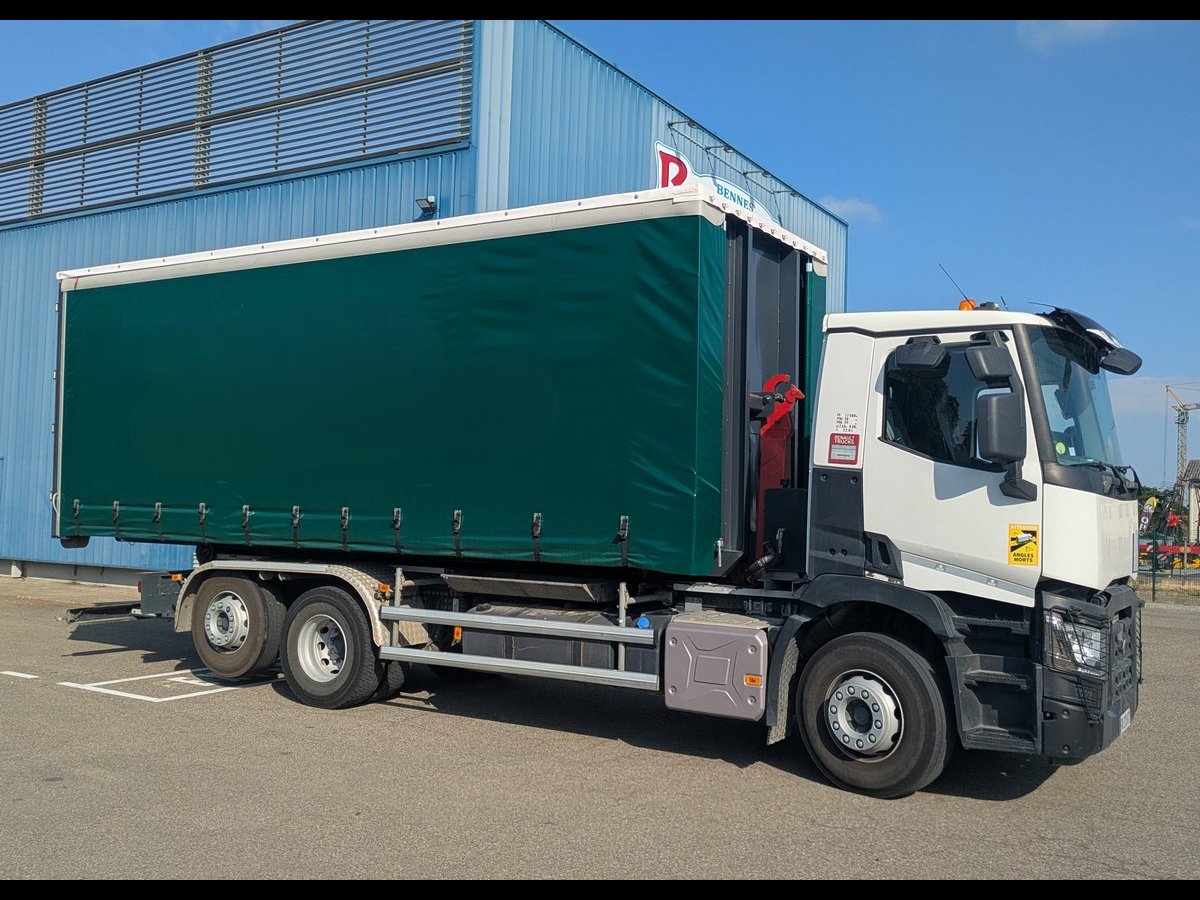

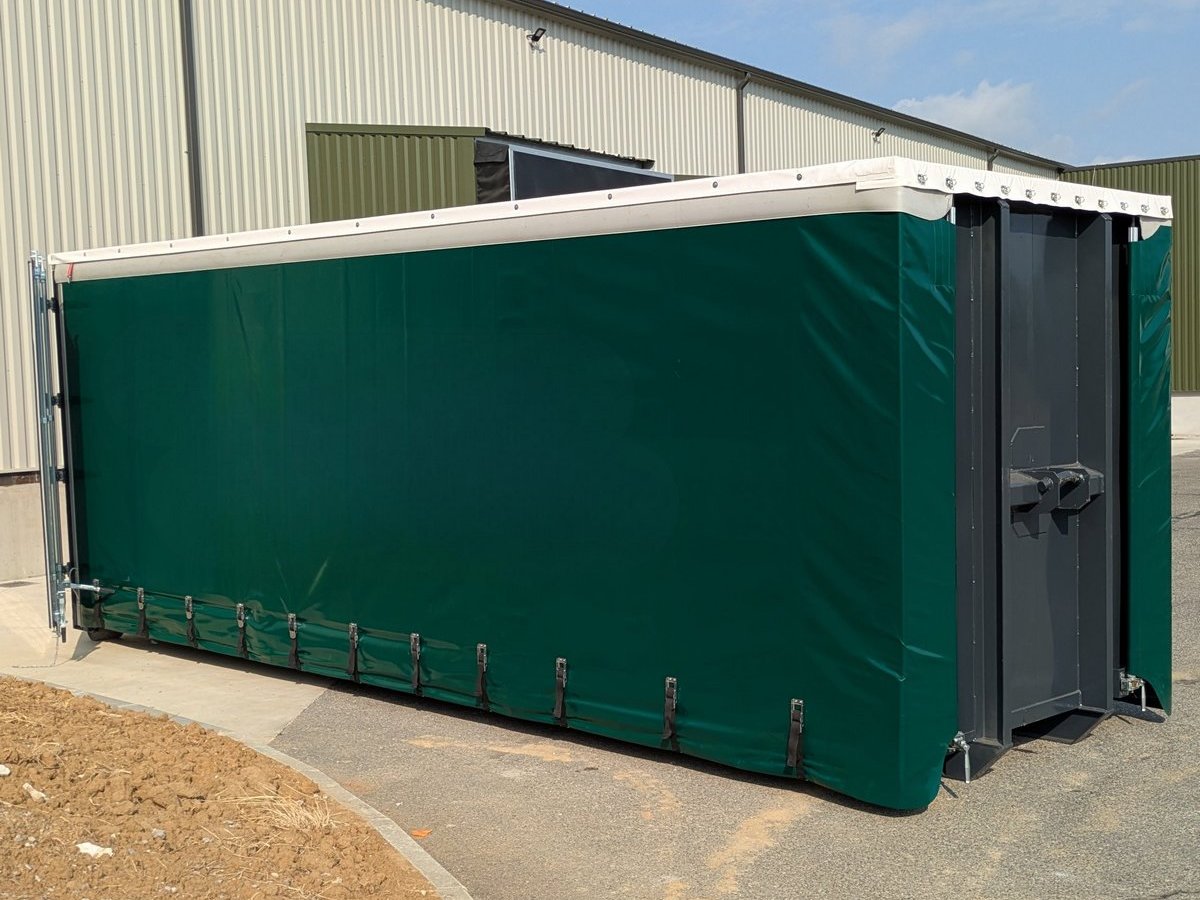

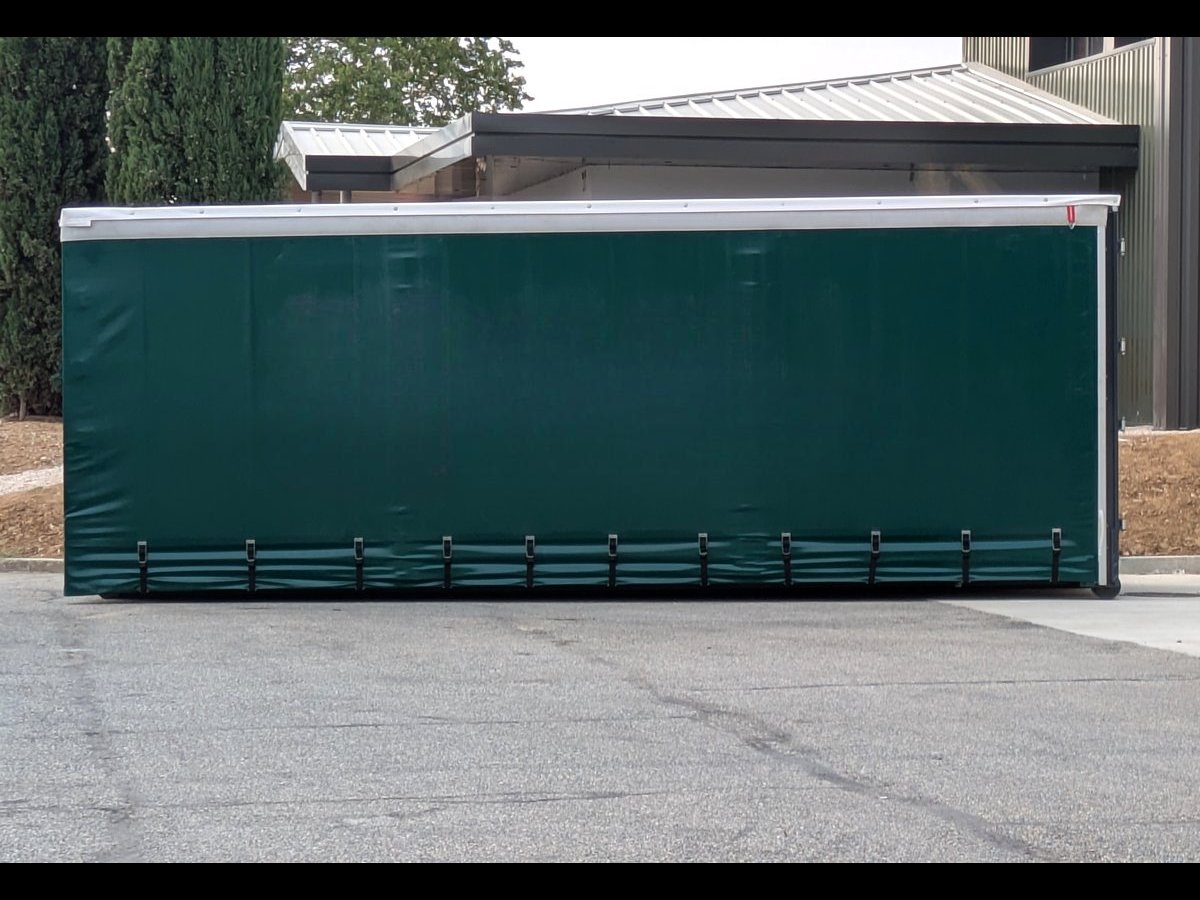

Structure Tautliner

• carrosserie porteur pour châsssis 2480mm – Carrosserie sans ridelles. Toit coulissant TK23 porteur incluant :
• – 2 poutres aluminium usinées – La traverse arrière coulissante/relevante et son jet d’eau
• – Les arceaux de toit assemblés
• – 2 bavettes de protections noires
• – La visserie d’assemblage sur face avant et arrière
• – Bâche de toit fournie et Option sandow Ø9mm dans retombée de bâche de toit (Coloris identique)

Rideaux:

• Tension de rideau par cliquet
• Jeu de poteaux arrière, en acier HLE (Haute limite élastique – Acier S355) :
  – Tension de rideau fixe – Finition des pieds arrière (Hors peinture métalisée et revernis) : Coloris à définir
• 4 Ranchers PLT18 (Soit 2 par côté) :
  – Tôle en acier HLE (Haute limite élastique
  – Acier S355) – Finition zinguée Sans réhausses Rideaux latéraux fournis (Toile 900gr/m²)
  – Coloris :
  – Option(s) du jeu rideaux :
  – Bande réfléchissante blanche (Conforme réglement ECE 104)
  – Faux ourlet bas de rideau
  – Renfort tête de poteau latéral
  – Sangle haute au galet

Porte arrière:

• 2 vantaux sur cadre renforcé avec 4 charnières
• Tôle ép. 3mm avec renforts horizontaux et verticaux
• Verrouillage haut et bas à rattrapage de jeu
• Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)

Rouleaux

• 2 rouleaux renforcés montés sur cage et bague rtalon de Ø 200mm et largeur 180m

Traitement des surfaces et finition:

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• Finition peinture teinte RAL au choix
• Plaque constructeur

Berce

• Poutre en UPN 180 ou 200mm, et avec l’écartement classe 2 soit 1060mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage  » tôle de choc » d’ ép.10mm

Rouleaux

• Traverse arrière en tube de 80x80x5 avec gousset de renfort
• 2 rouleaux renforcés monté sur cage et bague rtalon de Ø 200mm et largeur 180m

Traitement des surfaces et finitions :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudées
• Finition peinture teintes RAL au choix
• Plaque constructeur

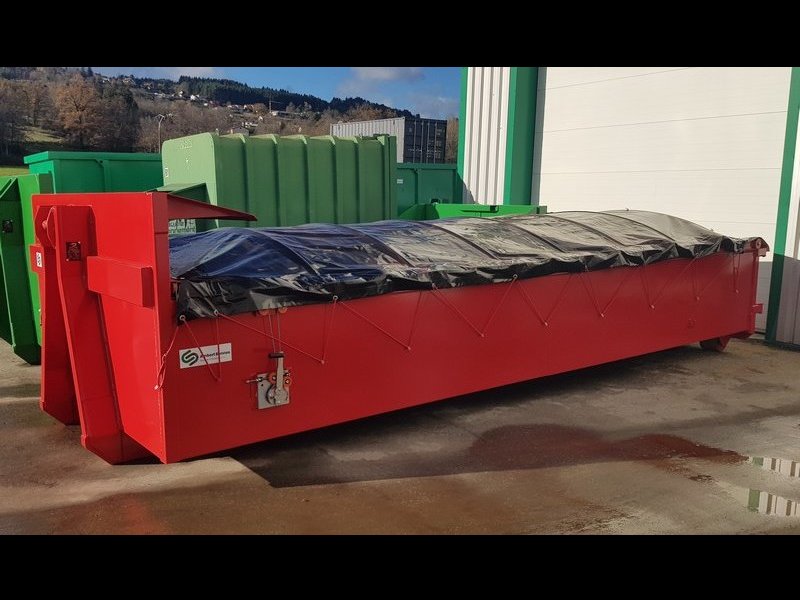

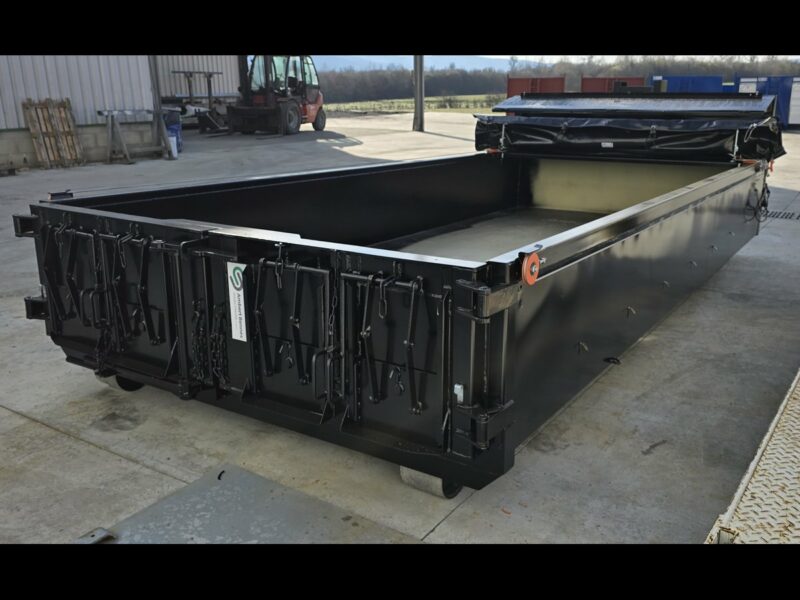

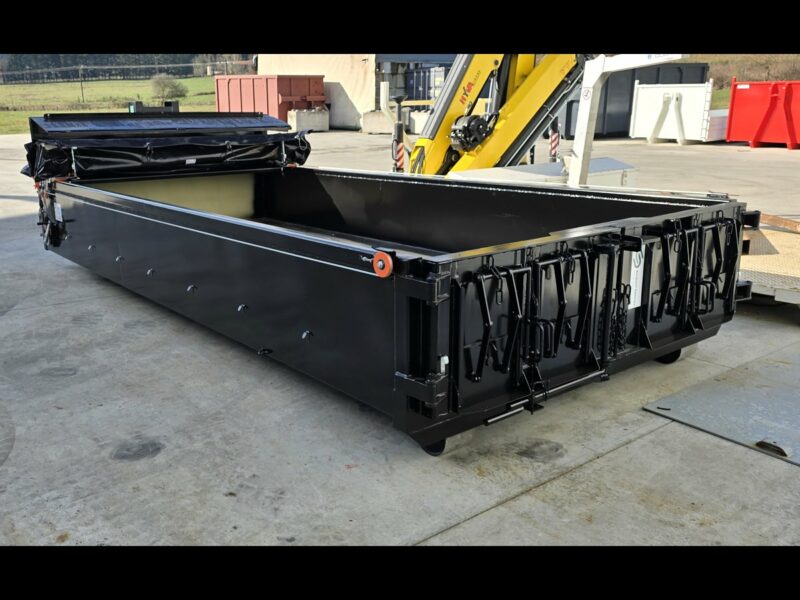

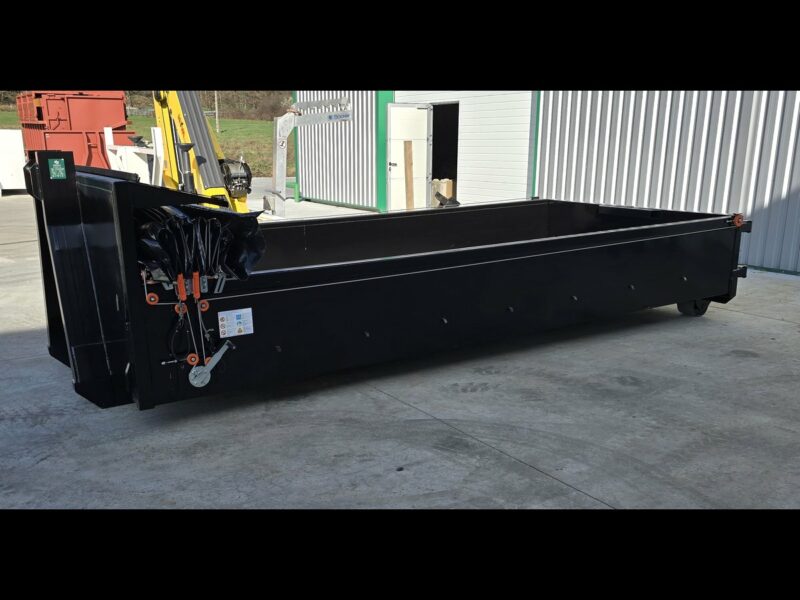

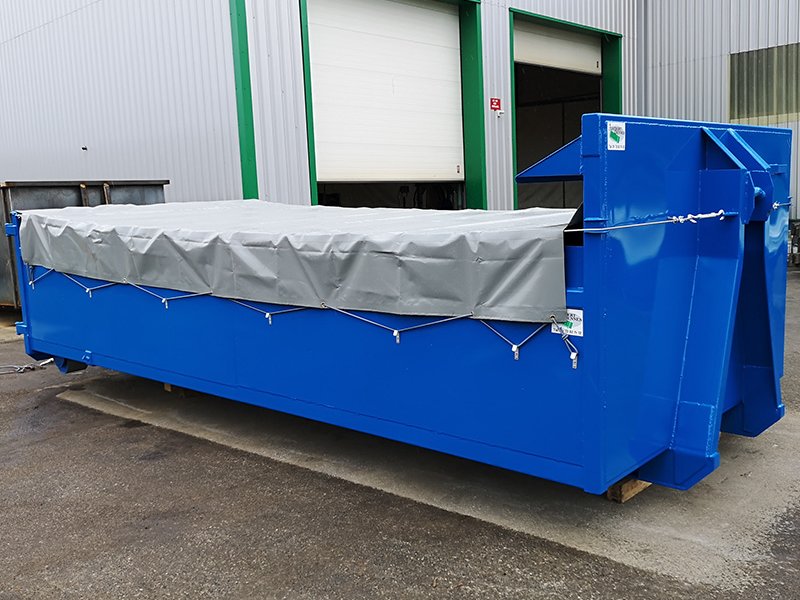

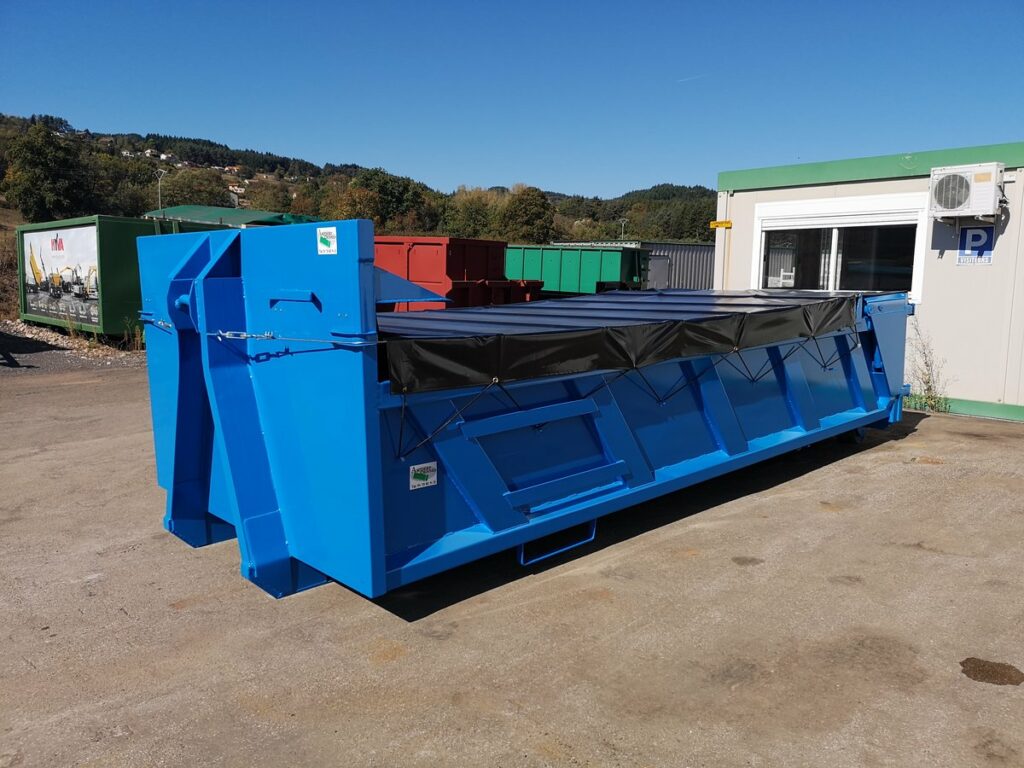

Berce

• Poutre en UPN 200mm, avec l’écartement classe 2 soit 1060 mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur.
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’épaisseur 10mm.

Face avant

• Tôle lisse en acier ép.4 mm avec une ceinture de rive en tube carré 80x80x3mm
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection de la face avant en tôle de 2mm.

Planchers

• Tôle lisse en acier ép. 6 mm, renforcée par les traverses en tube carré de 60 à grande rigidité avec écartement réduit donnant un appui tous les 310 mm
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6
• Doublage pour protection du dessous avec tôle de 2mm

Côtés

• Tôle lisse  en acier ép 4 mm, renforcée par Montants latéraux UPAF conception AMBERT BENNES, d’une très grande rigidité avec intervalle 670 mm
• Ceinture de rives en tube 80x80x3. Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection des côtes avec tôle de 2mm

Porte arrière:

• 2 vantaux sur cadre renforcé avec 4 charnières Tôle ép. 4mm avec renforts horizontaux et verticaux
• Verrouillage haut et bas à rattrapage de jeu
• Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection de la porte  avec tôle de 2mm.

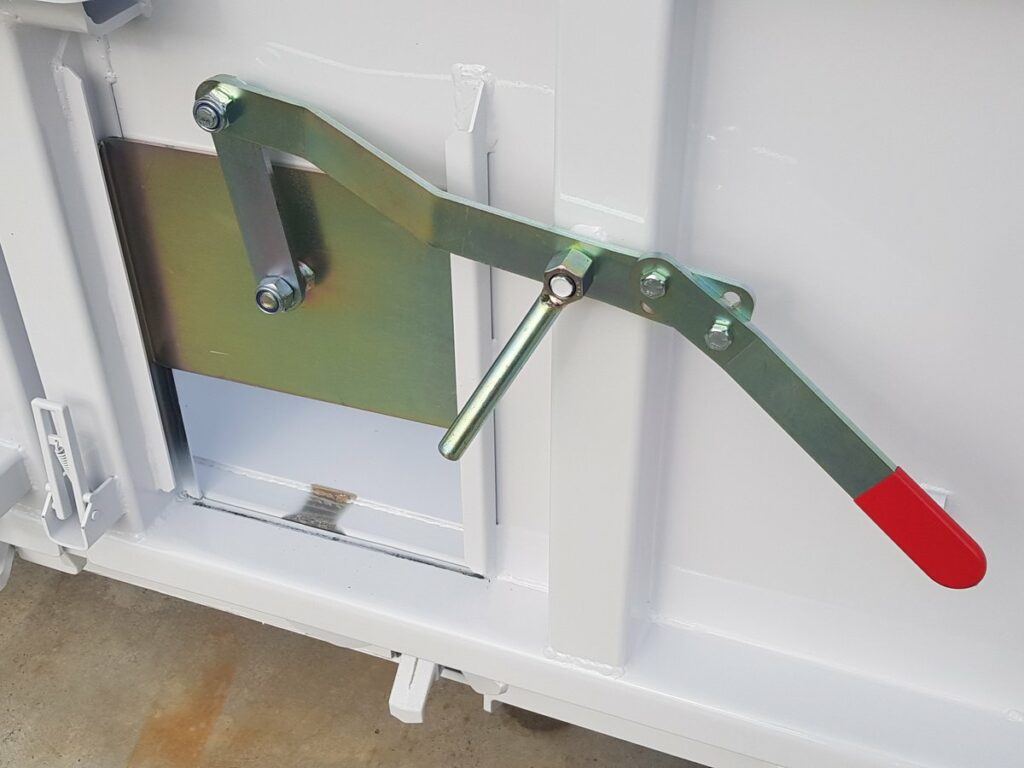

• Trappes à enrobé à guillotine spéciale

Rouleaux

• 2 rouleaux renforcés

Traitement des surfaces et finition

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture teinte RAL au choix
• Plaque constructeur

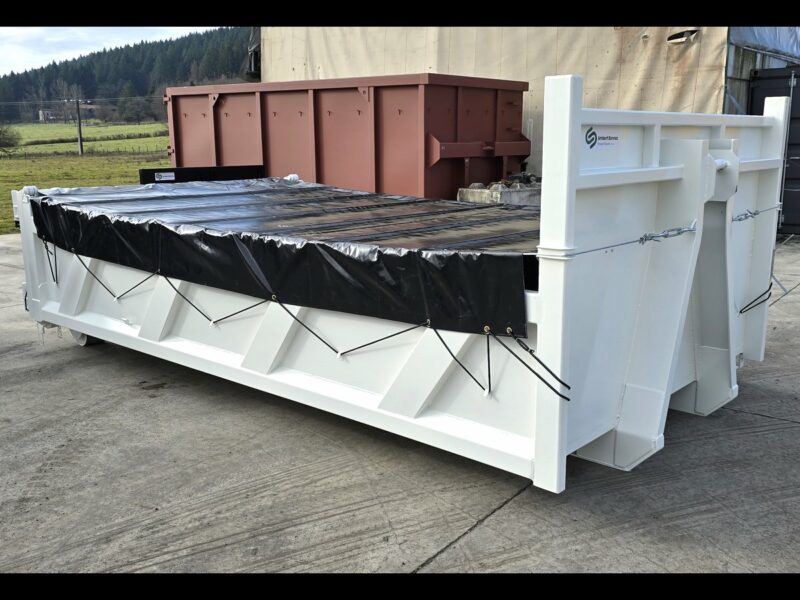

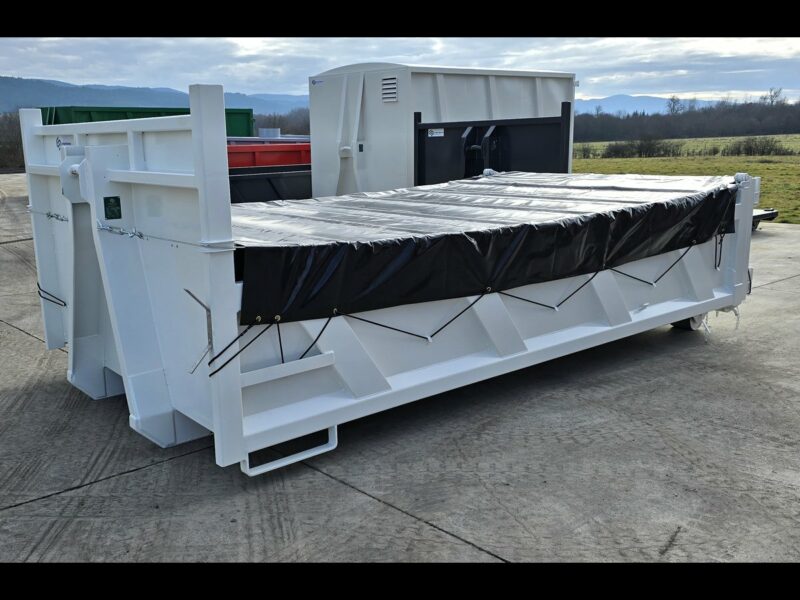

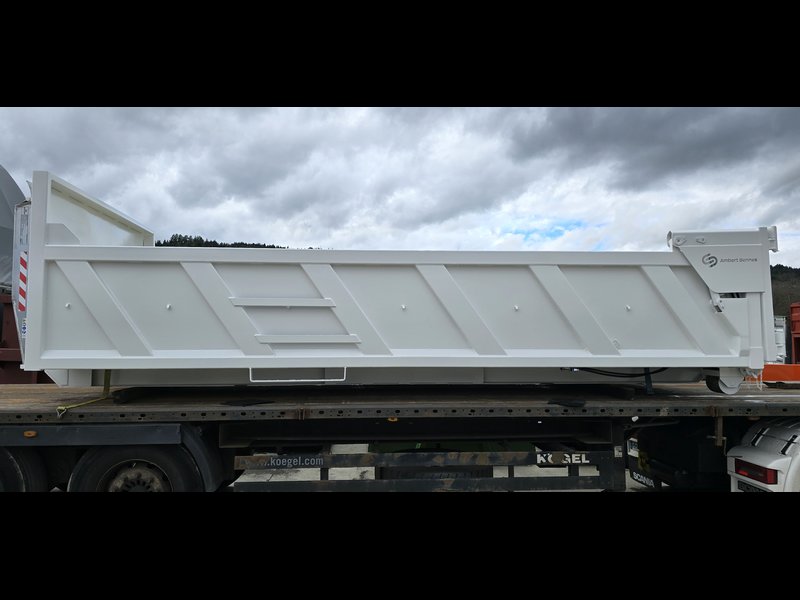

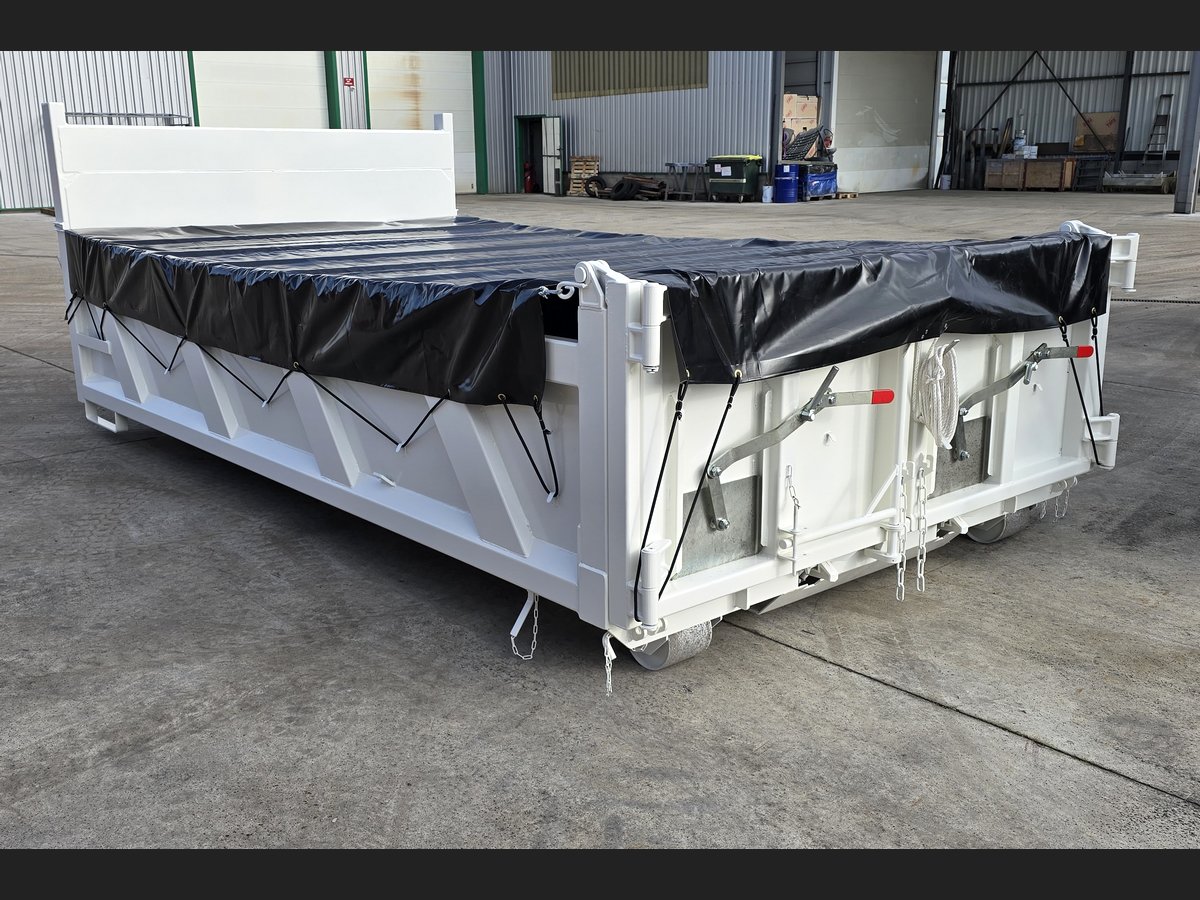

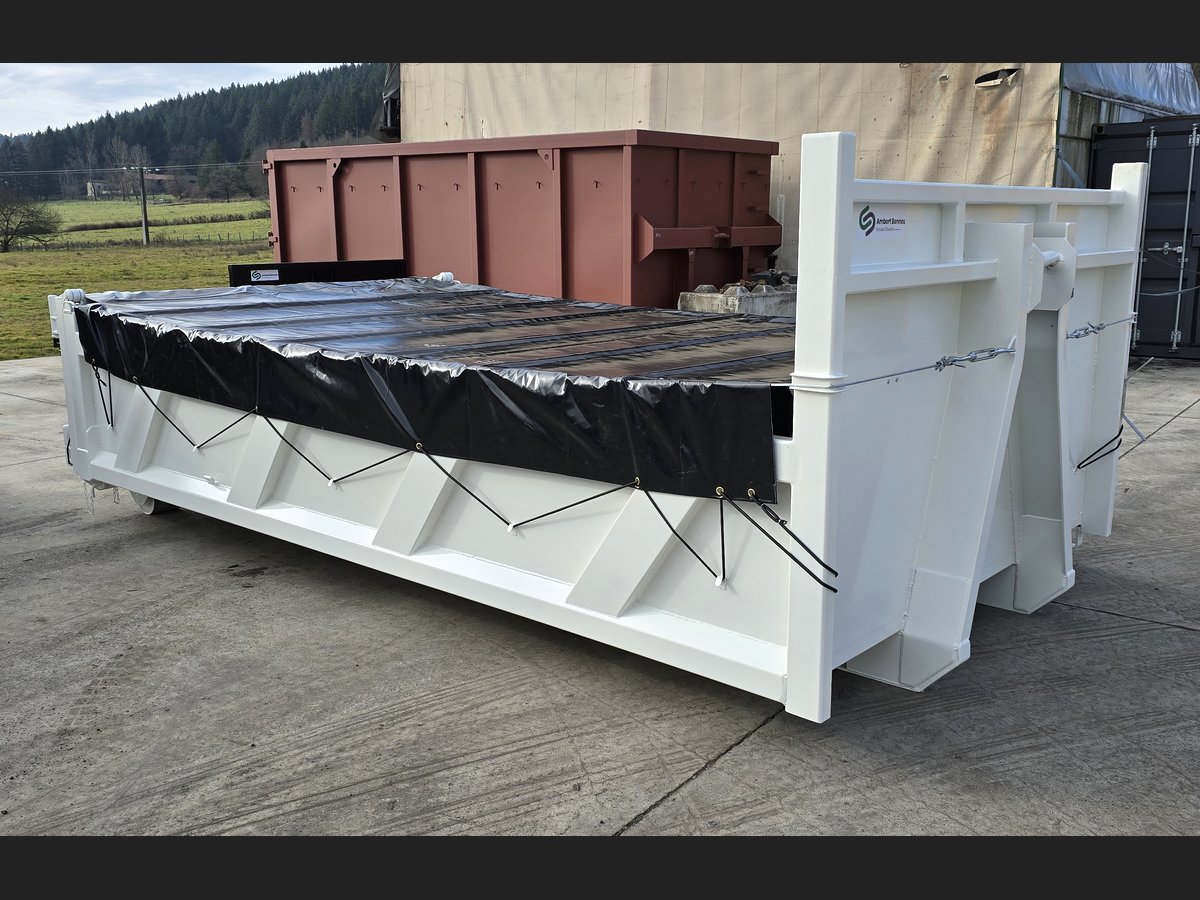

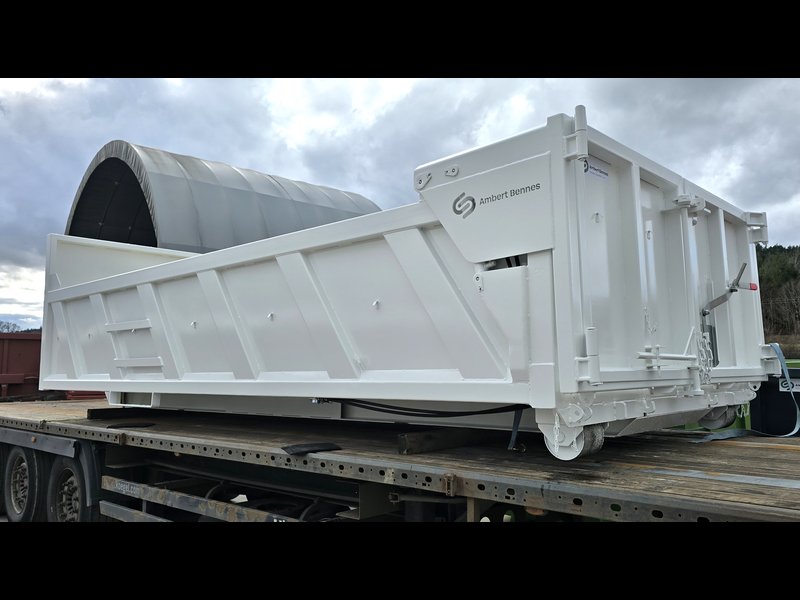

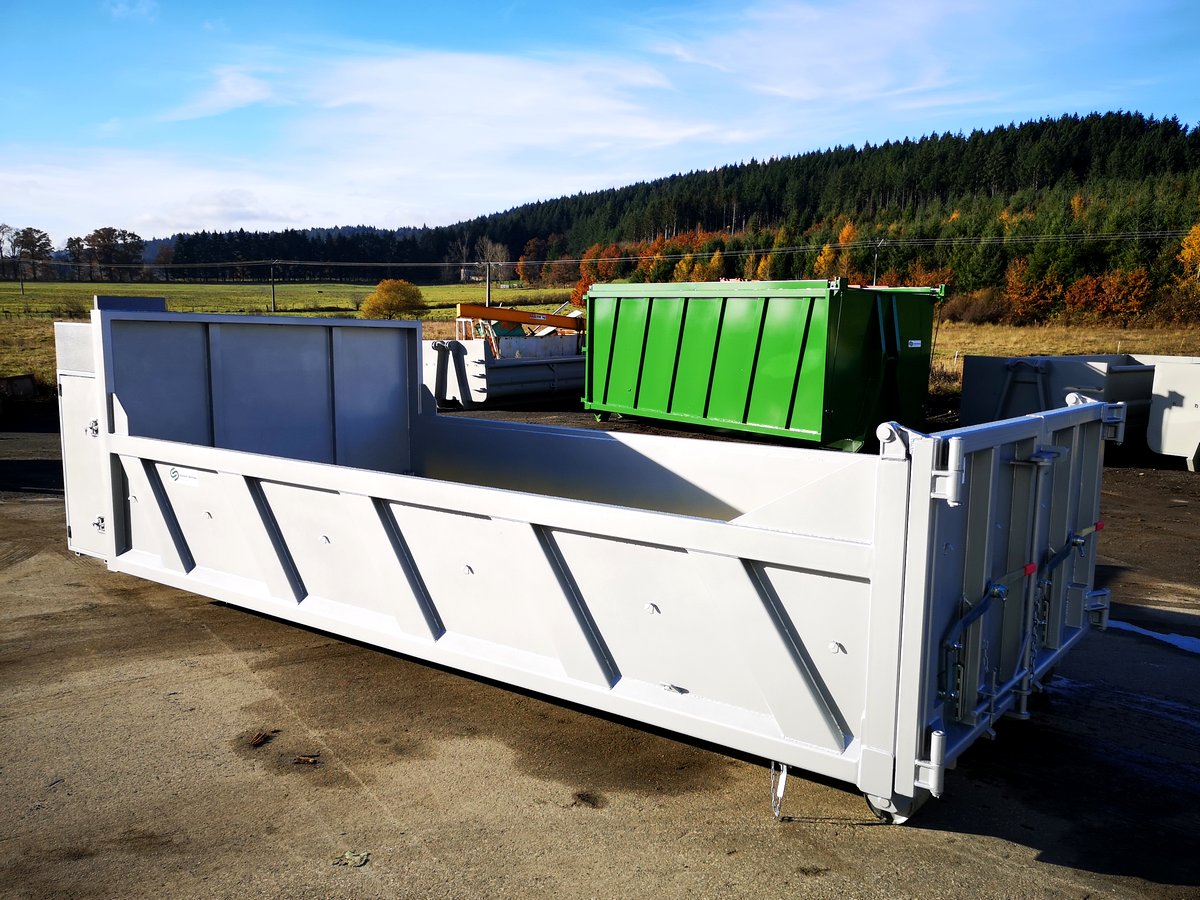

Berce

• Poutre en UPN 200mm, avec l’écartement classe 2 soit 1060 mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’épaisseur 10mm.

Face avant

• Tôle lisse en acier ép.4 mm avec une ceinture en tube carré 120x60x5mm
• Tube à l’extérieur

Plancher

• Largeur intérieure 2400mm.
• Tôle lisse en acier ép. 6 mm, renforcée par les traverses en U profilé avec écartement donnant un appui tous les 190mm.

Côtés

• Tôle lisse en acier ép 4 mm, renforcée par montants obliques latéraux UPAF 50x200x50x4 conception AMBERT BENNES.
• Ceinture de rives en tube de 120x60x5.
• Profil de renfort de liaison panneau / plancher sur la partie basse permettant aussi le sanglage.

Goussets

• AV et AR ép : 10mm.

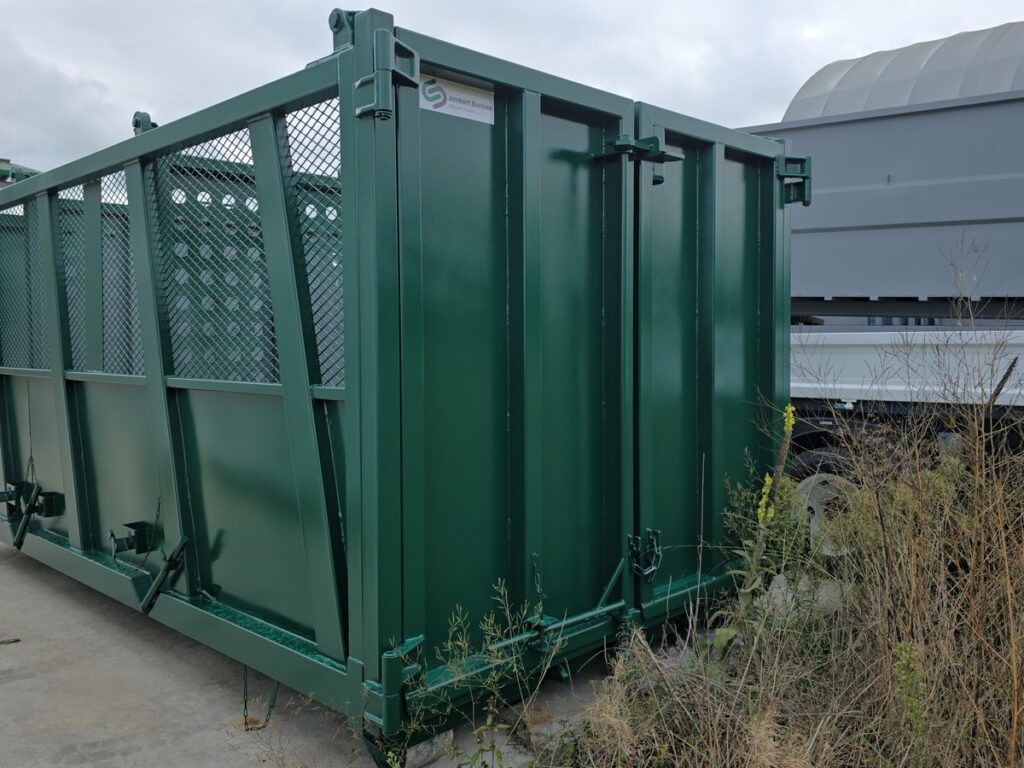

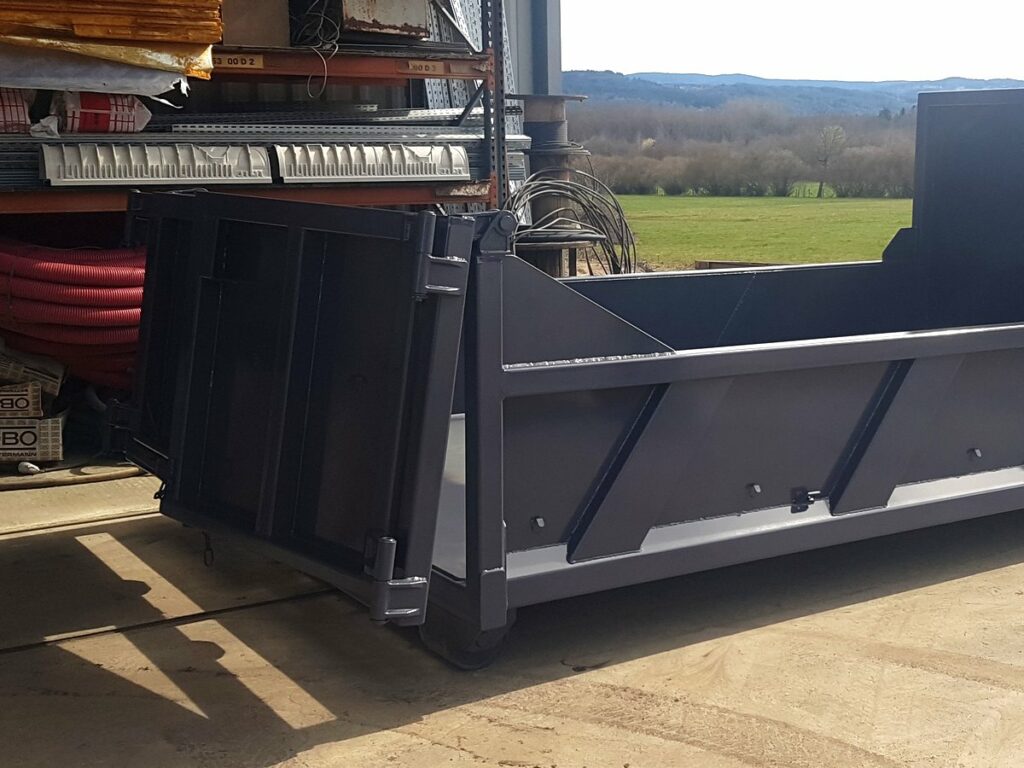

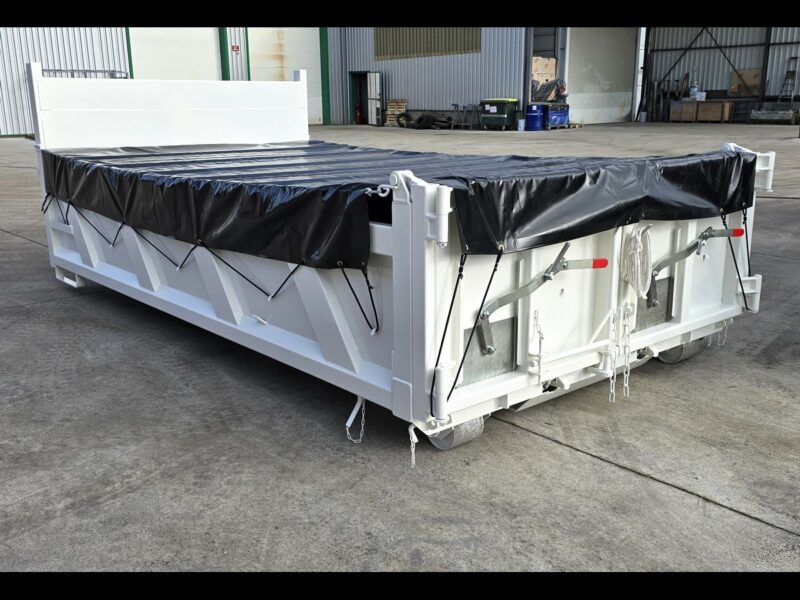

Porte universelle encastrée

• Tôle ép. 4mm avec renforts horizontaux et verticaux
• Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas) 1 battant en tube 80x80x5 avec 2 cales anti déformation.
• 2 Articulations haut démontable.
• 2 Vantaux renforcée en tube 80x80x5 sur 4 charnières renforcée avec Tôle lisse ép. 4mm
• Verrouillage haut + bas avec excentrique
• 2 Crochets bas à rappel automatique
• Commande d’ouverture latérale.

Rouleaux

• 2 rouleaux renforcés montés sur cage et bague ertalon de Ø 200 mm et largueur 180mm

Traitement des surfaces et finitions

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture teintes RAL au choix
• Plaque constructeur,

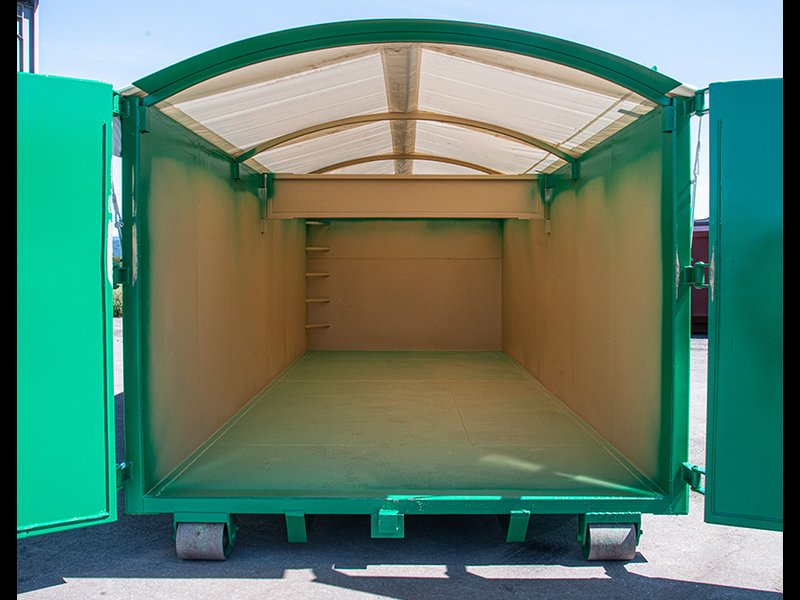

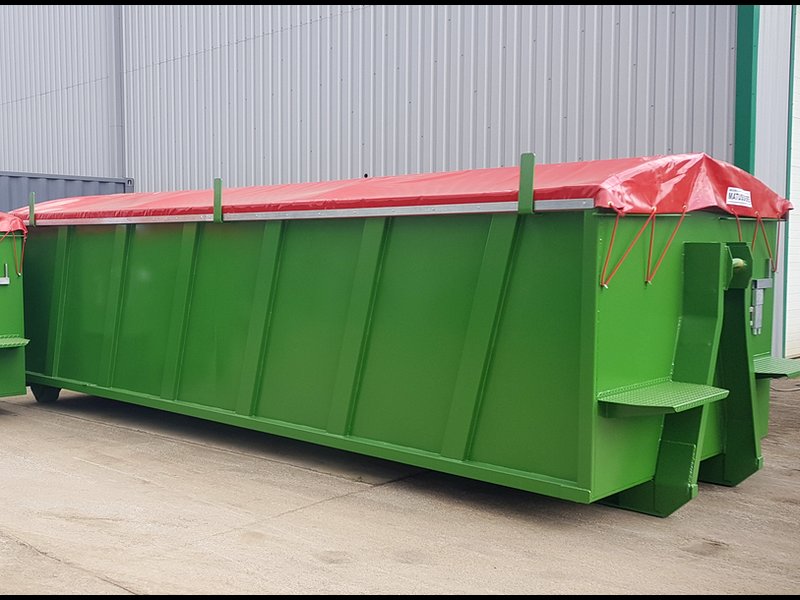

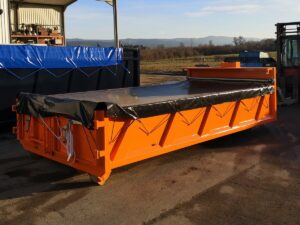

Berce

• Poutre en UPN 180 mm, avec l’écartement classe 2 soit 1060mm
• Avec toilage sur 1500mm en ép. 6mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage  » tôle de choc » d’ ép.10mm

Face avant

• Tôle lisse en acier ép.3 mm avec un ceinture de rive en tube carré 80×80, avec liaison de renfort entre la potence et la rive haute.
• Échelle d’accès côté chauffeur
• Crochets de bâche

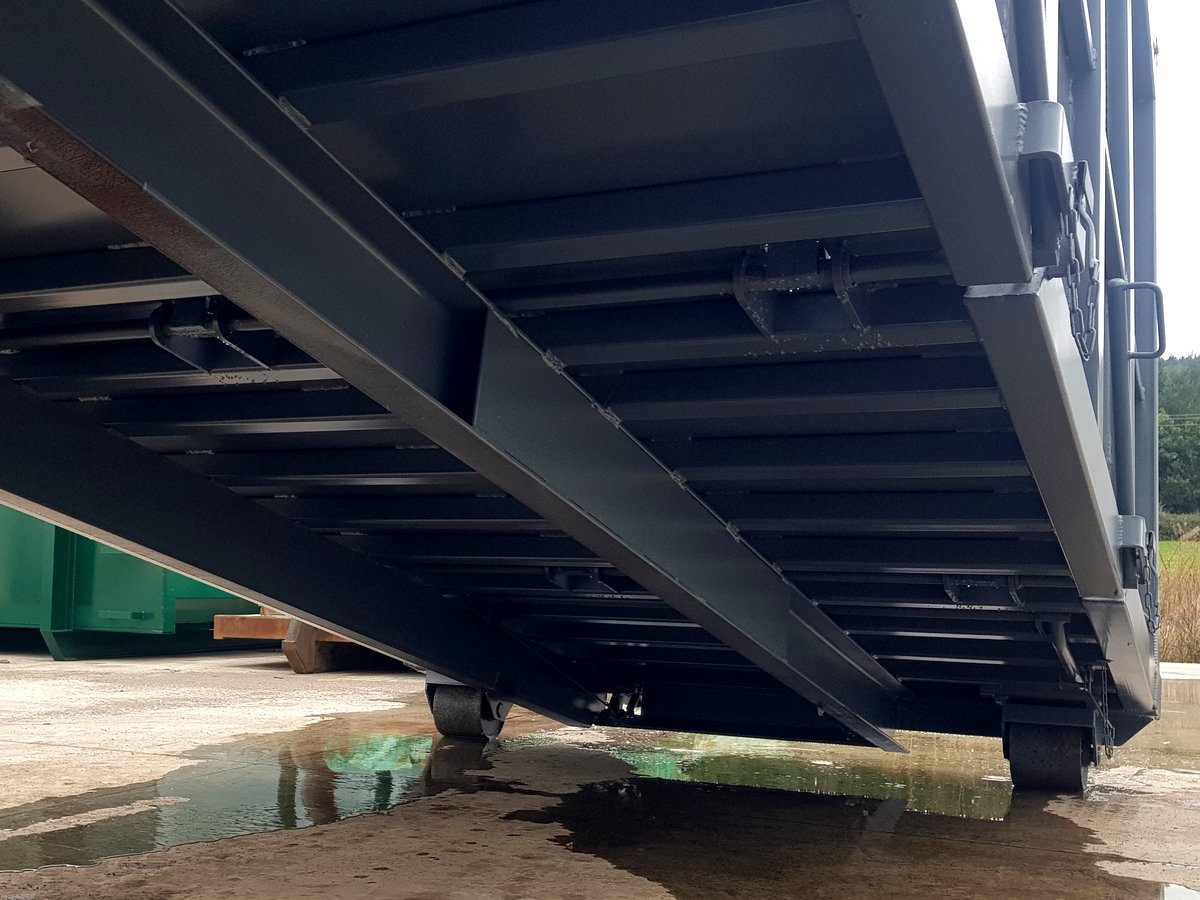

Plancher

• Tôle lisse en acier ép. 4mm, renforcée par les traverses en tube carré de 60 à grande rigidité avec écartement réduit donnant un appui tous les 310 mm

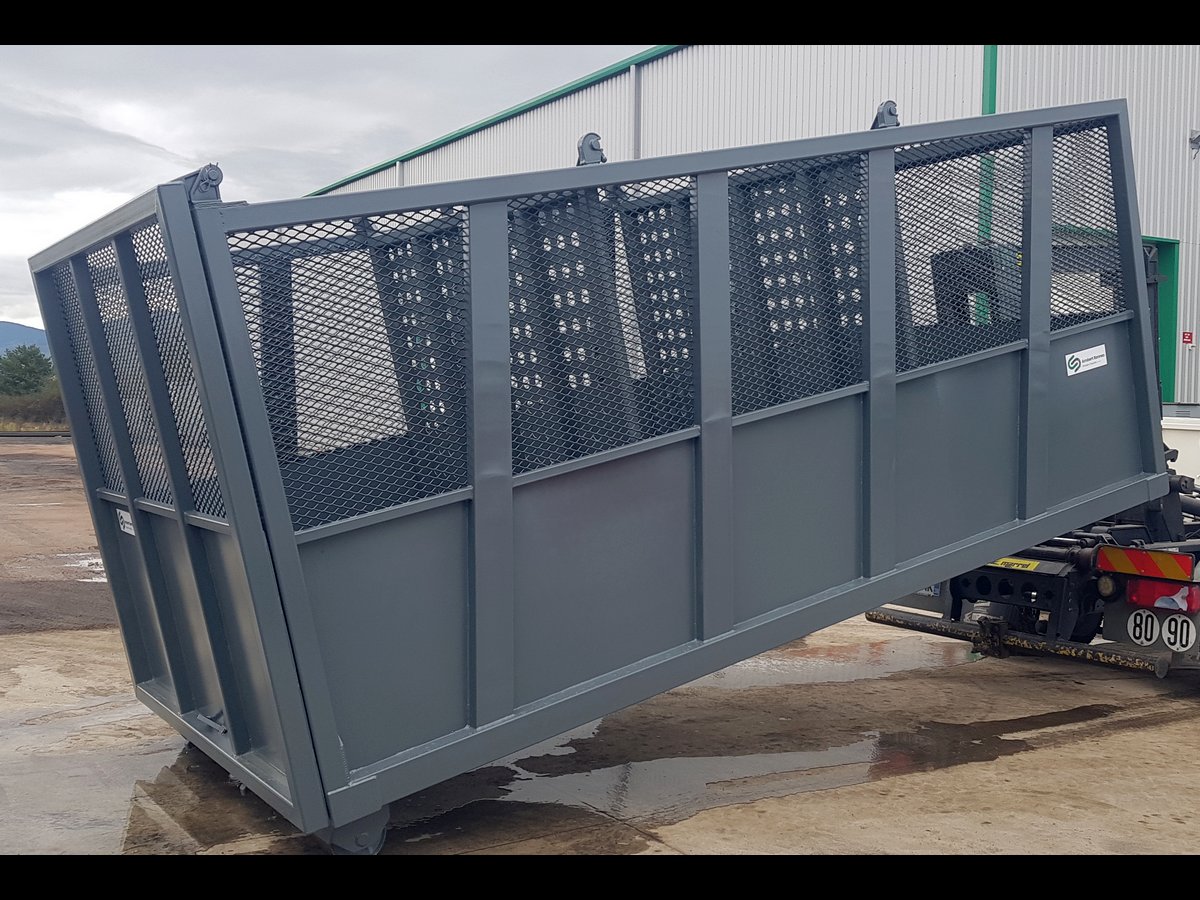

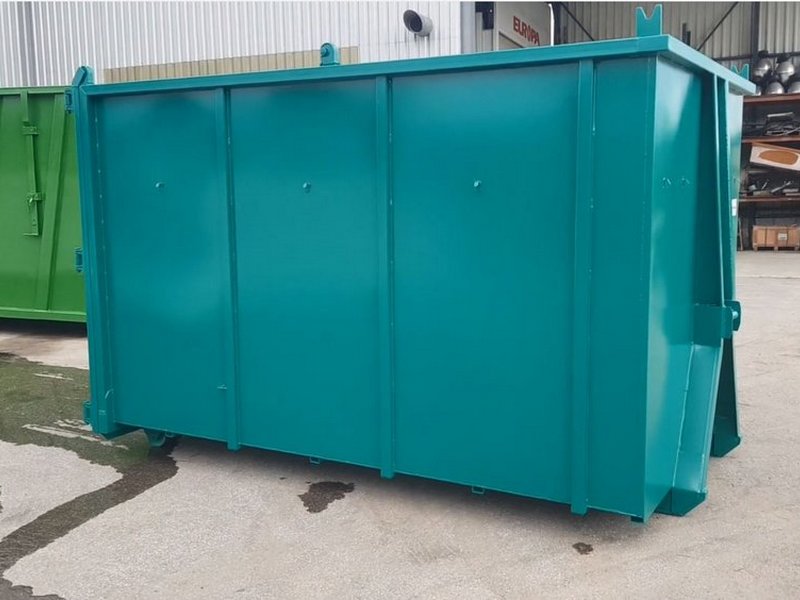

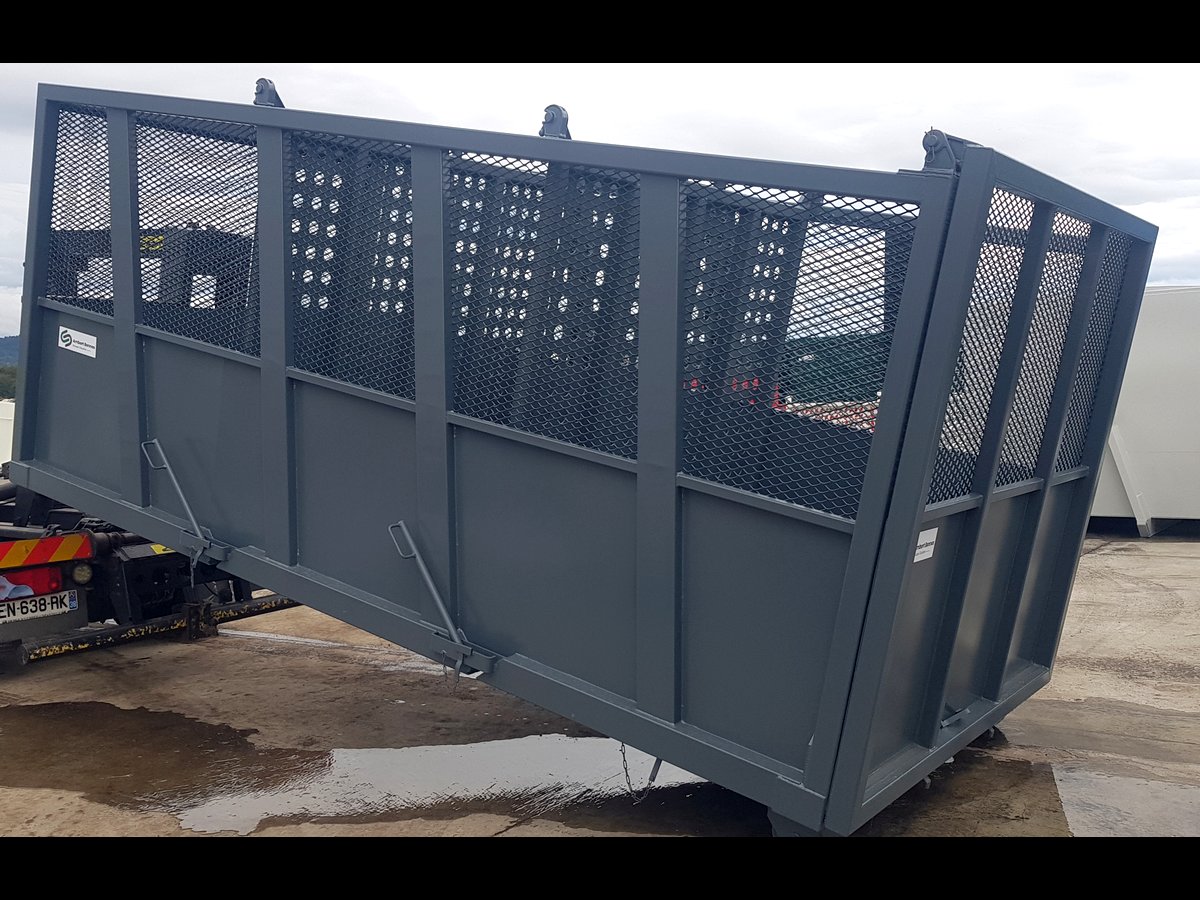

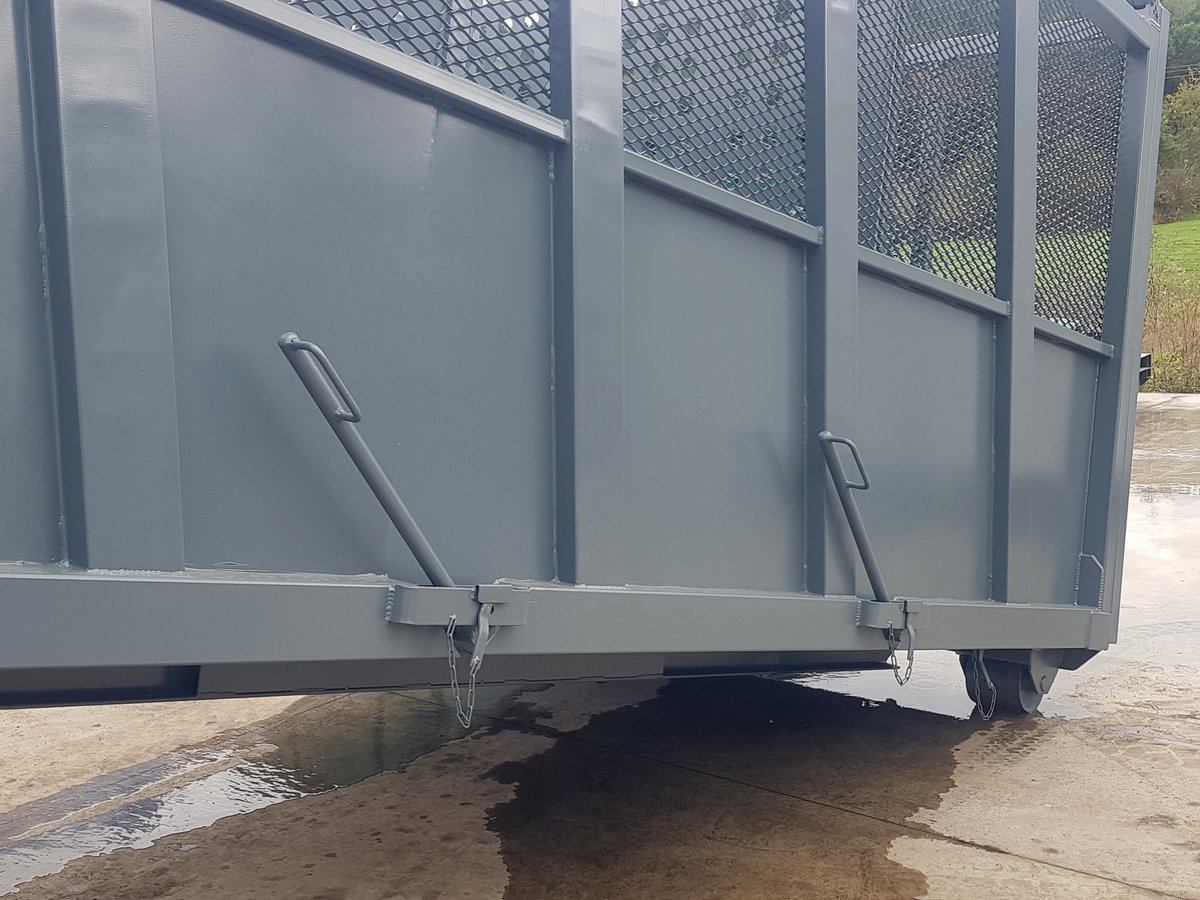

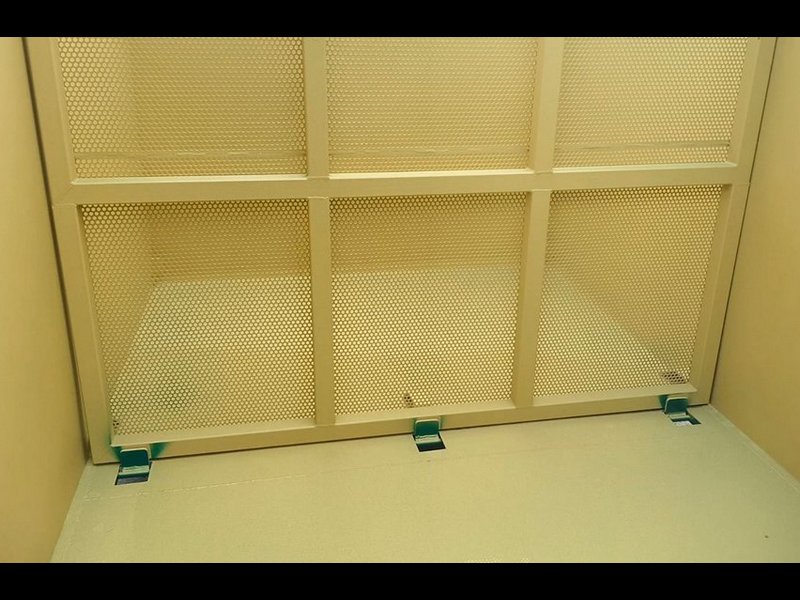

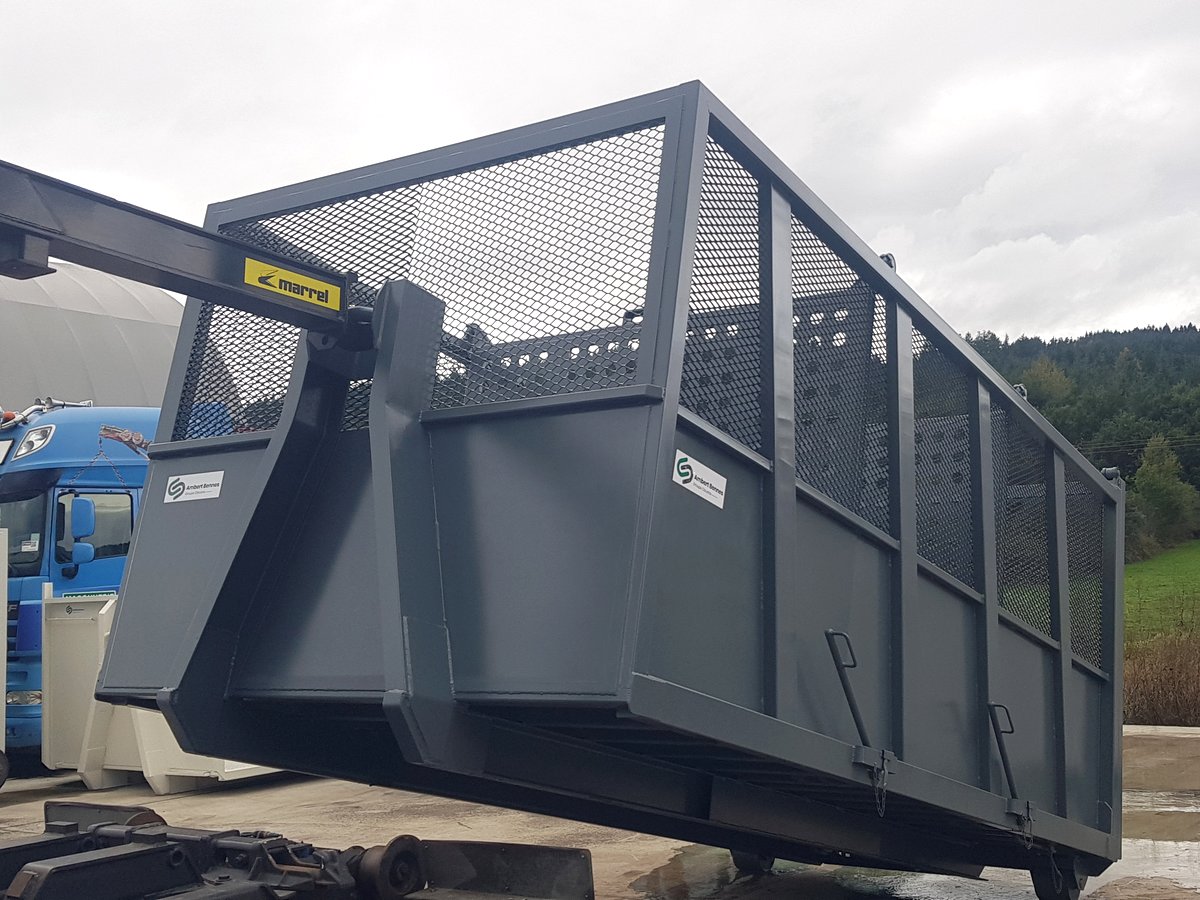

Cloisons

• Séparation amovible transversale ou longitudinale pour le partage de la matière (bûche de bois).

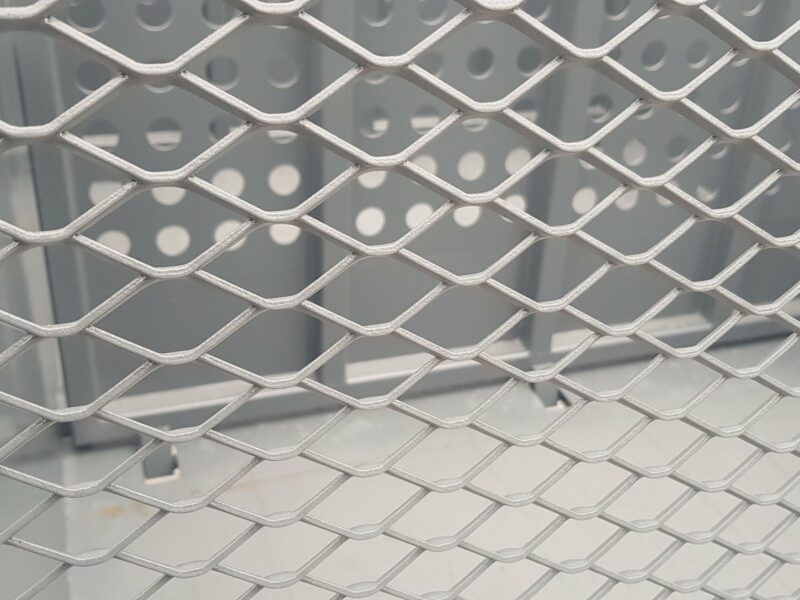

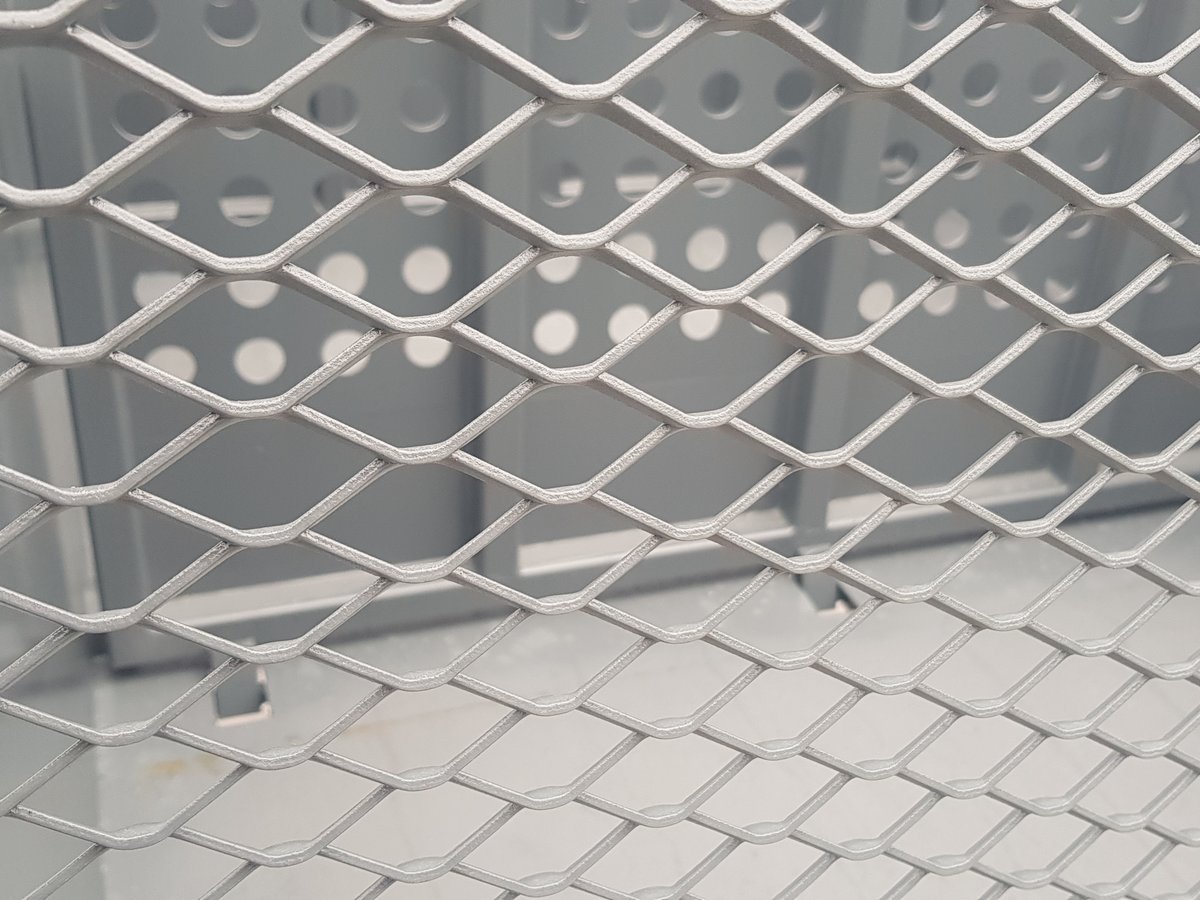

• Structure en tube 60x60x3, étanchéité tôle ou métal déployé.
• Articulation haute décrochable.
• Déverrouillage des cloisons par l’extérieur, avec levier.
• En fond sur le plancher mise en place d’un déflecteur.

Côtés

• Tôle lisse en acier ép 3 mm, renforcée par montants latéraux en UTP, avec intervalle 670 mm.
• Crochet de bâche sur les rives

Porte arrière:

• 2 vantaux sur cadre renforcé avec 4 charnières
• tôle ép. 3mm avec renforts horizontaux et verticaux
• verrouillage haut et bas à rattrapage de jeu
• déverrouillage latéral de sécurité
• crémone de fermeture centrale renforcée avec excentique en rond plein de 30mm (accrochage haut et bas)

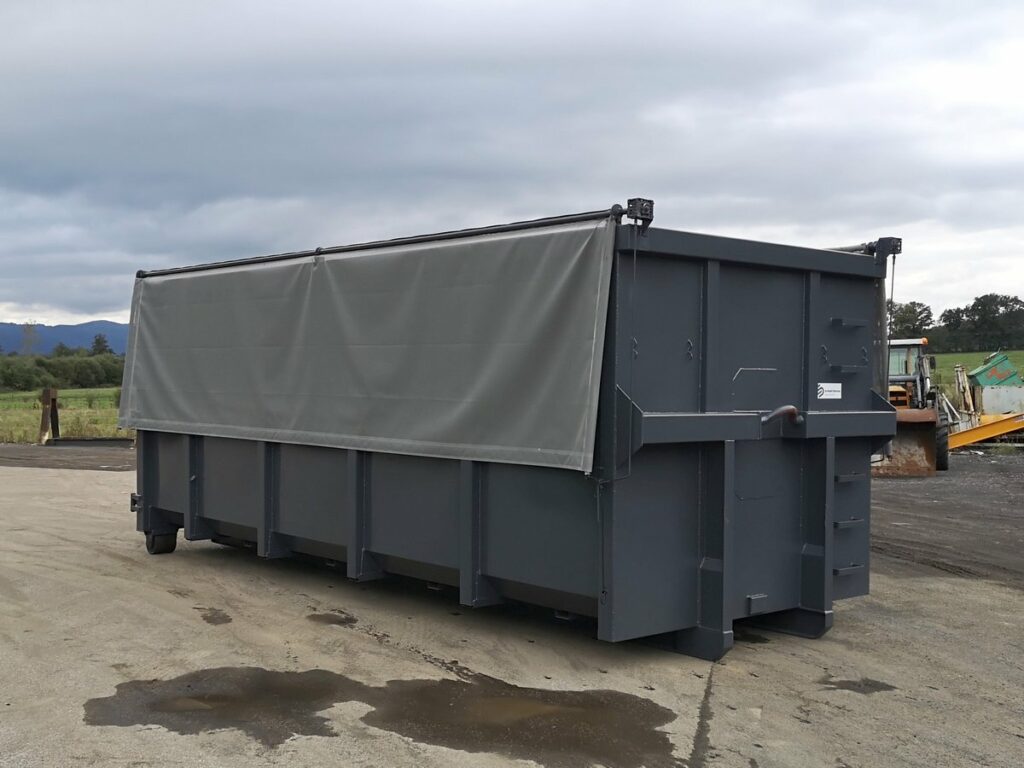

• Crochets pour bâche ou filet.

Rouleaux

• 2 rouleaux renforcés monté sur cage et bague rtalon de Ø 200mm et largueur 180m

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture polyuréthane teinte RAL au choix

Plaque constructeur

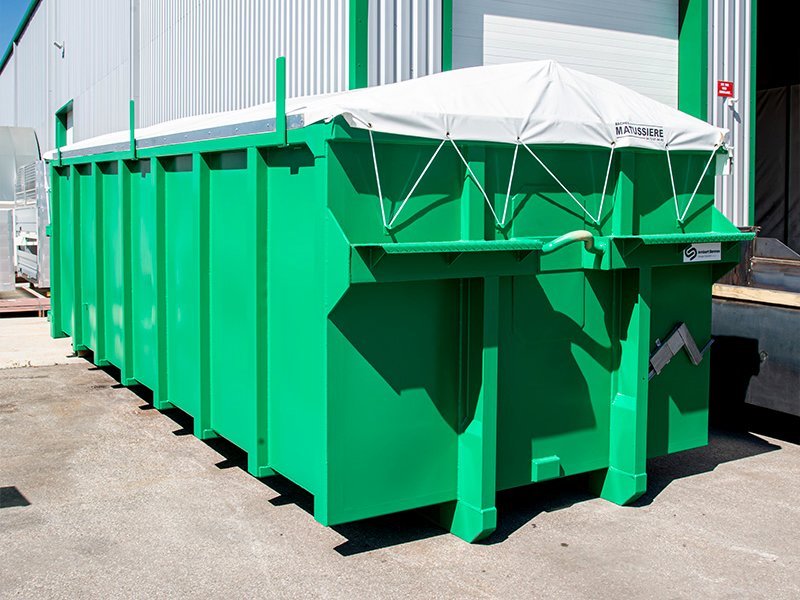

Berce

• Poutre en UPN 140 mm, avec l’écartement classe 2 soit 1060mm, avec toilage sur 1500mm en épaisseur 6mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur.
• Écartement des rouleaux ext. benne.
• Axe de préhension en rond d’acier XC38 de Ø 40 mm, monté dans une cage  » tôle de choc » d’ épaisseur 10mm

Face avant

• Tôle lisse en acier ép. 3 mm avec un ceinture de rive en tube carré 120x80x3

Planchers

• Tôle lisse en acier ép. 4 mm, renforcée par les traverses en UPAF de 60 x 30 x 3 à grande rigidité avec écartement donnant un appui tous les 310 mm.
• Rive extérieur plié pour sanglage.

Côtés

• Tôle lisse en acier ép. 3 mm, renforcée par montants latéraux en profils pliés 200x50x4 de notre conception, avec intervalle 670 mm.
• Ceinture de rives en tube de 120x80x3

Trappes latérales de remplissage

• 2 Trappes de chaque côté
• dimensions : 800x1000mm en structure plastique ou acier
• à ouverture verticale équipée de compas à gaz
• Système de verrou pour la position fermée

Porte arrière :

• 2 vantaux sur cadre renforcé, avec 6 charnières.
• Tôle ép. 4mm avec renforts horizontaux et verticaux
• Verrouillage haut et bas à rattrapage de jeu
• Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)

Toiture

• Selon demande
• bac de rétention en fond étanche sur la surface complète.
• Caillebotis galvanisé amovible à 100 mm du fond.
• 1 vanne de vidange DN 50mm 1/4 de tour. + bouchons

Rouleaux

• 2 rouleaux renforcés montés sur cage et bague rtalon de Ø 200 mm et largueur 180mm

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture intérieure et extérieure teinte RAL au choix

Plaque constructeur

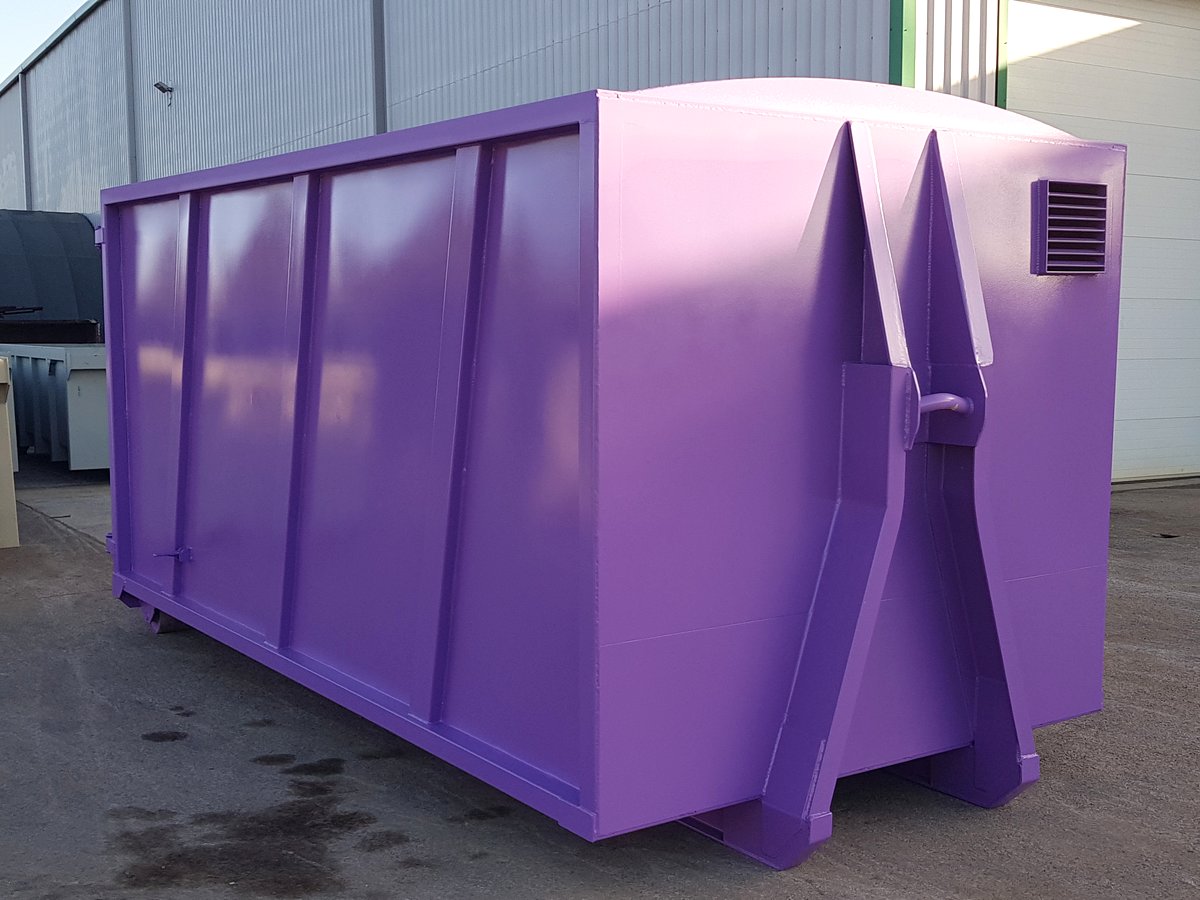

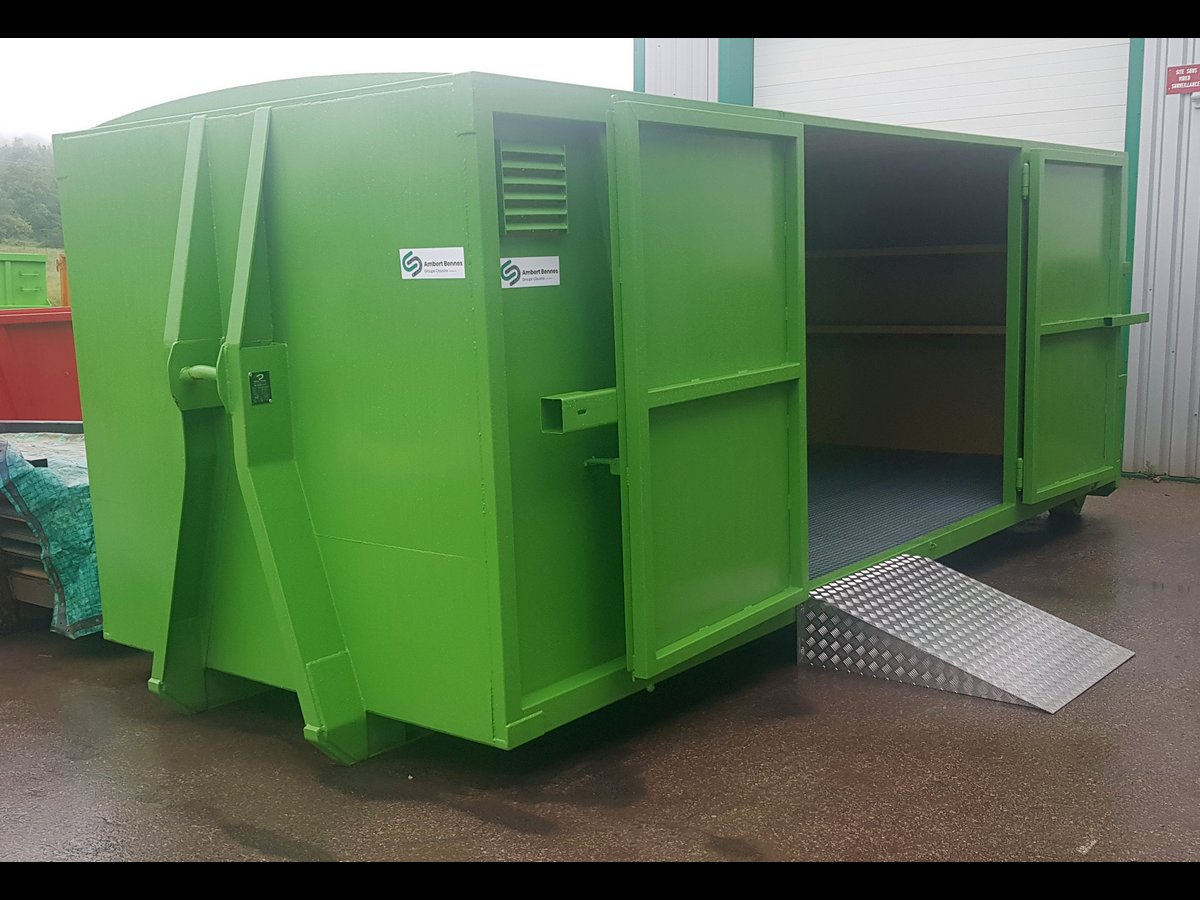

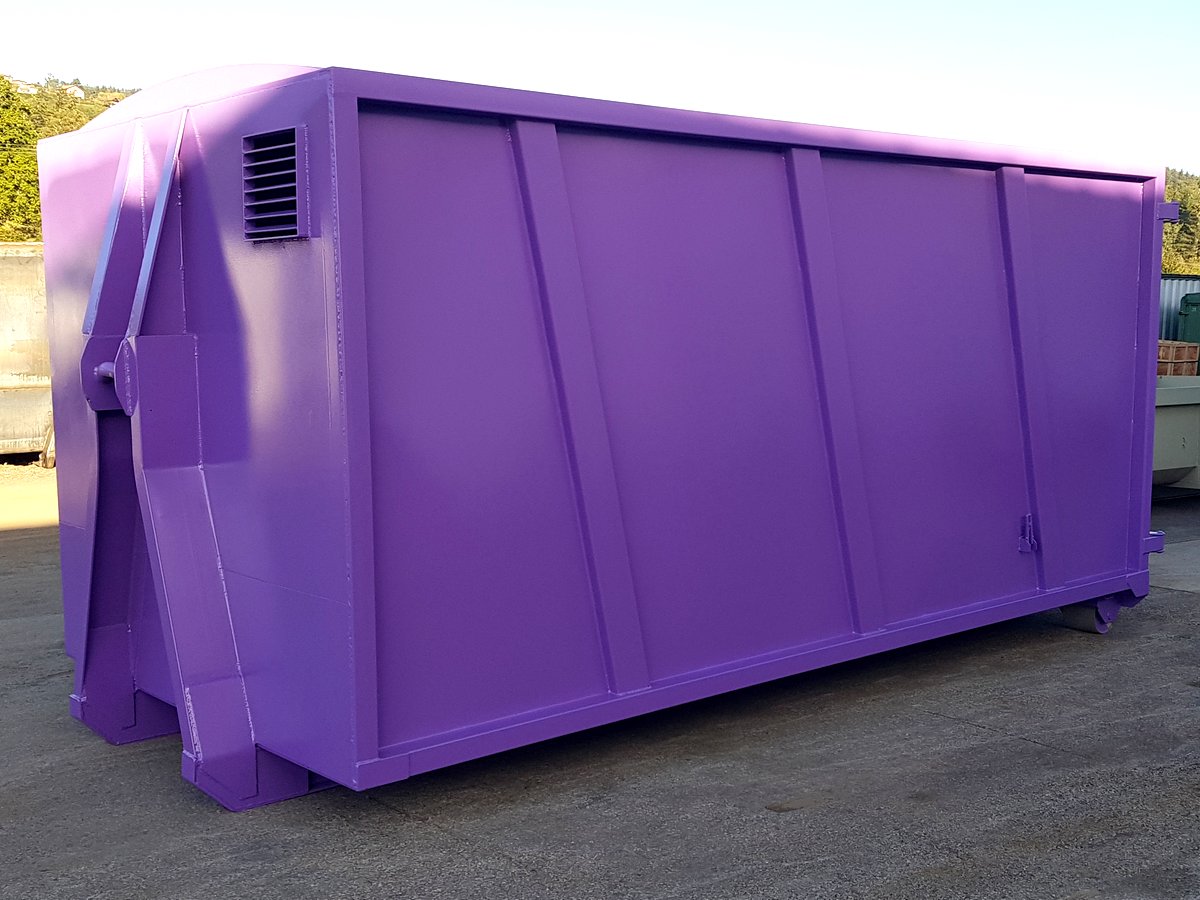

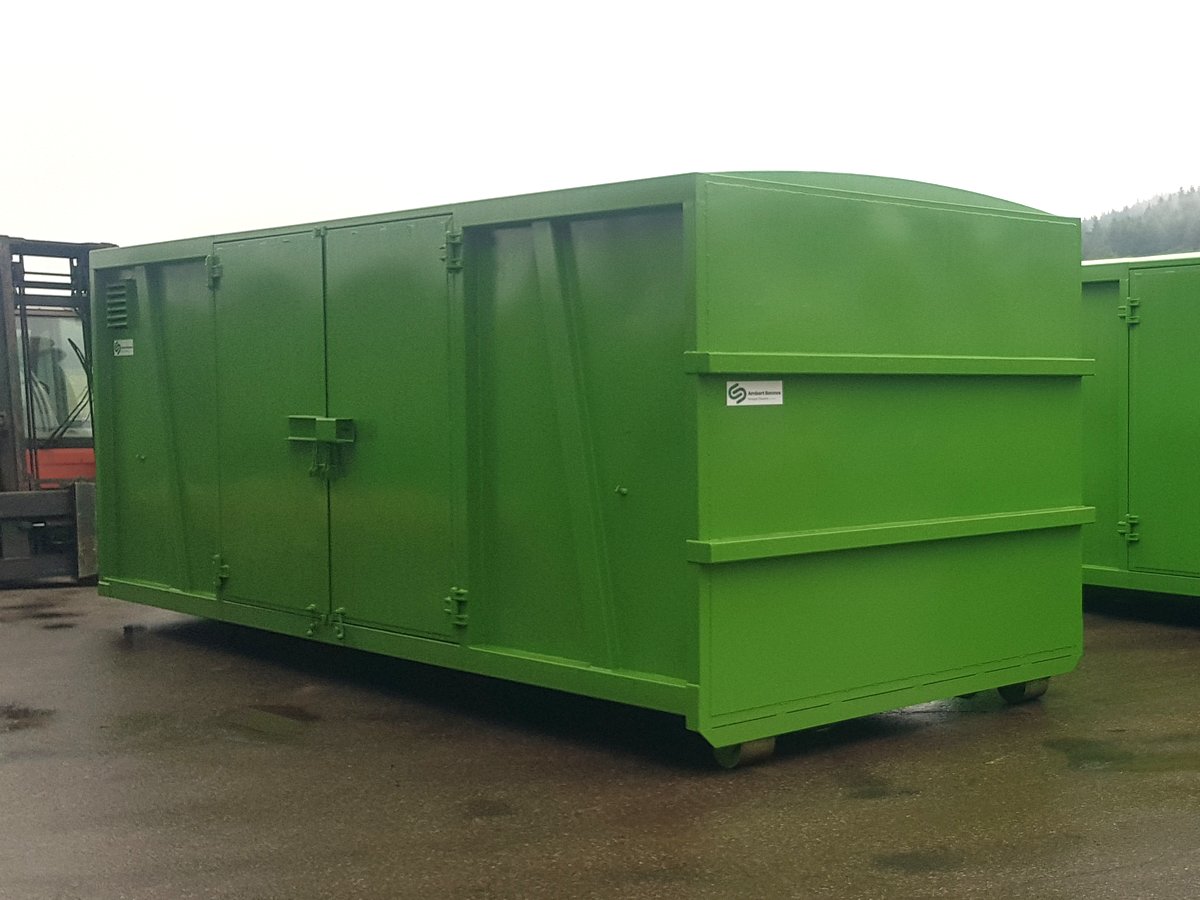

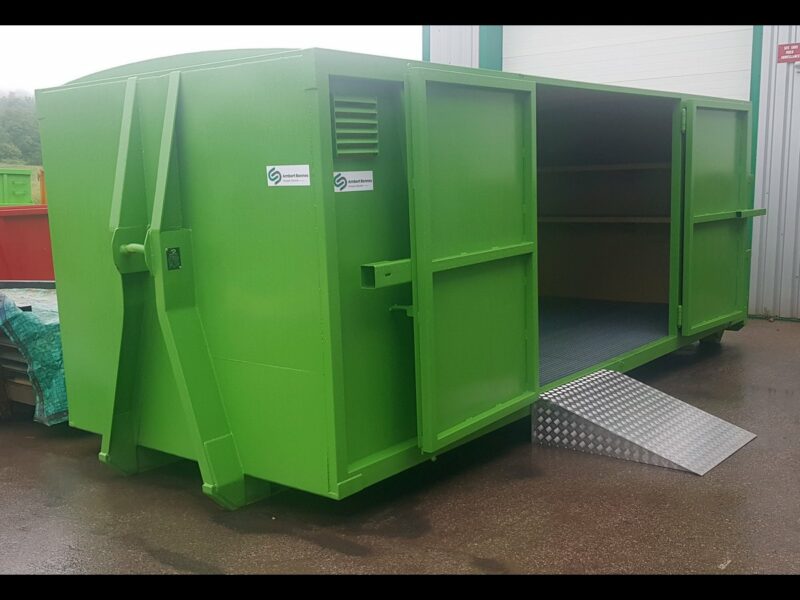

Structure matière

• Acier S235 incombustible
• Classement au feu M0

Berce

• Poutre en UPN 180 mm, avec l’écartement classe 2 soit 1060mm.
• Potence avant en UPN 180 mm normalisée + renforts d’attache sur berce intérieur et extérieur.
• Écartement des rouleaux ext. 1530mm.
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’ ép. 10mm.

Face avant

• Tôle lisse en acier ép.4 mm avec une ceinture de rive en tube carré 80x80x3

Planchers

• Plancher ht : 400mm
• Tôle lisse en acier ép. 3 mm, renforcée par les traverses en UPAF 60X30X3.
• Avec écartement réduit donnant un appui tous les 400 mm.

Côtés

• Tôle lisse en acier ép 3 mm, renforcée par montants latéraux en UTP, avec intervalle 670 mm.
• Ceinture de rives en tube de 80x80x3.
• 6 Grilles de ventilation inviolable 300x500mm.
• Étagères intérieures selon demande

Porte :

• Latérale ou arrière
• Tôle ép. 3mm avec renforts horizontaux et verticaux
• Fermeture sécurisée

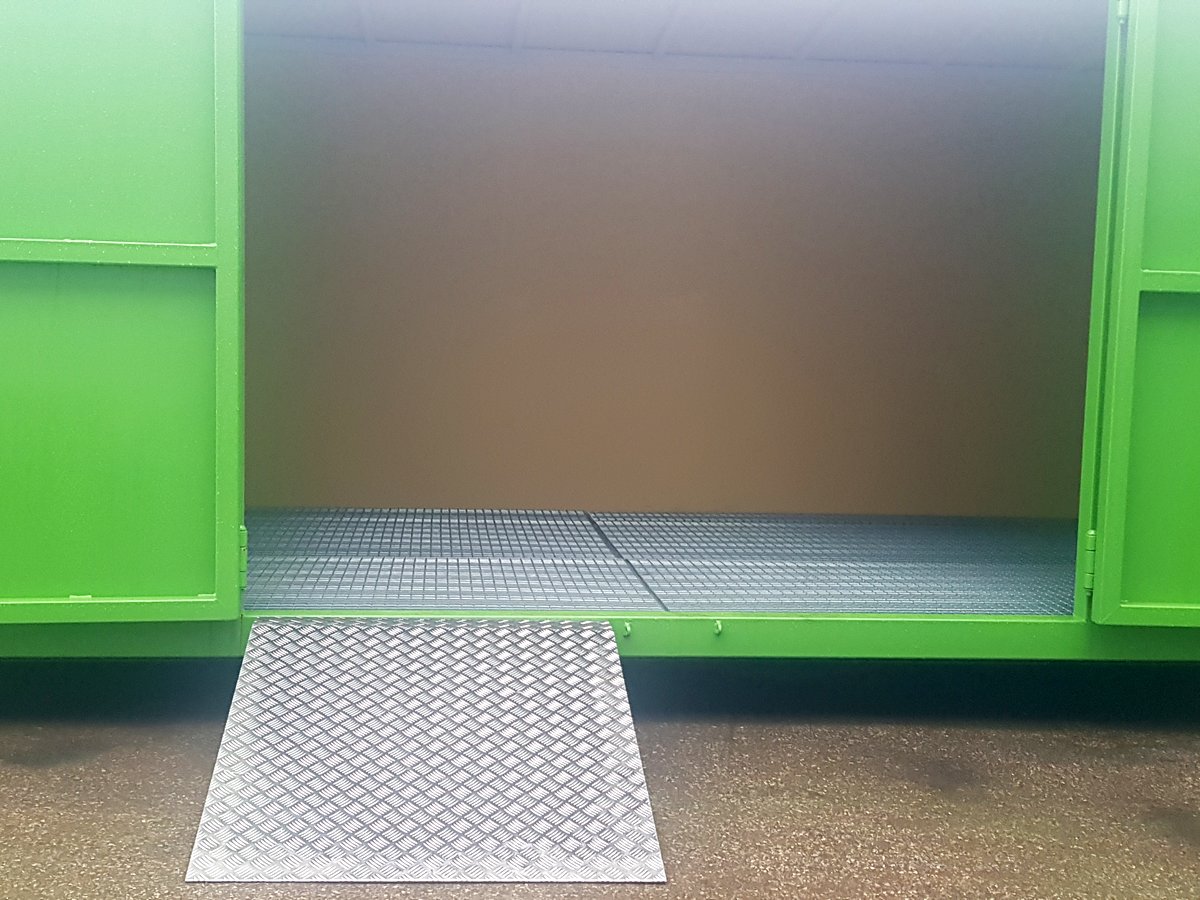

• Rampe d’accès

Toiture

• Toiture rigide bombée pour l’évacuation de l’eai
• Renfort en tube de 40mm.
• Tôle ép: 2mm

Bac

• Selon demande
• bac de rétention en fond étanche sur la surface complète.
• Caillebotis galvanisé amovible à 100 mm du fond.
• 1 vanne de vidange DN 50mm 1/4 de tour. + bouchons

Rouleaux

• 2 rouleaux renforcés montés sur cage et bague rtalon de Ø 160 mm et largeur 180mm.

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture intérieure et extérieure teinte RAL au choix
• Plaque constructeur

Berce

• Poutre UPN 180 mm, avec l’écartement classe 2 soit 1060mm.
• Potence avant UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage  » tôle de choc » d’ ép.10mm

Face avant

• Tôle lisse en acier ép.3 mm avec une ceinture de rive en tube carré 80x80x3

Planchers

• Tôle lisse en acier ép. 4 mm, renforcée par les traverses en tube carré de 60 à grande rigidité avec écartement réduit donnant un appui tous les 310 mm

Côtés

• Tôle lisse en acier ép 3 mm, renforcée par montants latéraux en UTP, avec intervalle 670 mm.

Porte arrière:

• 2 vantaux sur cadre renforcé avec 4 charnières
• Tôle ép. 4mm avec renforts horizontaux et verticaux
• Verrouillage haut et bas à rattrapage de jeu
• Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)
• Chaîne + Crochet renforcé semi-ouvert

Rouleaux

• 2 rouleaux renforcés monté sur cage et bague rtalon de Ø 200mm et largueur 180m

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture polyuréthane teinte RAL au choix
• Plaque constructeur

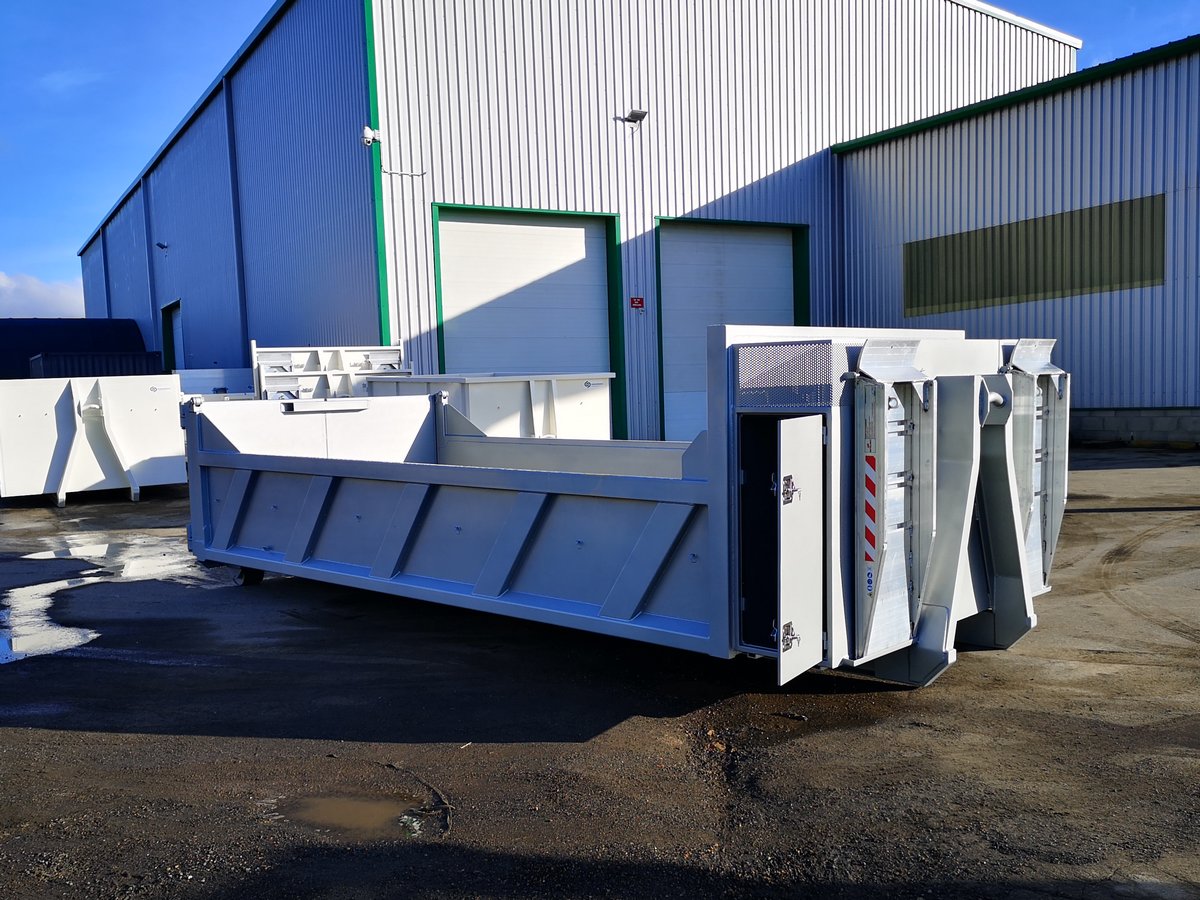

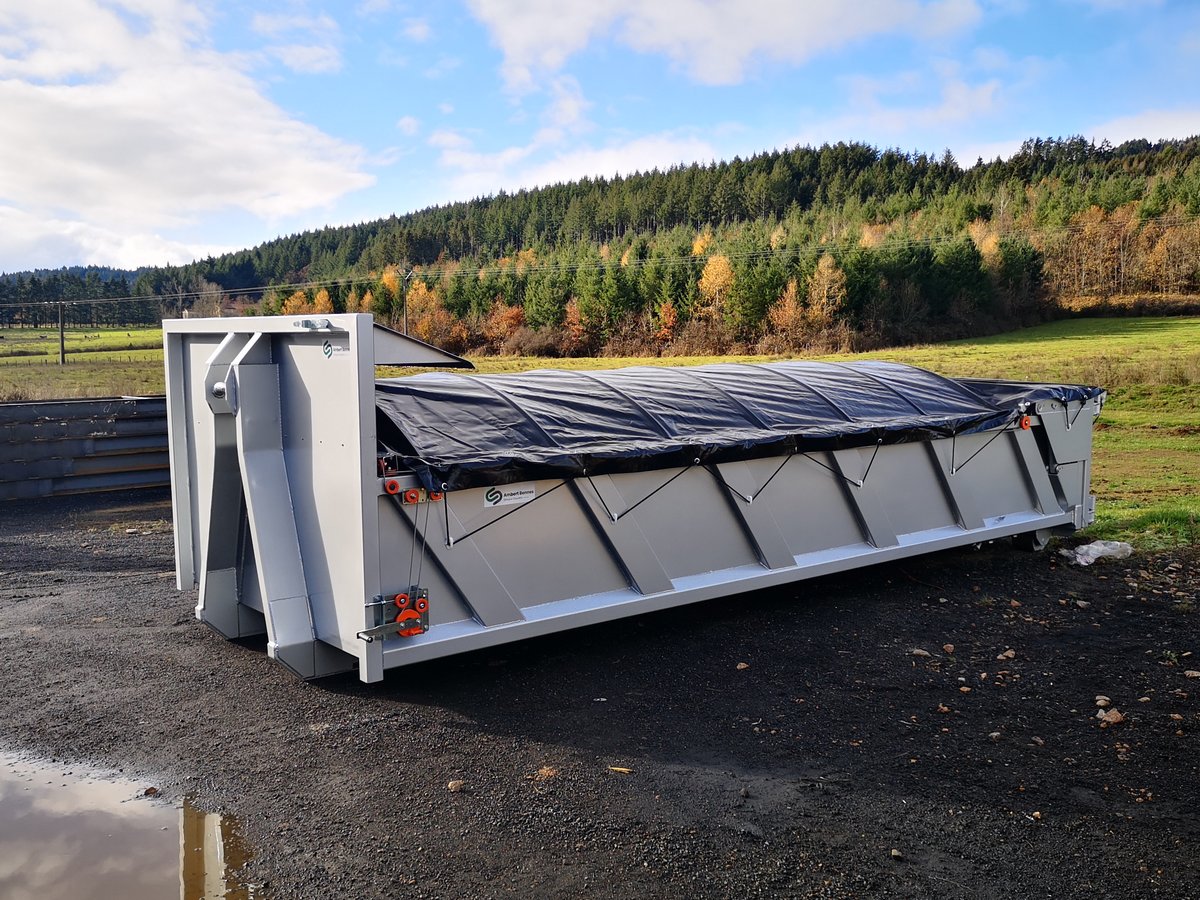

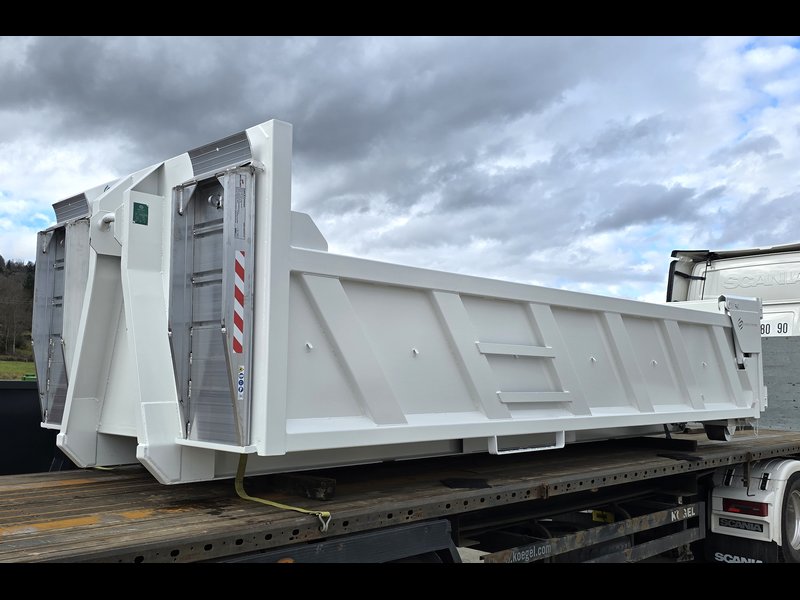

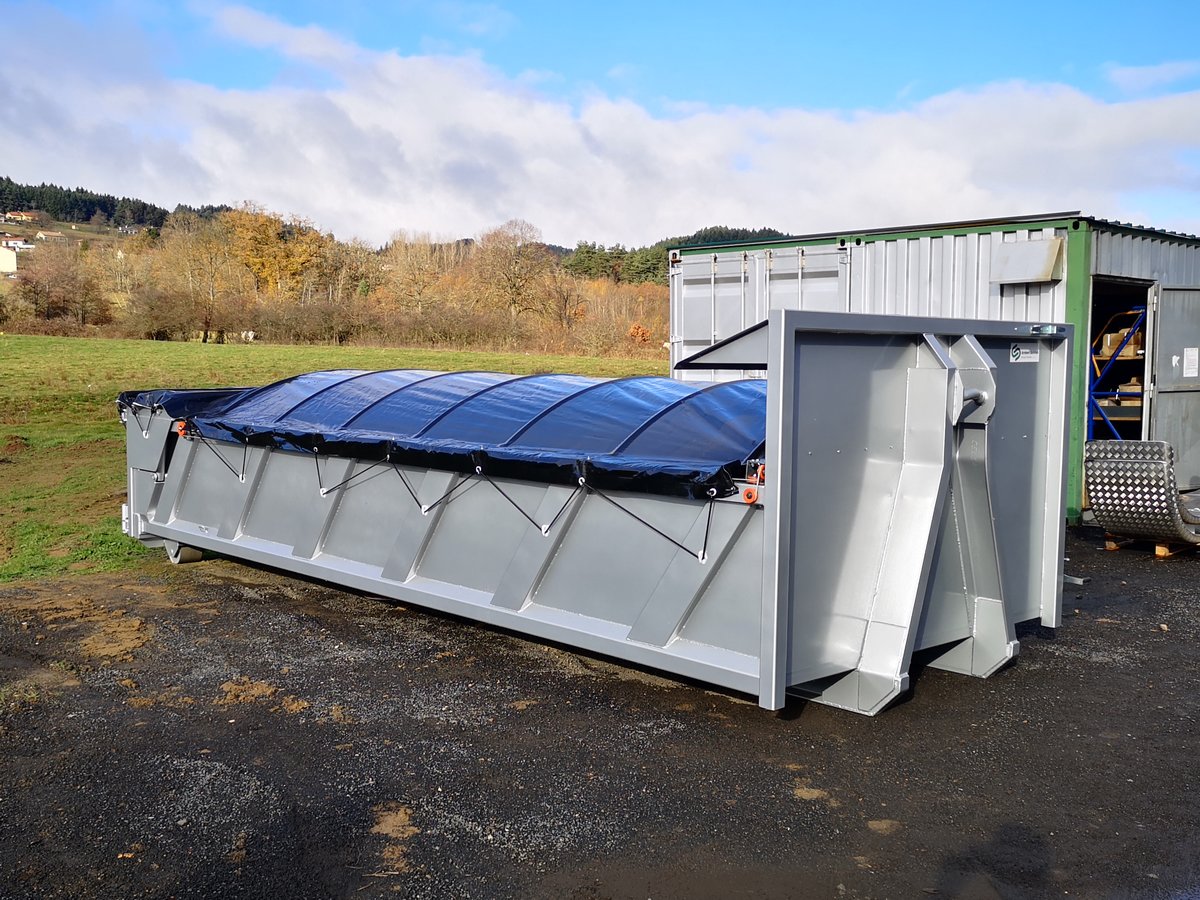

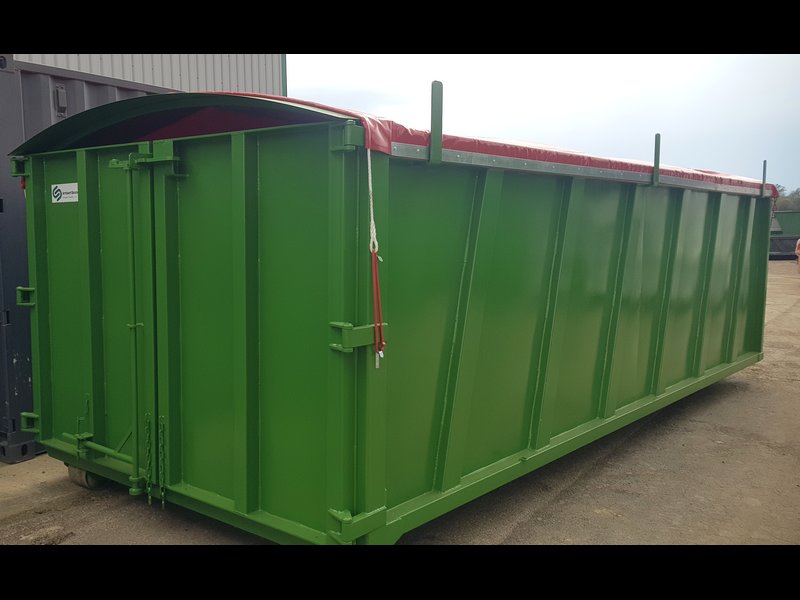

Berce

• Poutre en UPN 200 mm, avec l’écartement classe 2 soit 1060mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’ ép.10mm

Face avant

• Tôle lisse en acier ép.4 mm avec une ceinture de rive en tube carré 80x80x3mm

Planchers

• Tôle lisse en acier ép. 6 mm, renforcée par les traverses en tube carré de 60x60x5mm à grande rigidité avec écartement réduit donnant un appui tous les 310 mm

Côtés

• Tôle lisse en acier ép 4 mm, renforcée par Montants obliques latéraux UPAF 50x200x50x4 conception AMBERT BENNES
• Ceinture de rives en tube de 80x80x5mm
• Profil de renfort de liaison panneau / plancher sur la partie basse, permettant aussi le sanglage

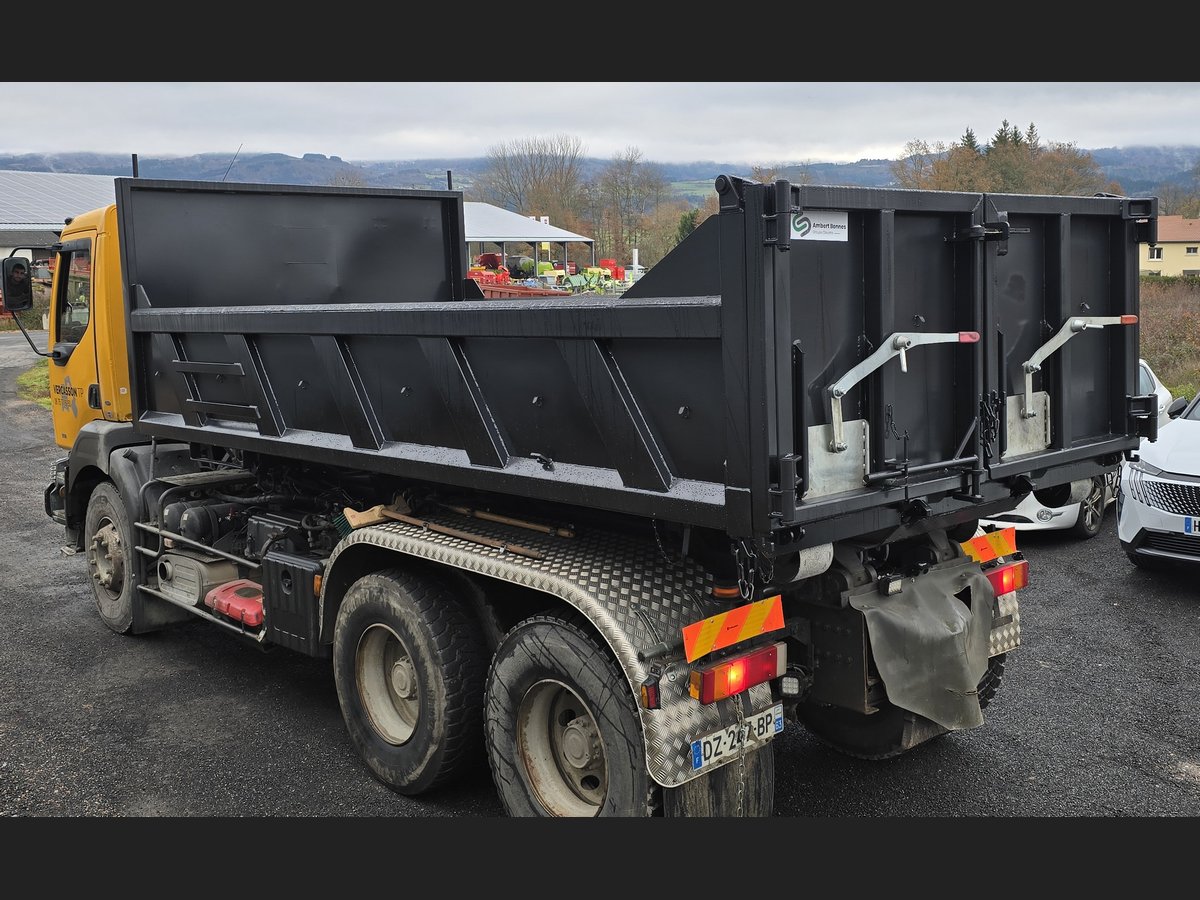

Porte arrière:

• 2 vantaux sur cadre renforcé avec 4 charnières
• tôle ép. 4mm avec renforts horizontaux et verticaux
• verrouillage haut et bas à rattrapage de jeu
• Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)

Rouleaux

• 2 rouleaux renforcés montés sur cage et bague rtalon de Ø 200 mm et largueur 180mm.

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture teinte RAL au choix
• Plaque constructeur

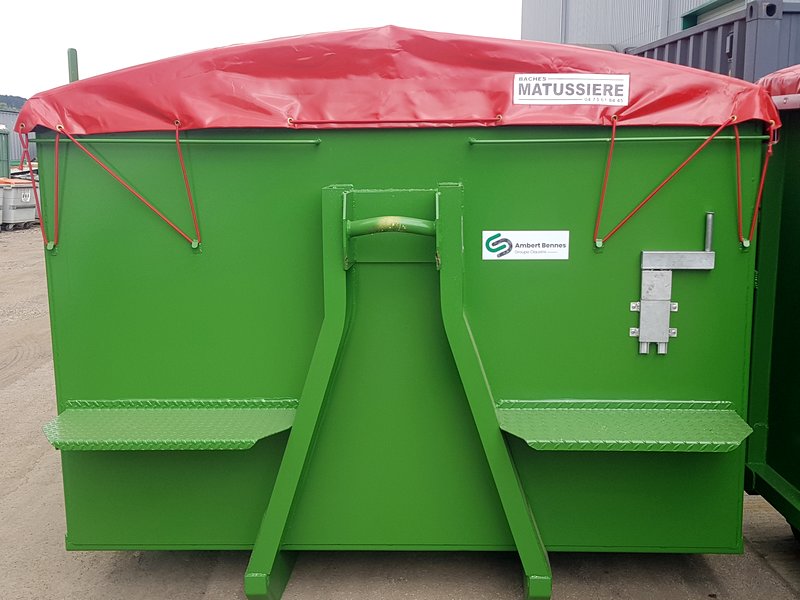

Berce

• Poutre UPN 180 mm, avec l’écartement classe 2 soit 1060mm.
• Potence avant UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage  » tôle de choc » d’ ép.10mm

Face avant

• Tôle lisse en acier ép.3 mm avec une ceinture de rive en tube carré 80x80x3

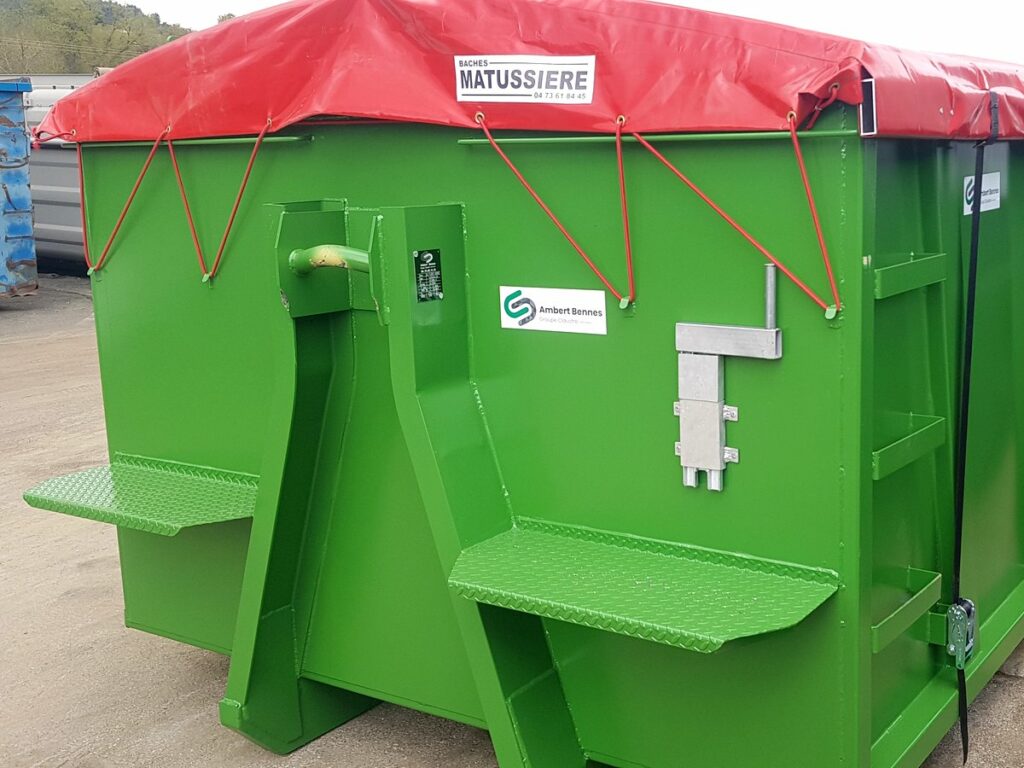

• Échelle d’accès

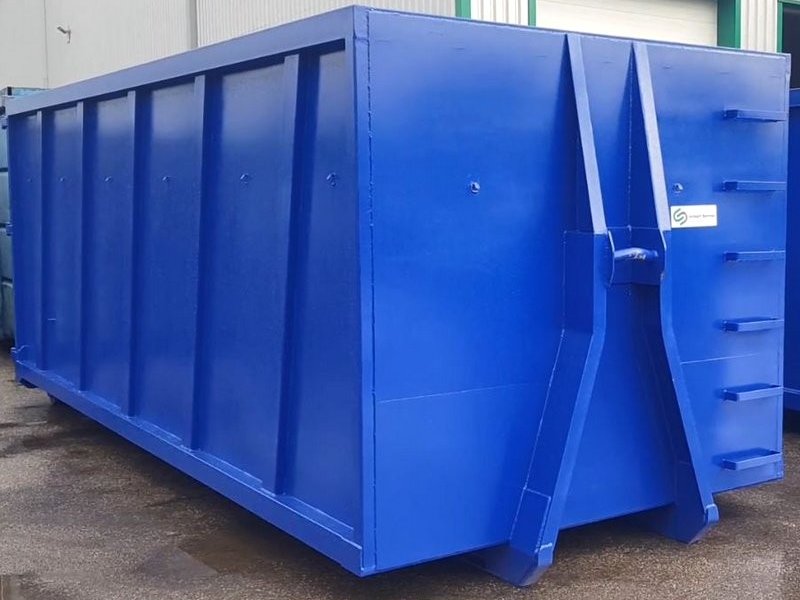

Planchers

• Tôle lisse en acier ép. 4 mm, renforcée par les traverses en tube carré de 60 à grande rigidité avec écartement réduit donnant un appui tous les 310 mm

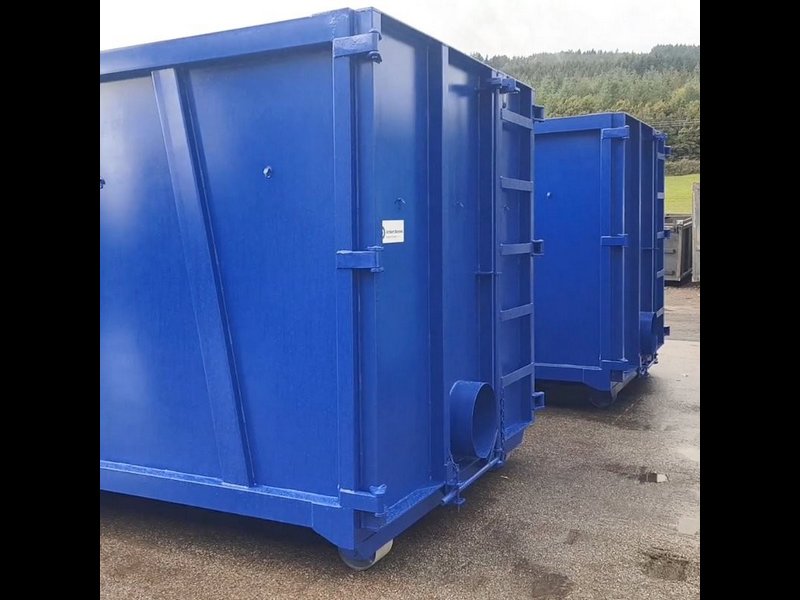

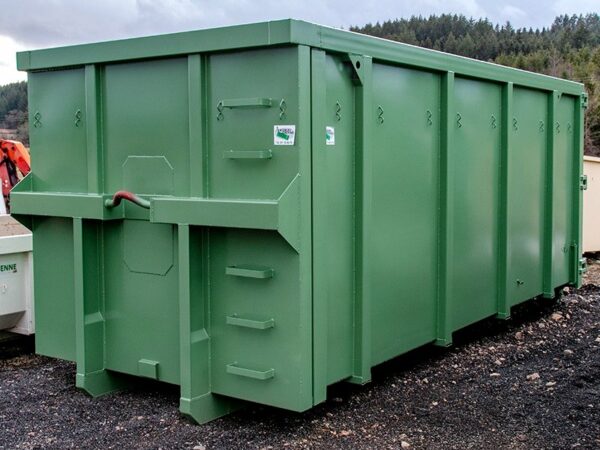

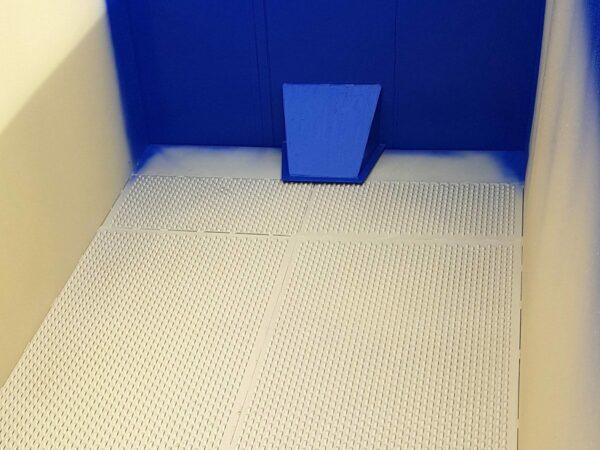

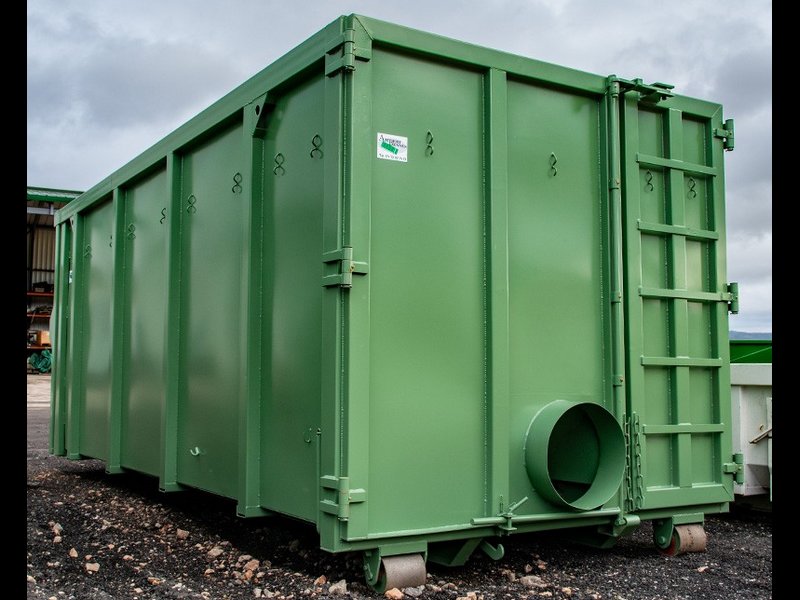

• Montage d’une structure rigide avec des tôles perforées ép. 5mm

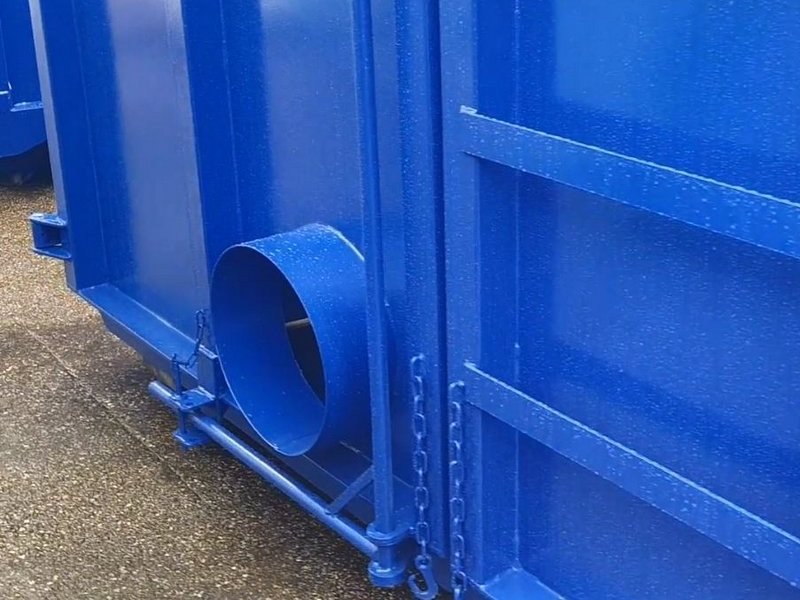

• Réalisation d’un cône d’entrée sur l’arrière de la benne

Côtés

• Tôle lisse en acier ép 3 mm, renforcée par montants latéraux en UTP, avec intervalle 670 mm.

Porte arrière:

• 1 Battant de 1630 mm et le 2ème de 830 mm
• Trou diam. 0.40 situé à 1.25 du bord avec cône de soufflage intérieur
• 2 vantaux sur cadre renforcé
• Tôle ép. 3mm avec renforts horizontaux et verticaux
• Verrouillage haut et bas à rattrapage de jeu
• Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)

Rouleaux

• 2 rouleaux renforcés monté sur cage et bague rtalon de Ø 200mm et largueur 180m

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture teinte RAL au choix
• Plaque constructeur,

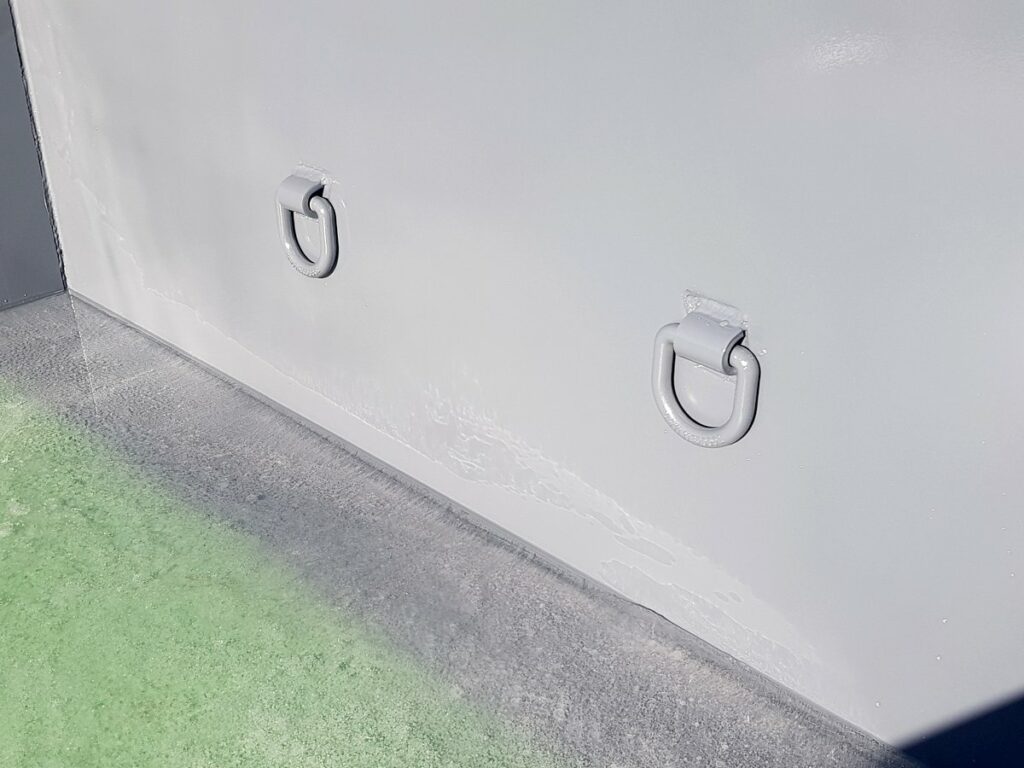

Berce

• Poutre en UPN 200mm, avec toilage en ép. 6mm sur 1500mm, et avec l’écartement classe 2 soit 1060mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce en intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’ép. 10mm

Face avant

• Tôle lisse en acier ép.4 mm avec une ceinture de rive en upn 80.
• hauteur face avant 1500mm

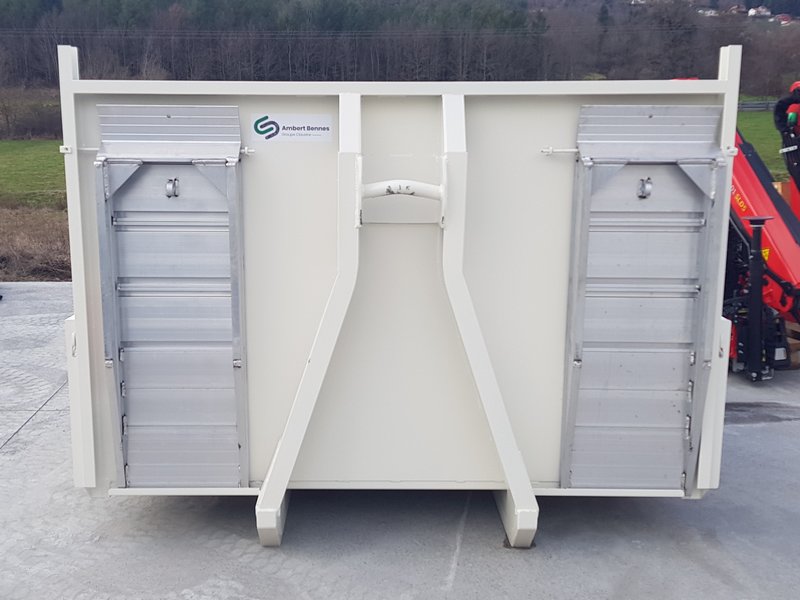

• Porte échelle en face avant

Rouleaux

• 2 rouleaux renforcés monté sur cage et bague rtalon de Ø 200mm et largueur 180m

Planchers

• Planchers : épaisseur 5/7 mm en tôles larmées.
• Traverses IPN de 80 mm avec écartement réduit donnant un appui tous les 250 mm et permettant le chargement d’engins sans déformation du plancher du type « tôle ondulée ».
• Ceinture en UPN 80 mm.
• Traverse arrière double en UPN 80 mm.
• Soudure continue sur le plancher.

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudées
• Finition peinture teintes RAL au choix

Berce

• Poutre en IPN 180 mm, avec l’écartement classe 2 soit 1060mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’ ép. 10mm

Face avant

• Tôle lisse en acier ép.3 mm avec une ceinture de rive en tube carré 80x80mm

Planchers

• Tôle lisse en acier ép. 4 mm, renforcée par les traverses en tube carré de 60 à grande rigidité avec écartement réduit donnant un appui tous les 310 mm.
• Soudure continue de plancher, intérieur et extérieur.

Côtés

• Tôle lisse en acier ép 3 mm, renforcée par des montants latéraux en UTP, avec intervalle 670 mm

Porte arrière:

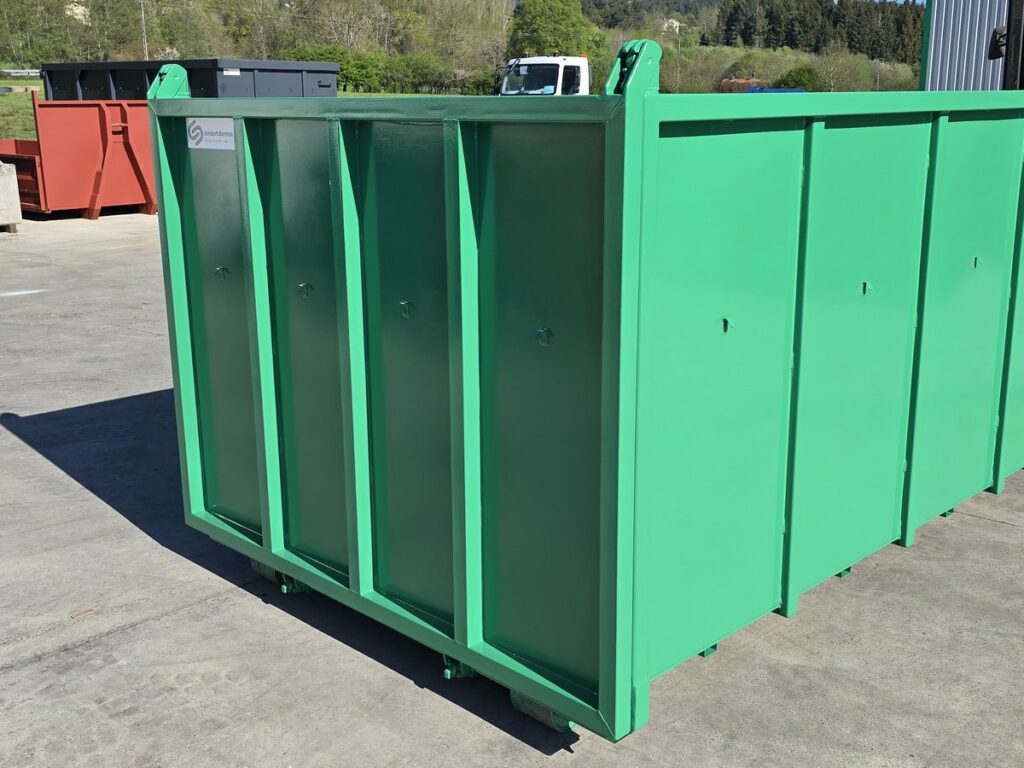

• Porte battante sur cadre renforcé en tube 120x80x5, articulé par le haut avec 3 charnières à excentrique spéciale pour un plaquage de la porte de façon parallèle
• Tôle ép. 3mm avec renforts horizontaux
• Rond de Ø12 mm soudé en continu sur le périmètre de la porte, pour l’étanchéité
• Montage d’un joint en EPDM de section 30×30, dans le profil plancher et panneaux de la benne, pour éviter l’arrachage lors du bennage
• Déverrouillage latéral, pour l’ouverture. 2 vis de sécurité de fermeture porte.

Rouleaux

• 2 rouleaux renforcés montés sur cage et bague rtalon de Ø 200mm et largueur 180m

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• Finition peinture teinte RAL au choix
• Plaque constructeur

Berce

• Poutre en UPN 200mm, avec toilage en ép. 6mm sur 1500mm, et avec l’écartement classe 2 soit 1060mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage  » tôle de choc » d’ ép.10mm

Face avant

• Tôle lisse en acier ép.4 mm avec une ceinture de rive en upn 80.
• Hauteur face avant 1500mm
• Porte échelle en face avant + 200mm.

Planchers

• Planchers : épaisseur 6 mm en tôle lisse.
• Traverses IPN de 80 avec écartement réduit donnant un appui tous les 250 mm et permettant le chargement d’engins sans déformation du plancher du type « tôle ondulée ».
• Ceinture en UPN 80mm qui permet le sanglage périphérique.

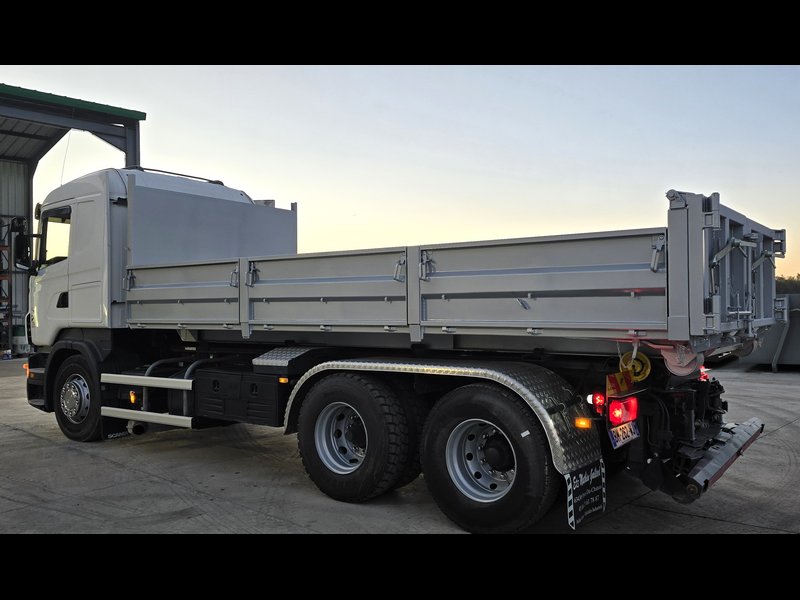

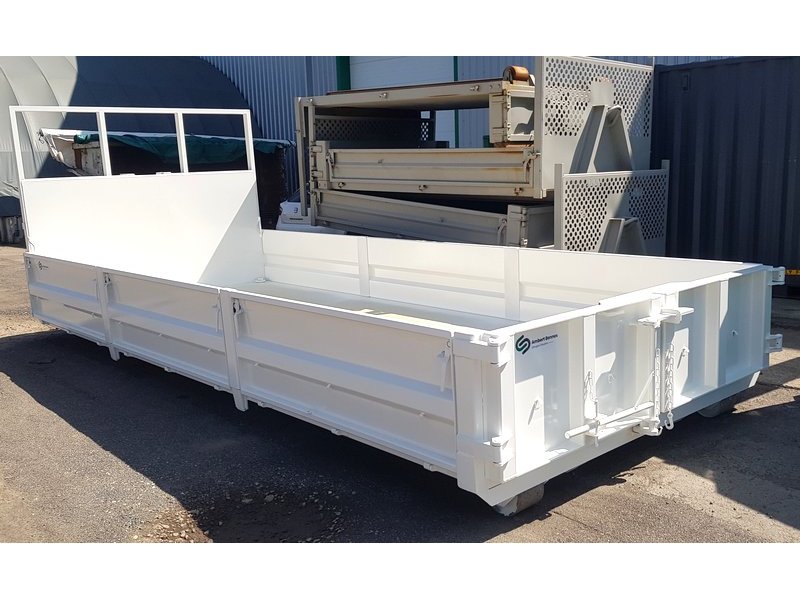

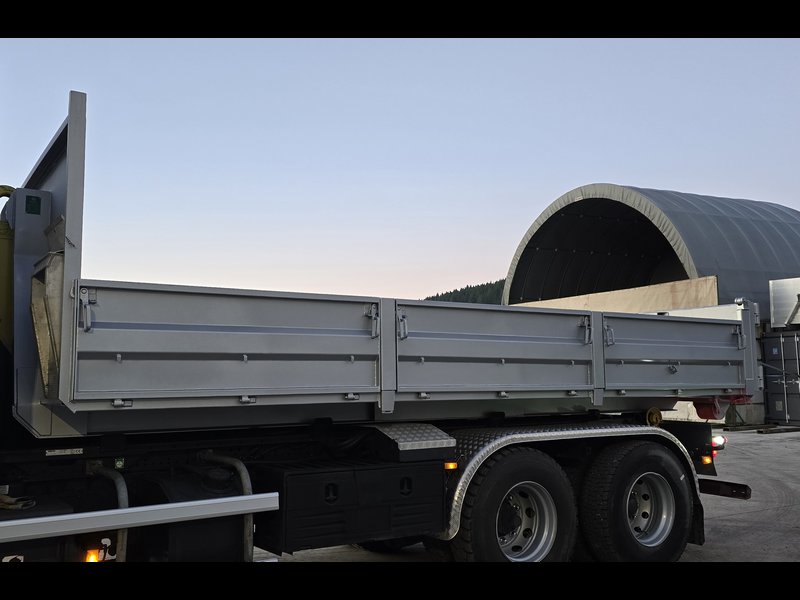

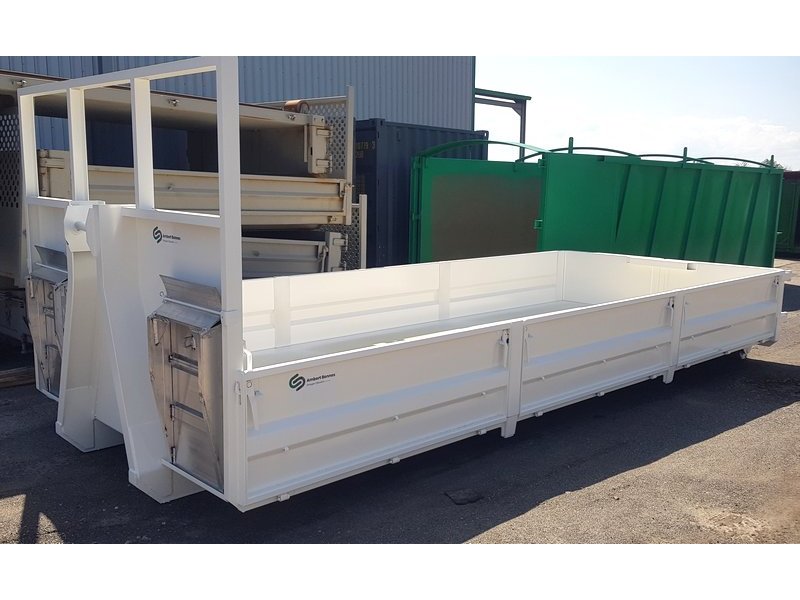

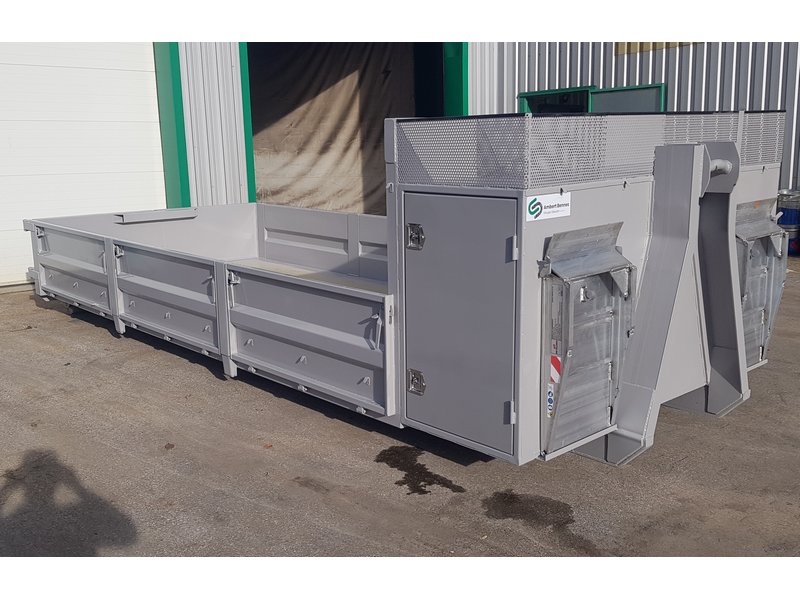

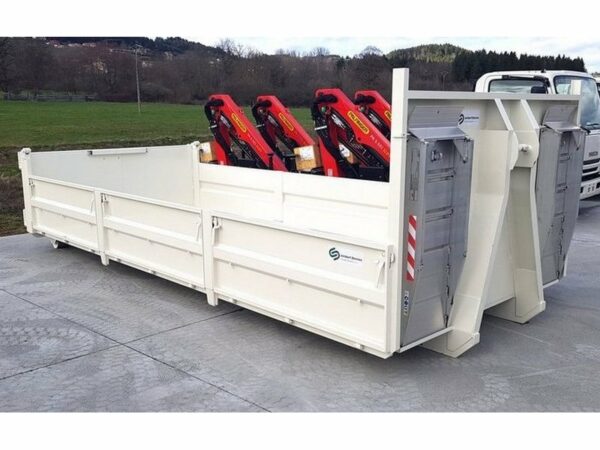

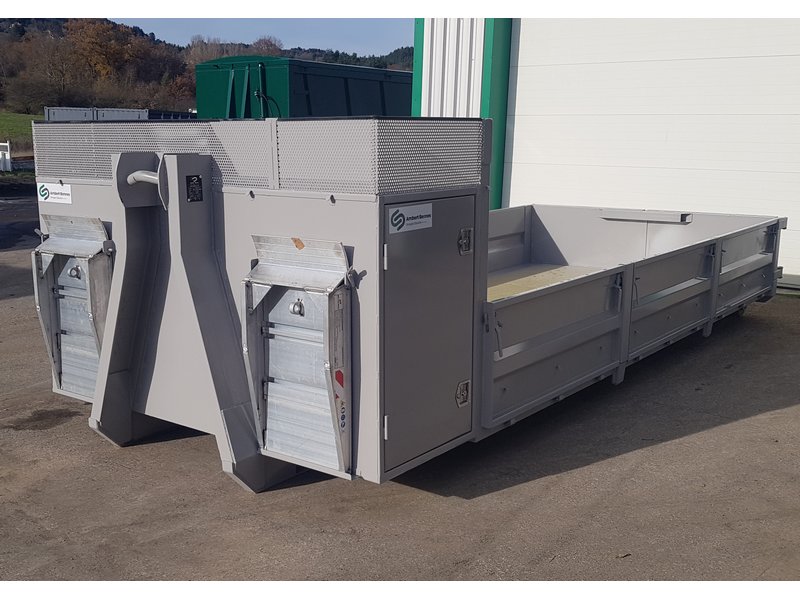

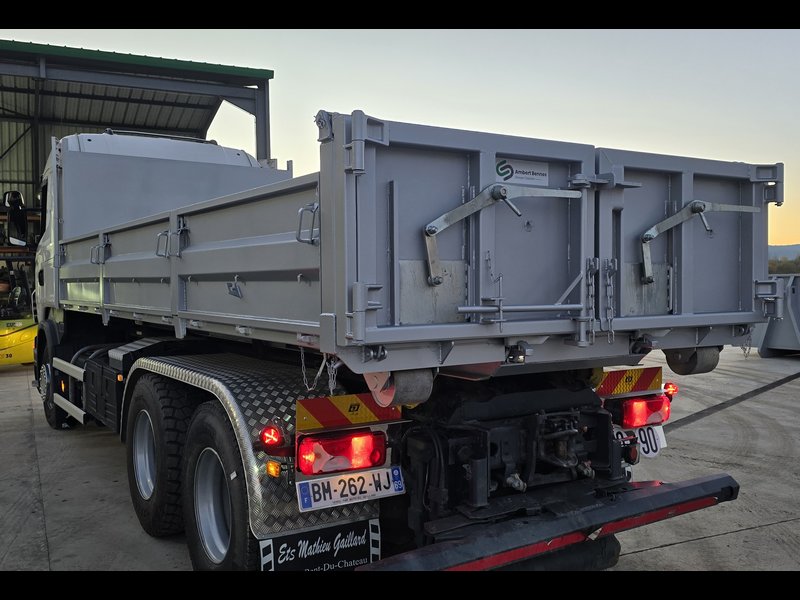

Côté ridelles

• Cadre tubulaire 40x40x4 avec renfort par 3 UTP 40x60x40x3, avec tôle lisse ép.3mm.
• 3 charnières d’articulations par ridelle sur le bas.
• Poignée de fermeture encastrée à chaque extrémité de ridelle avec gâchette de sécurité d’ouverture
• Poteaux milieux amovibles et arrière fixes
• Crochets de bâche ou filet

Porte arrière:

• 2 vantaux sur cadre renforcé avec 4 charnières
• Tôle ép. 4mm avec renforts horizontaux et verticaux
• Verrouillage haut et bas à rattrapage de jeu
• Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)

Rouleaux

• 2 rouleaux renforcés monté sur cage et bague rtalon de Ø 200mm et largueur 180m

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture teinte RAL au choix
• Plaque constructeur,
