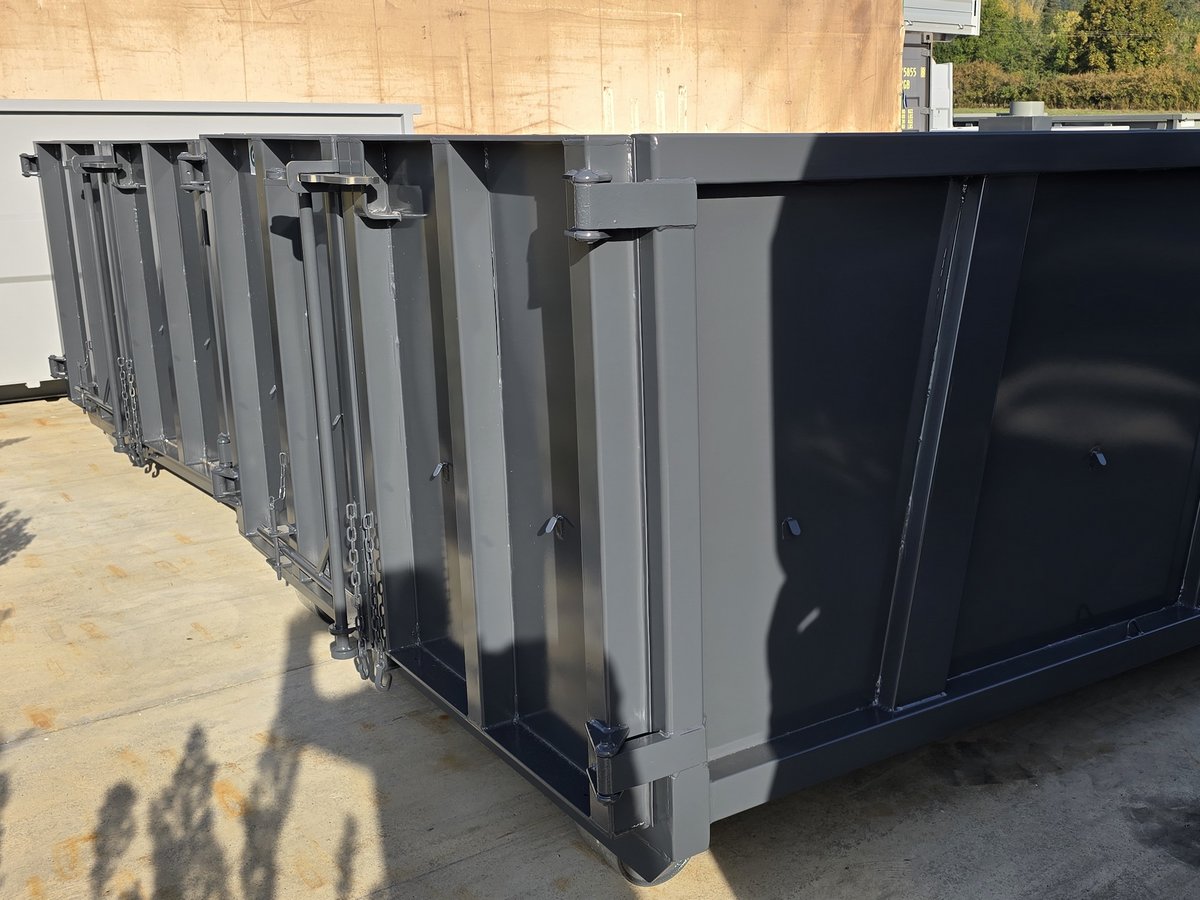

Caractéristiques

• Les caissons multibennes sont formés d’une base standard de 5 m3 et d’une rehausse de hauteur différente suivant le modèle souhaité
• Fond et côté de déversement 40/10ème renforcés par 5 cornières de 50 + 2 renforts d’angles intérieurs + 1 cornière sous bec de vidage
• Côtés épais : 40/10ème, ceinture et rehausse en U de 80.
• Tôles de fond et de côtés soudées.
• Tourillons renforcées et protège-tourillons (modèles au choix)
• Épaisseur des tôles lisses 3 mm avec cornières de renfort sur le fond et côtés de versement
• Ceinture en UPN80 avec gousset de renfort dans les angles.
• 2 côtés de versements sur tous les modèles de série.

Traitement des surfaces :

• Lessivage Rinçage Phosphatation
• 2 couches de peinture polyuréthane
• peinture RAL au choix

Caractéristiques

• Les caissons multibennes sont formés d’une base standard de 5 m3 et d’une rehausse de hauteur différente suivant le modèle souhaité
• Fond et côté de déversement 40/10ème renforcés par 5 cornières de 50 + 2 renforts d’angles intérieurs + 1 cornière sous bec de vidage
• Côtés épais : 40/10ème, ceinture et rehausse en U de 80.
• Tôles de fond et de côtés soudées.
• Tourillons renforcées et protège-tourillons (modèles au choix)
• Épaisseur des tôles lisses 3 mm avec cornières de renfort sur le fond et côtés de versement
• Ceinture en UPN80 avec gousset de renfort dans les angles.
• 2 côtés de versements sur tous les modèles de série.

Traitement des surfaces :

• Lessivage Rinçage Phosphatation
• 2 couches de peinture polyuréthane
• peinture RAL au choix

Berce

• Poutre en UPN 140 mm, avec l’écartement classe 2 soit 1060mm, avec toilage sur 1500mm en épaisseur 6mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur.
• Écartement des rouleaux ext. benne.
• Axe de préhension en rond d’acier XC38 de Ø 40 mm, monté dans une cage  » tôle de choc » d’ épaisseur 10mm

Face avant

• Tôle lisse en acier ép. 3 mm avec un ceinture de rive en tube carré 120x80x3

Planchers

• Tôle lisse en acier ép. 4 mm, renforcée par les traverses en UPAF de 60 x 30 x 3 à grande rigidité avec écartement donnant un appui tous les 310 mm.
• Rive extérieur plié pour sanglage.

Côtés

• Tôle lisse en acier ép. 3 mm, renforcée par montants latéraux en profils pliés 200x50x4 de notre conception, avec intervalle 670 mm.
• Ceinture de rives en tube de 120x80x3

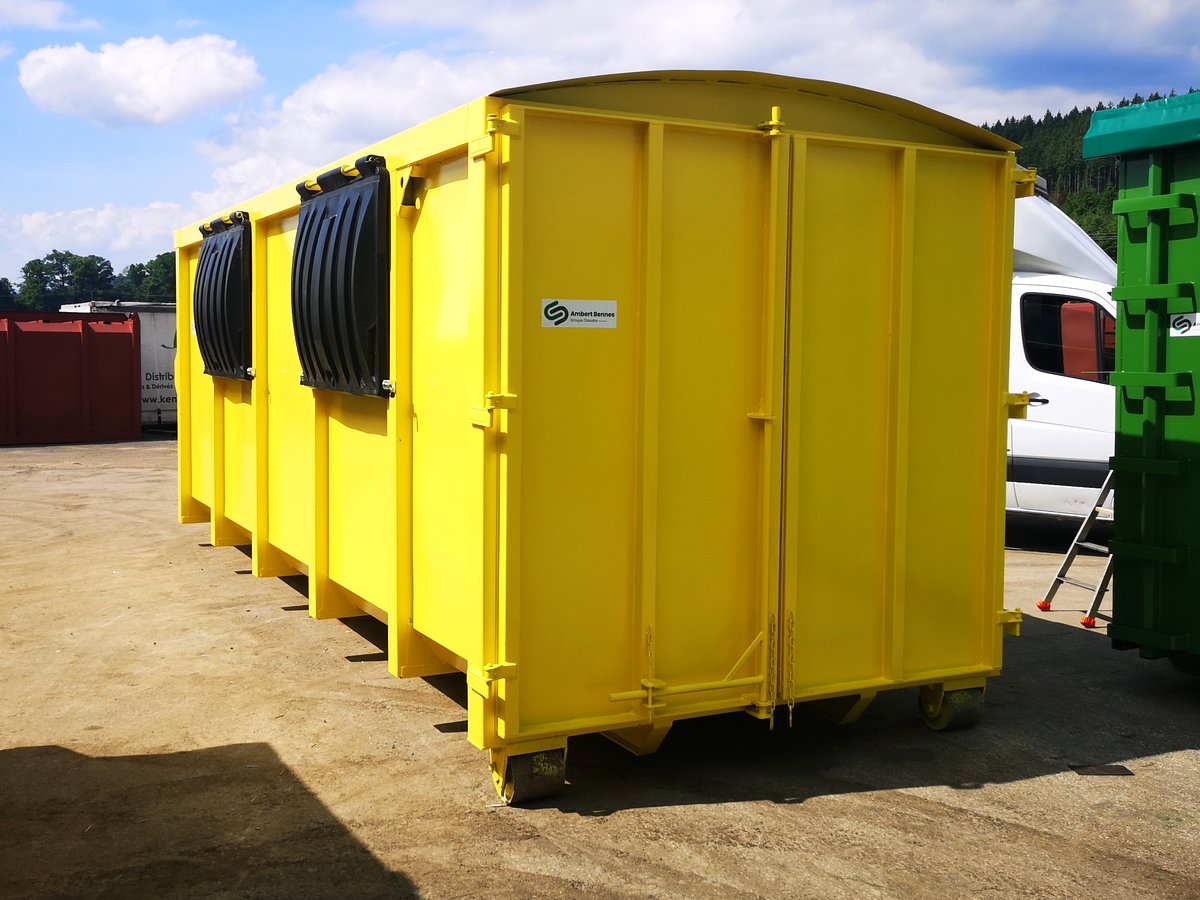

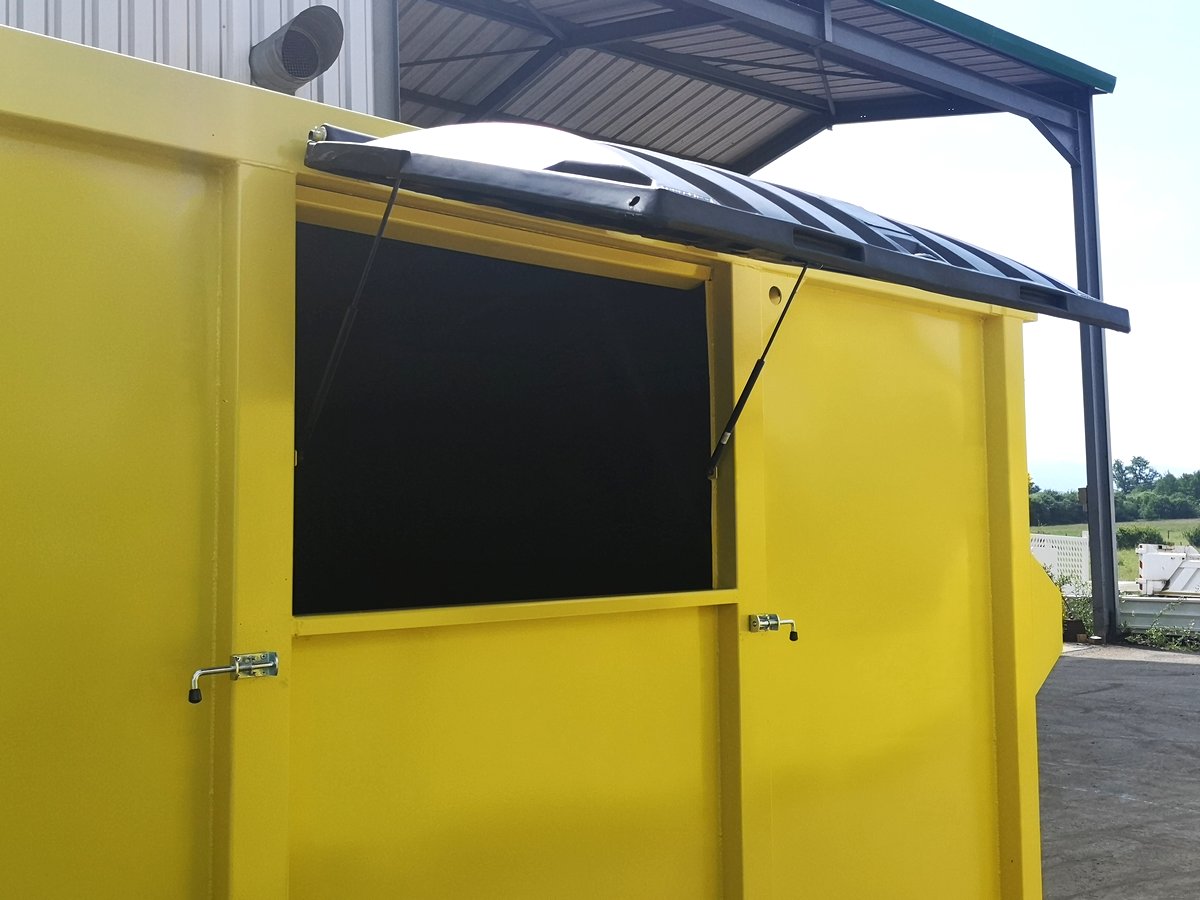

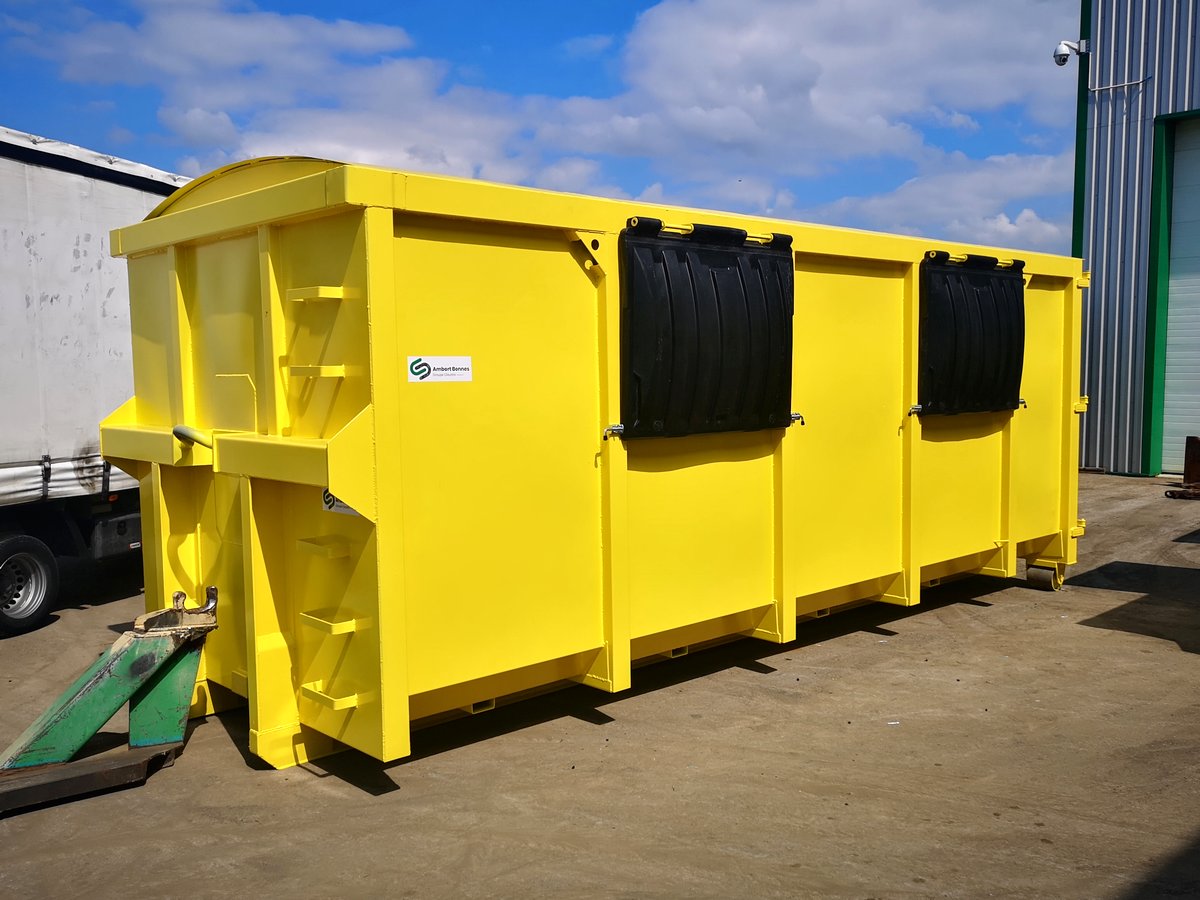

Trappes latérales de remplissage

• 2 Trappes de chaque côté
• dimensions : 800x1000mm en structure plastique ou acier
• à ouverture verticale équipée de compas à gaz
• Système de verrou pour la position fermée

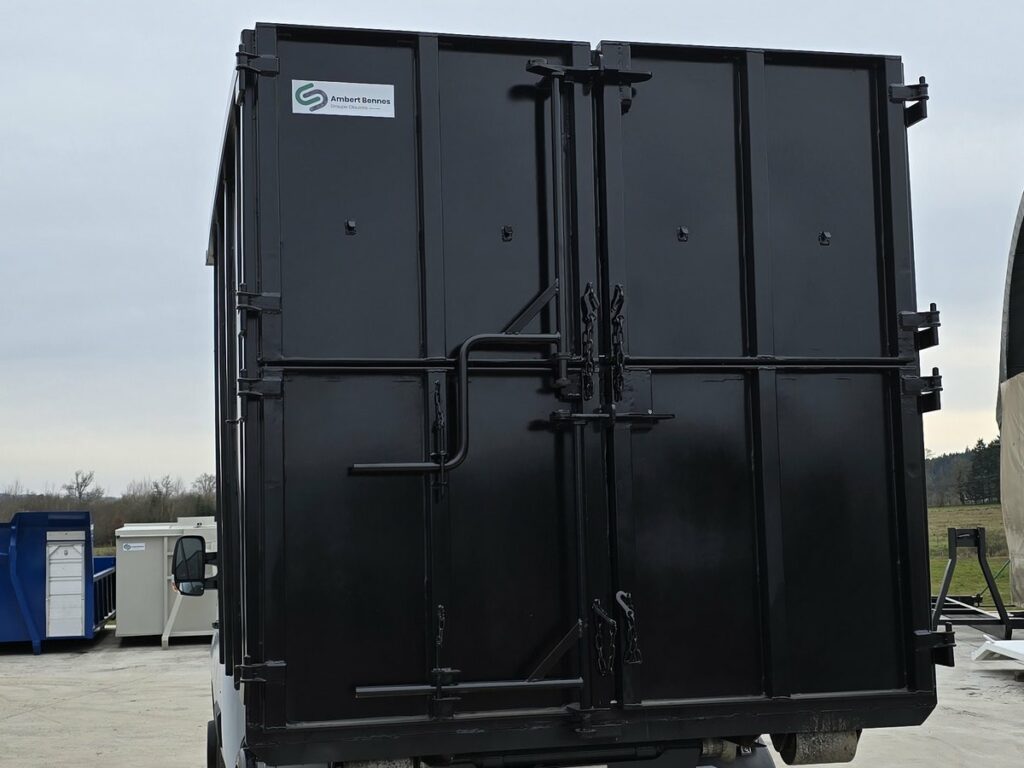

Porte arrière :

• 2 vantaux sur cadre renforcé, avec 6 charnières.
• Tôle ép. 4mm avec renforts horizontaux et verticaux
• Verrouillage haut et bas à rattrapage de jeu
• Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)

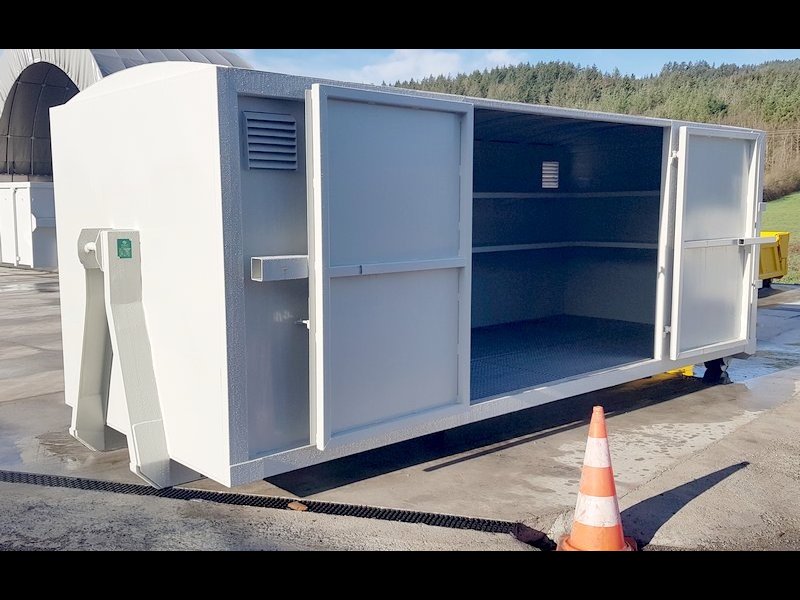

Toiture

• Selon demande
• bac de rétention en fond étanche sur la surface complète.
• Caillebotis galvanisé amovible à 100 mm du fond.
• 1 vanne de vidange DN 50mm 1/4 de tour. + bouchons

Rouleaux

• 2 rouleaux renforcés montés sur cage et bague rtalon de Ø 200 mm et largueur 180mm

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture intérieure et extérieure teinte RAL au choix

Plaque constructeur

Dimensions

• L 3000 x l 2000 x h 1000 mm ou L 3200 x l 2000 x h 1000 mm

Berce

• Poutre en I.
• Axe de préhension en rond d’acier XC38 de Ø 30 mm

Face avant

• Tôle lisse en acier ép.2,5 mm avec un ceinture de rive en tube carré 60×60
• Liaison de renfort entre la potence et la rive sur la face avant
• Crochets de bâche

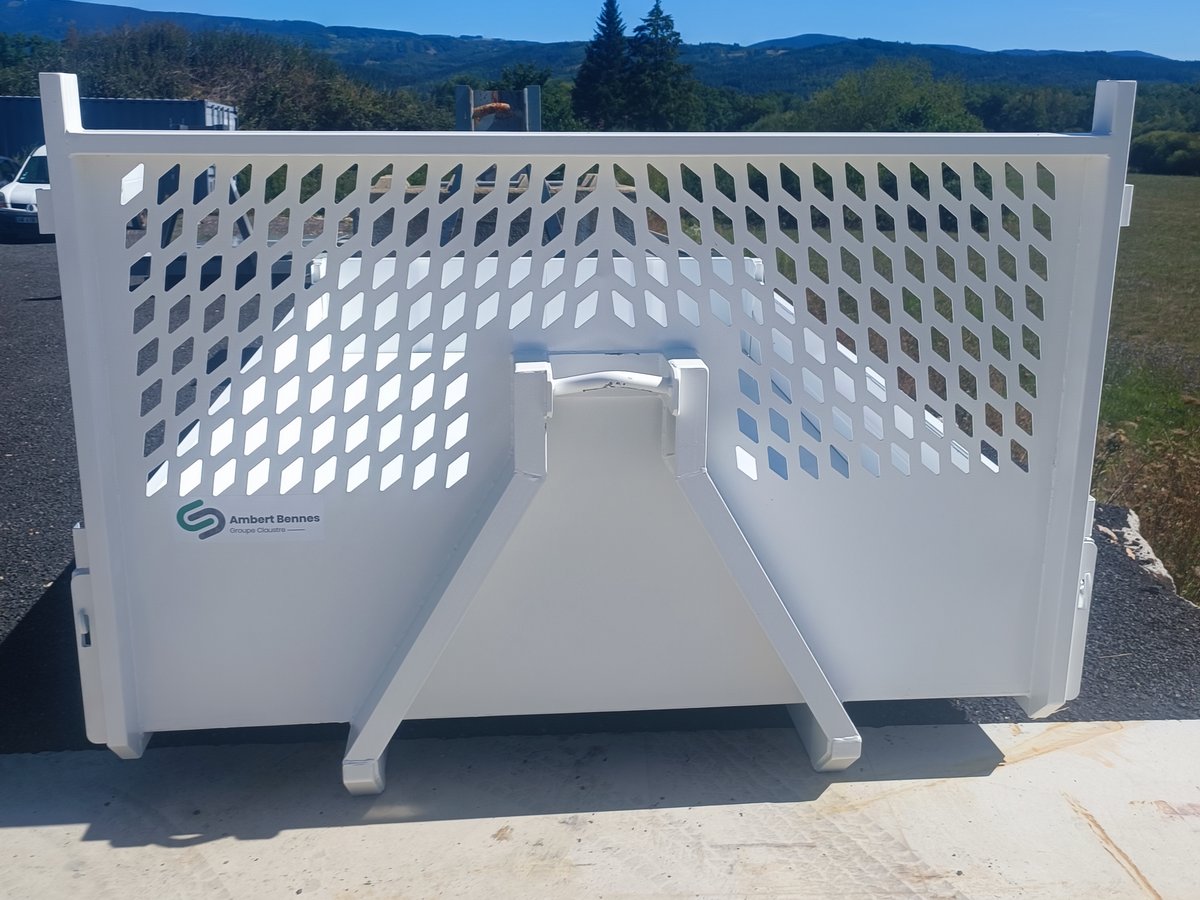

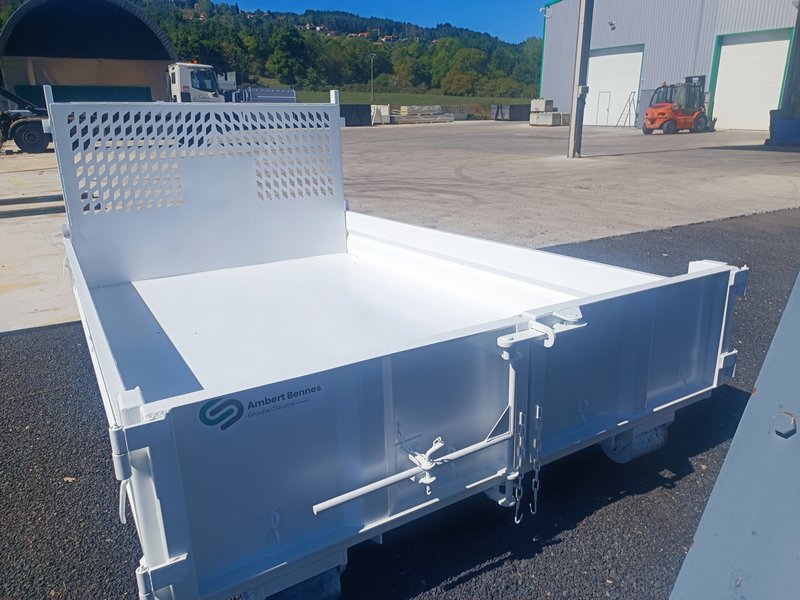

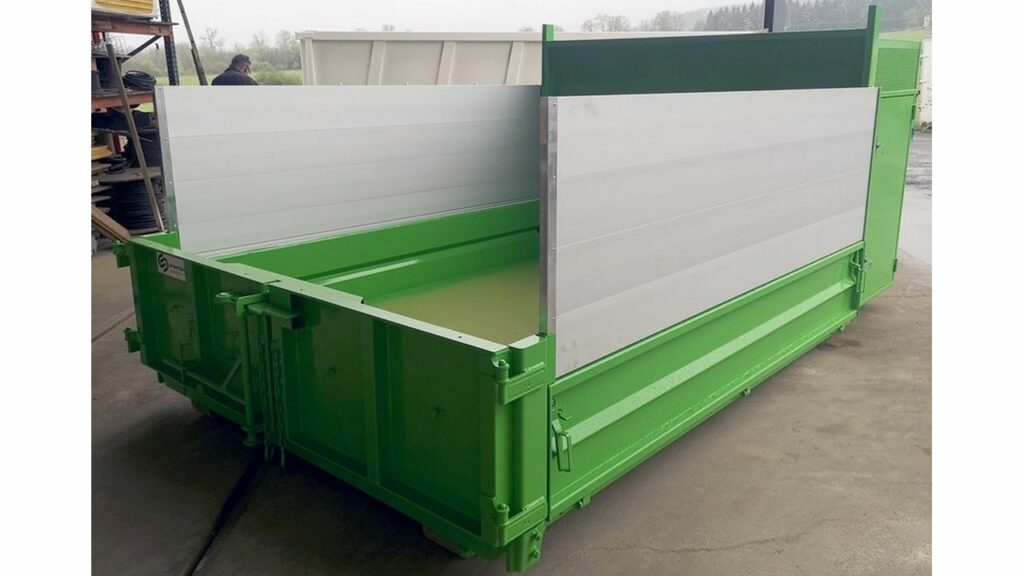

Ridelles

• 2 ridelles latérales en aluminium anodisé H.400 mm assemblées (Soit 1 par côté)

Plancher

• Tôle lisse en acier ép. 3 mm

Porte arrière

• 2 vantaux monté sur 4 charnières, démontables.
• tôle ép. 3mm nervurée
• Crochets pour bâche ou filet.

Côtés

• Tôle nervurée ép. 3mm
• 3 charnières d’articulations sur le bas (par ridelle)
• Poignée de fermeture encastrée à chaque extrémité de ridelle
• Ranchers arrière amovible avec fixation par 3 vis .
• La benne se transforme en plateau, car les ridelles et poteaux sont amovibles.
• Support pour rehausses bois, sur montants avant et poteaux arrière
• Crochet de bâches .

Rouleaux

• 2 rouleaux Ø 100mm

Traitement des surfaces

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• Finition peinture teintes RAL au choix

Plaque constructeur

Berce

• Poutre en I
• Axe de préhension en rond d’acier XC38 de Ø 30 mm

Face avant

• Tôle lisse en acier ép.3 mm avec un ceinture de rive en tube carré 60×60.
• Liaison de renfort entre la potence et la rive sur la face avant.
• Crochets de bâche

Côtés

• Tôle nervurée en acier ép 3 mm

Plancher

• Tôle lisse en acier ép. 3 mm

Porte arrière

• 2 vantaux en tôle ép 3mm nervurée
• montés sur 4 charnières démontables

Rouleaux

• 2 rouleaux Ø 100mm

Traitement des surfaces

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• Finition peinture teintes RAL au choix.

Plaque constructeur

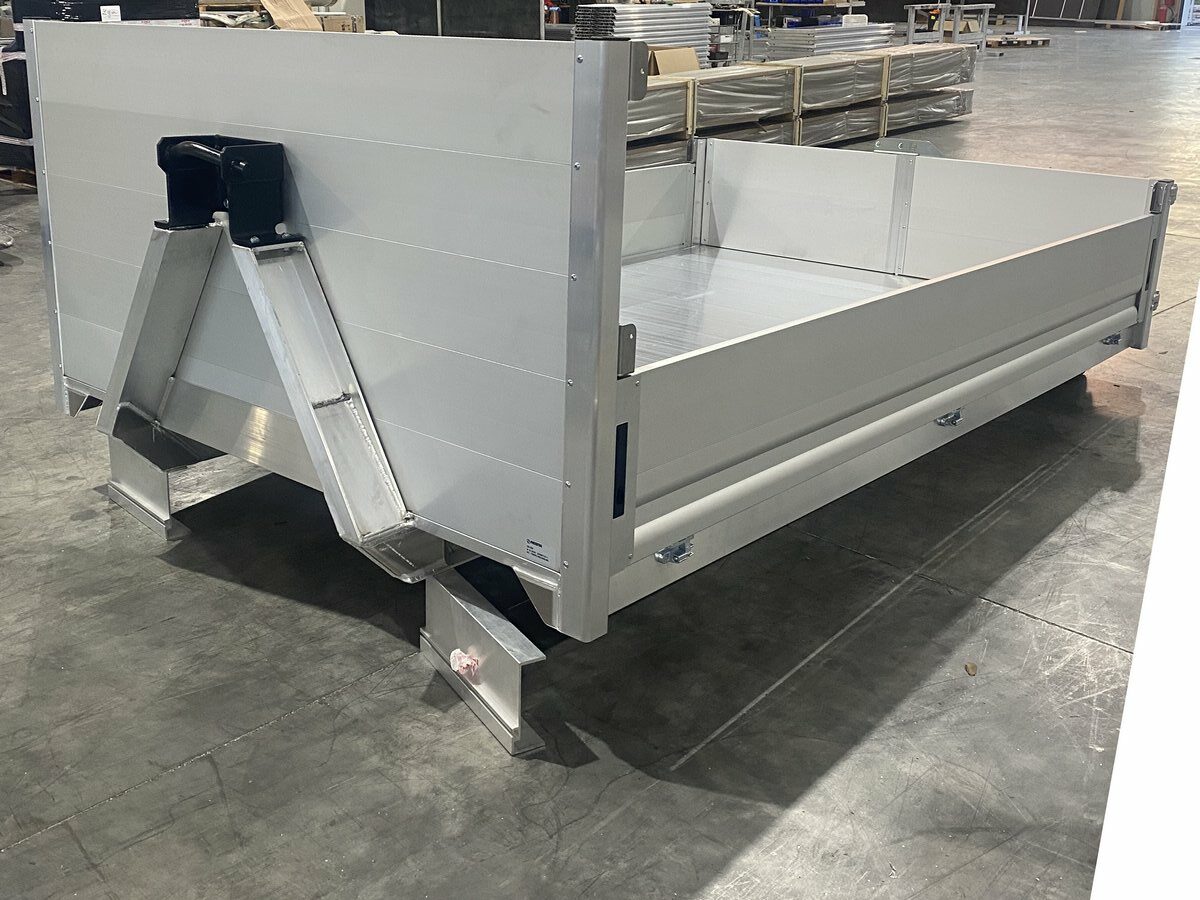

Dimensions

• Extérieur L. 3258 x l. 2076 mm x H 1170mm
• Dimensions utiles : L. 3200 x l. 2000 mm x H. 1000mm

Face avant

• Face avant en aluminium H. 1170 mm

Ridelles

• 2 ridelles latérales en aluminium anodisé H.400 mm assemblées (Soit 1 par côté)

Planchers

• Plancher en aluminium lisse brut autoportant ép.30mm
• 2 Longerons H.140mm
• Entre-axes Ext. longerons : 1060 mm

Face arrière

• Portillon face arrière H.400 Brut avec charnière et fermetures
• 2 Poteaux arrières

Rouleaux

• 2 Rouleaux arrière en acier boulonné pour berce aluminium

Berce

• Poutre en UPN 180 mm, avec l’écartement classe 1 soit 1060mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’ ép.10mm

Face avant

• Tôle lisse en acier ép.2 mm avec une ceinture de rive en tube carré 60×60

Planchers

• Tôle lisse en acier ép. 3 mm, renforcée par les traverses en tube carré de 60mm à grande rigidité avec écartement réduit donnant un appui tous les 400 mm

Côtés

• Tôle lisse en acier ép 2 mm, renforcée par tôle pliée en onde.

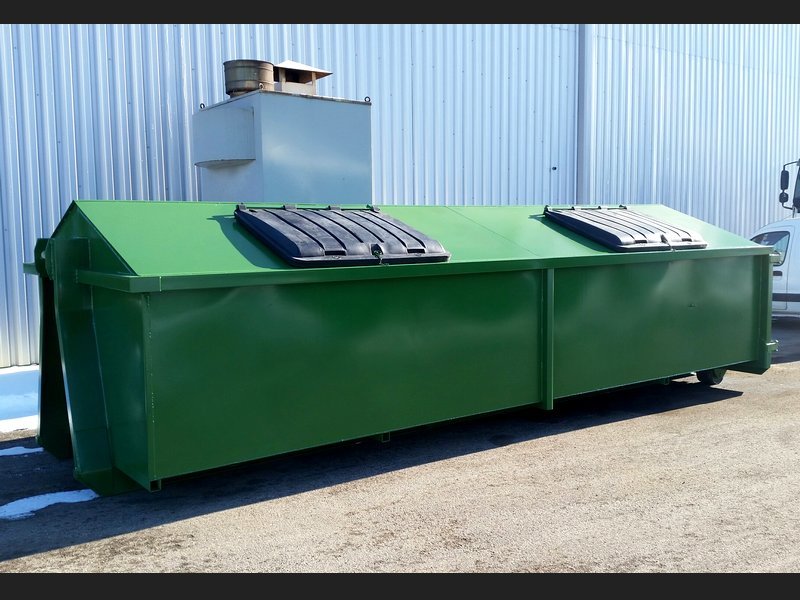

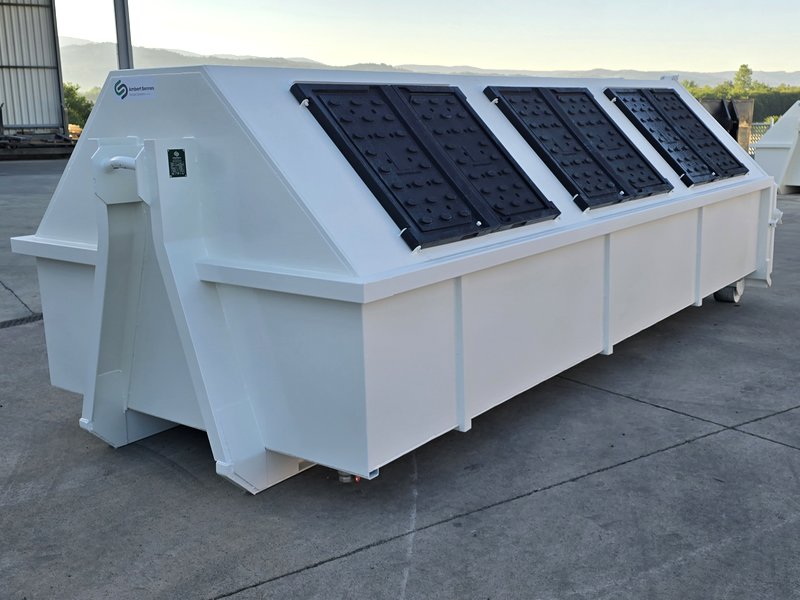

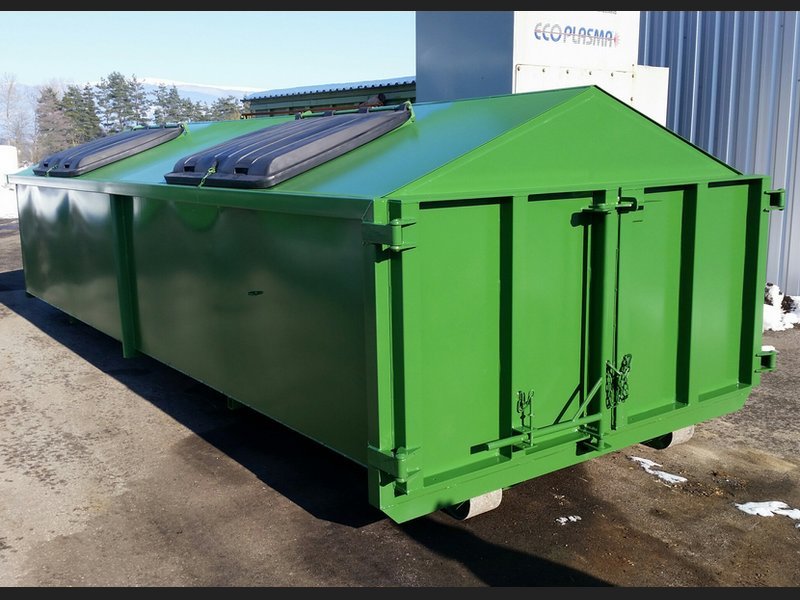

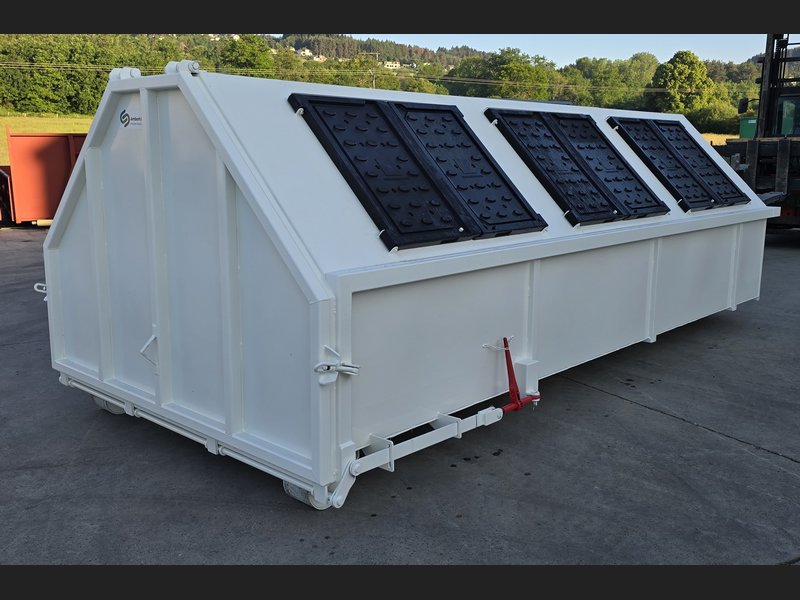

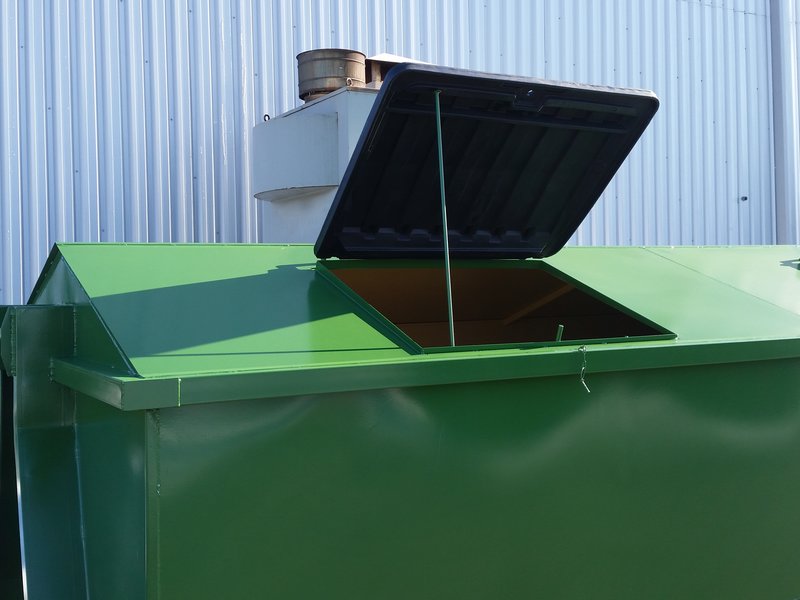

Toit

• Structure à 2 pentes en tôle ép 2 mm
• 2 ouvertures par cotés fermées par 2 volets plastique articulés verticalement sur charnière avec maintien par compas gaz
• blocage par goupille ou cadenas.

Porte arrière:

• 2 vantaux sur cadre renforcé
• tôle ép. 2mm avec renforts horizontaux et verticaux
• verrouillage haut et bas à rattrapage de jeu
• crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)

Rouleaux

• 2 rouleaux renforcés monté sur cage et bague ertalon de Ø 200mm et largueur 180m

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture teinte RAL au choix
• Plaque constructeur,

Berce

• Poutre en IPN 180 mm, avec l’écartement classe 2 soit 1060mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’ ép. 10mm

Face avant

• Tôle lisse en acier ép.3 mm avec une ceinture de rive en tube carré 80x80mm

Planchers

• Tôle lisse en acier ép. 4 mm, renforcée par les traverses en tube carré de 60 à grande rigidité avec écartement réduit donnant un appui tous les 310 mm.
• Soudure continue de plancher, intérieur et extérieur.

Côtés

• Tôle lisse en acier ép 3 mm, renforcée par des montants latéraux en UTP, avec intervalle 670 mm

Porte arrière:

• Porte battante sur cadre renforcé en tube 120x80x5, articulé par le haut avec 3 charnières à excentrique spéciale pour un plaquage de la porte de façon parallèle
• Tôle ép. 3mm avec renforts horizontaux
• Rond de Ø12 mm soudé en continu sur le périmètre de la porte, pour l’étanchéité
• Montage d’un joint en EPDM de section 30×30, dans le profil plancher et panneaux de la benne, pour éviter l’arrachage lors du bennage
• Déverrouillage latéral, pour l’ouverture. 2 vis de sécurité de fermeture porte.

Rouleaux

• 2 rouleaux renforcés montés sur cage et bague rtalon de Ø 200mm et largueur 180m

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• Finition peinture teinte RAL au choix
• Plaque constructeur

Berce

• Poutre en UPN 200 mm, avec écartement de classe 2 soit 1060mm. Avec toilage sur 1500mm en ép. 6mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce en intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’ ép.10mm

Face avant

• Tôle lisse en acier ép.4 mm avec un ceinture de rive en tube carré 80x80x5
• Crochets de bâche

Planchers

• Tôle lisse en acier ép. 6 mm, renforcée par les traverses en UPAF 30x60x30 ep 3mm avec calepinage donnant un appui tous les 315 mm

Côtés

• Tôle lisse en acier ép 4 mm, renforcée par des montants latéraux en UPAF 50x150x50 ep 3mm, avec calepinage 670 mm.
• Crochet de bâches sur les rives

Porte arrière:

• 2 vantaux sur cadre renforcé avec 6 charnières
• tôle ép. 4mm avec renforts horizontaux et verticaux
• verrouillage haut et bas à rattrapage de jeu
• crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)
• Crochets pour bâche ou filet.
• Plaque constructeur

Rouleaux

• 2 rouleaux renforcés monté sur cage et bague rtalon de Ø 200mm et largueur 180m

Traitement des surfaces

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudées
• finition peinture teinte RAL au choix.

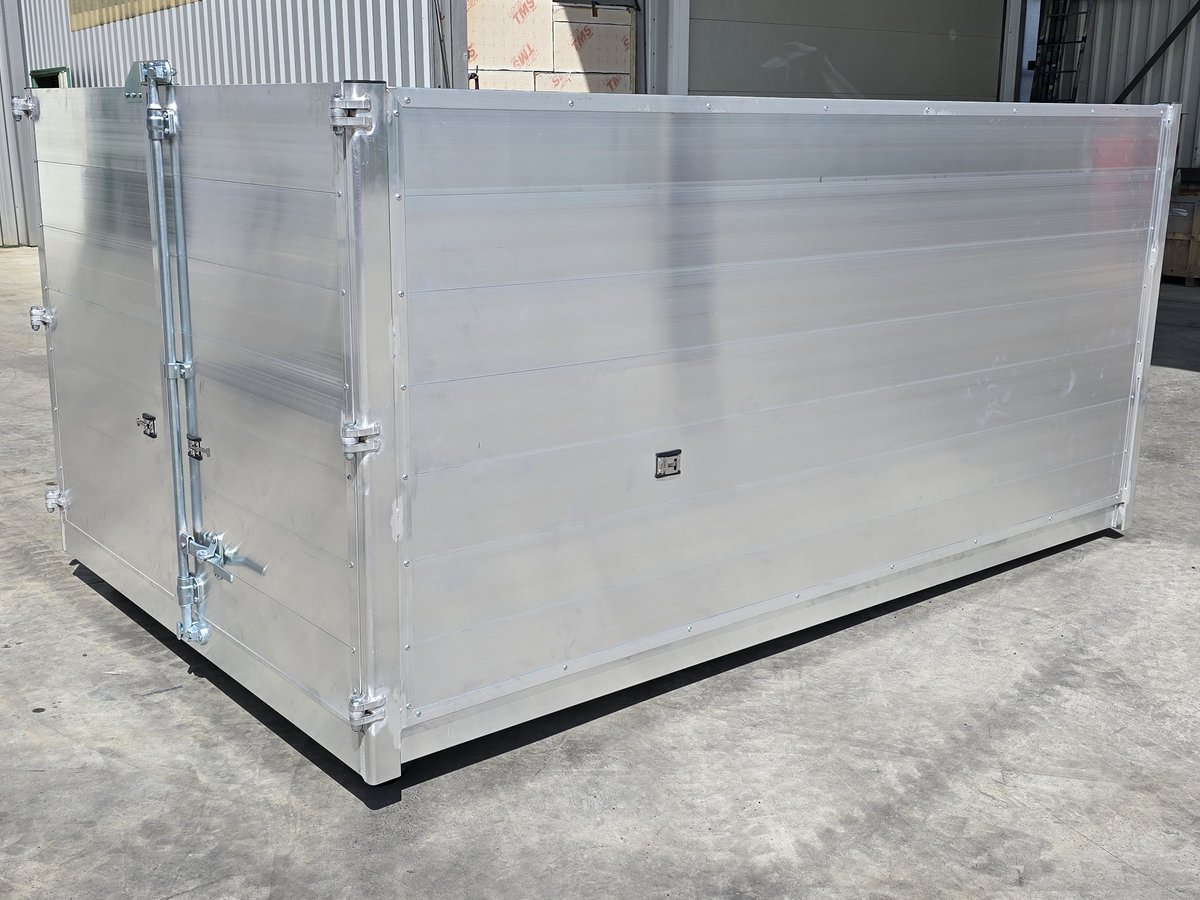

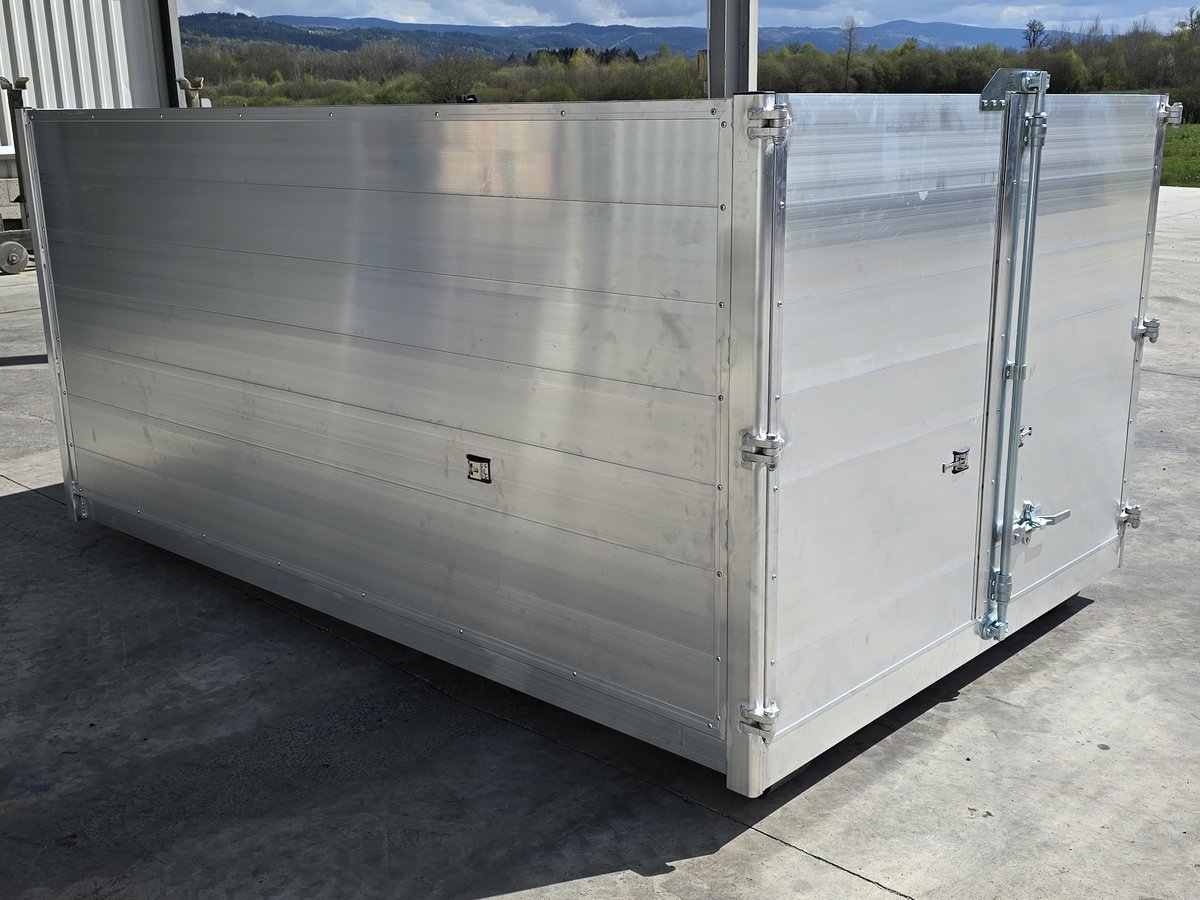

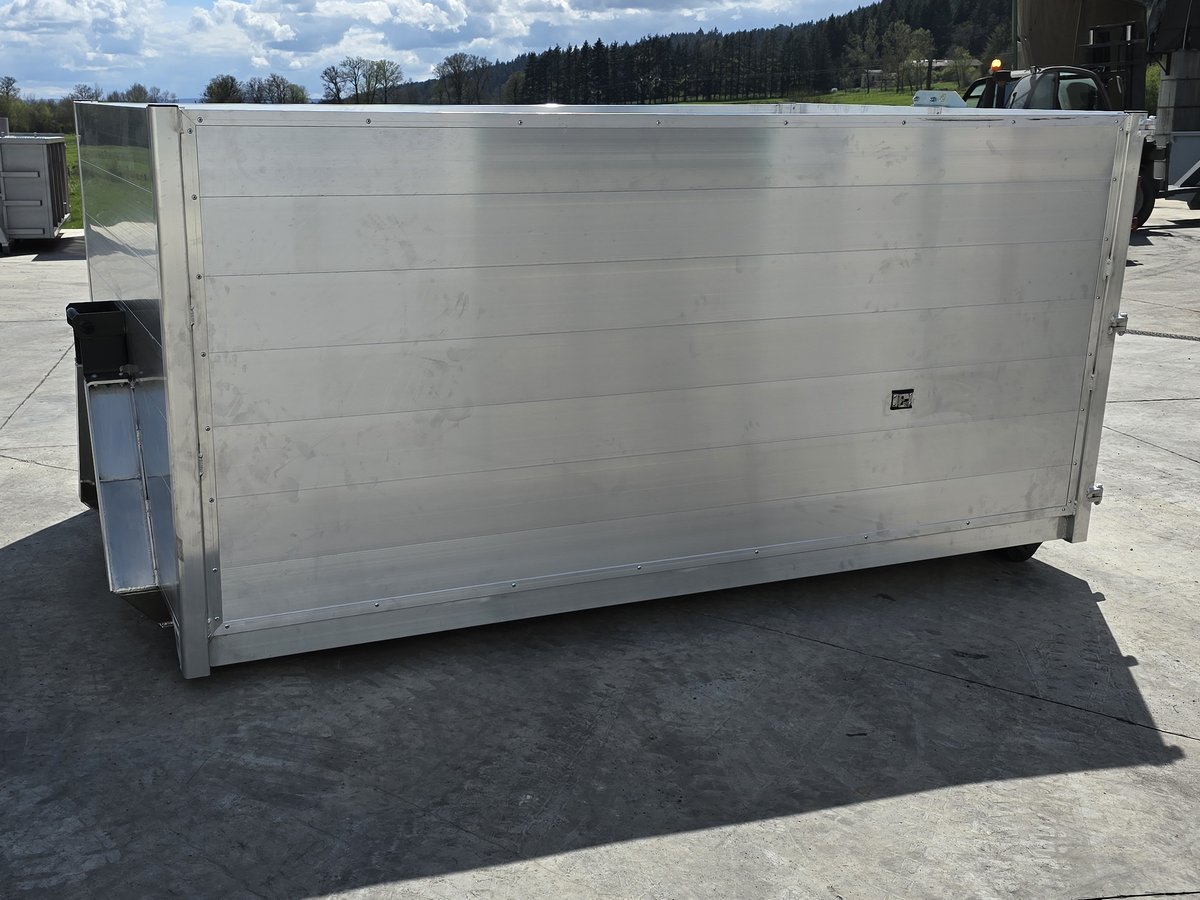

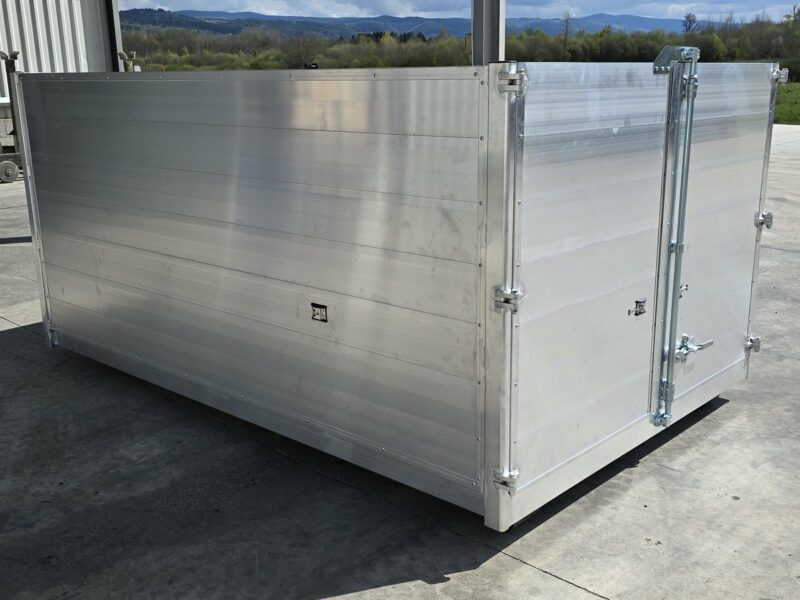

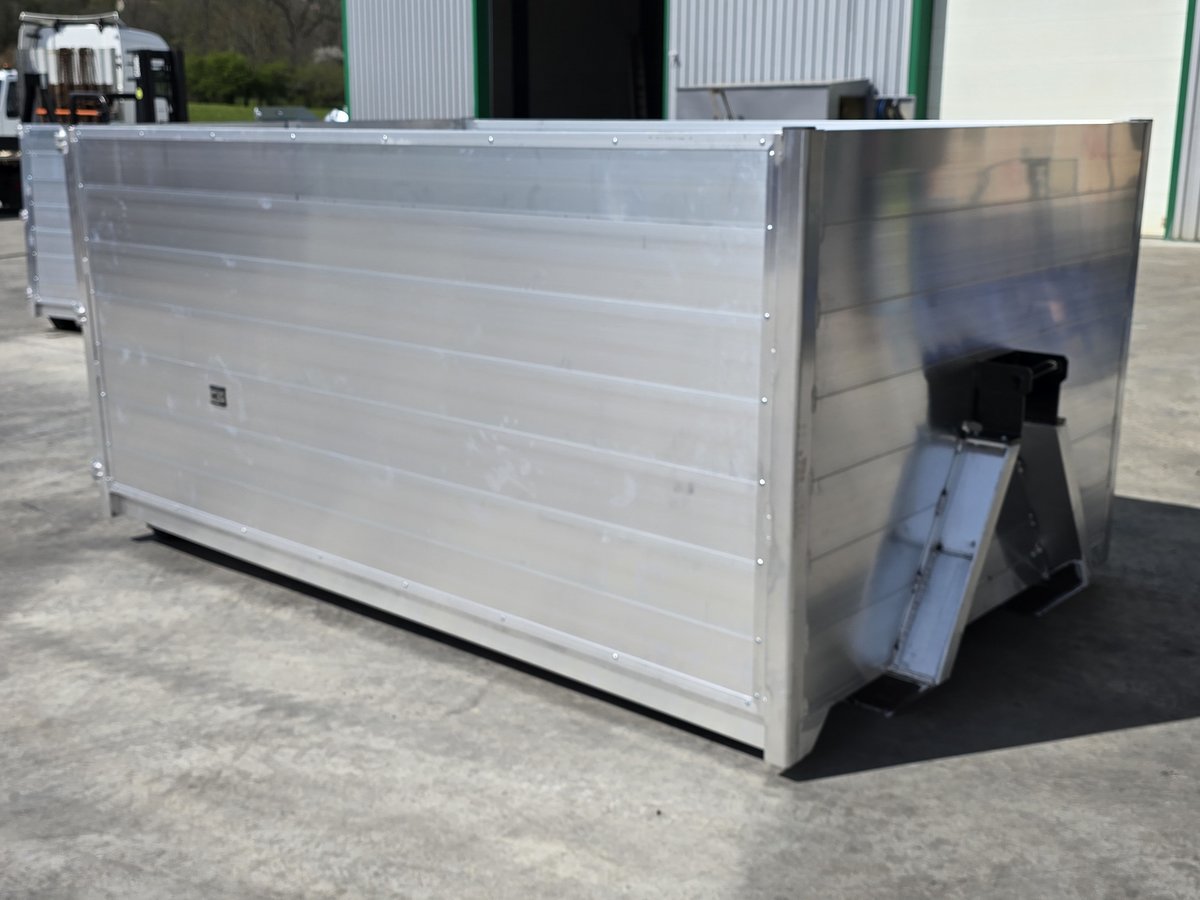

Dimensions

• Extérieur L. 3258 x l. 2076 mm x H 1500mm
• Dimensions utiles : L. 3200 x l. 2000 mm x H. 1400mm

Face avant

• Face avant en aluminium H.1570 mm

Côtés

• Parois latérales fixes Alu Brut H 1400 mm
• 2 Longerons H.140m
• Entre-axes Ext. longerons : 1060 mm

Face arrière

• Portillon face arrière H.1500 brut avec charnière et fermetures
• 2 Poteaux arrières

Rouleaux

• 2 Rouleaux arrière en acier boulonné pour berce aluminium

Berce

• Poutre en UPN 180mm, avec écartement de classe 2 soit 1060mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce en intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’ép.10mm

Face avant

• Tôle lisse en acier ép.3 mm avec une ceinture de rive en tube carré 80x80x3
• Crochets de bâche

Planchers

• Tôle lisse en acier ép. 4 mm, renforcée par les traverses en UPAF de 30x60x30, épaisseur 3mm, avec un calepinage donnant un appui tous les 440mm

Côtés

• Tôle lisse en acier ép 3 mm, renforcée par des montants latéraux en UPAF 150x50x3, avec calepinage 950mm.
• Ceinture haute et basse 120x80x3, ceinture arrière 80x80x5
• Crochet de bâches sur les rives

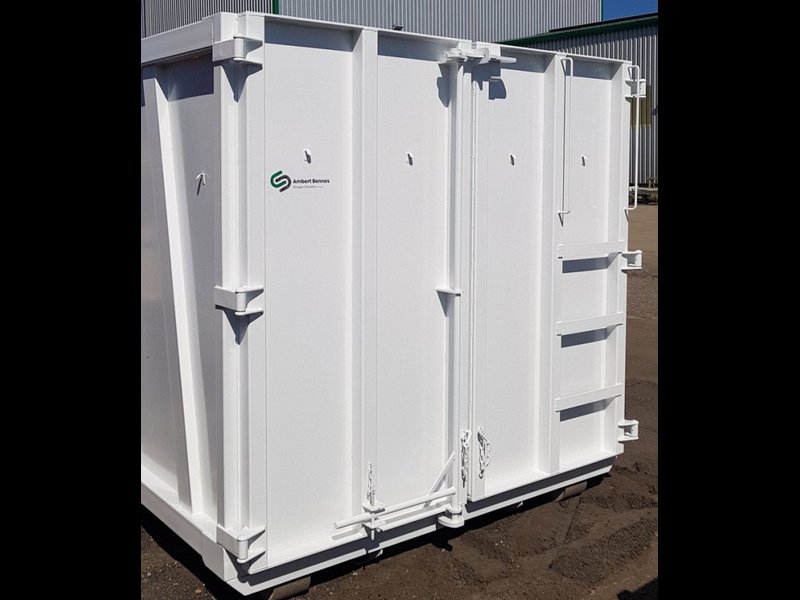

Porte arrière

• 2 vantaux sur cadre renforcé
• tôle ép. 3mm avec renforts horizontaux et verticaux
• verrouillage haut et bas à rattrapage de jeu
• crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)
• Crochets pour bâche ou filet.
• Plaque constructeur

Rouleaux

• 2 rouleaux renforcés montés sur cage et bague rtalon de Ø 200mm et largueur 180 mm

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudées
• Finition peinture teintes RAL au choix
