Berce

• Poutre en UPN 200mm, avec l’écartement classe 2 soit 1060mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’ép.10mm

Face avant

• Tôle lisse en acier ép.4 mm avec une ceinture de rive en tube carré 80x80x3.
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection de la face avant en tôle de 2mm.

Plancher

• Tôle lisse en acier ép. 6 mm, renforcée par les traverses en tube carré de 60 à grande rigidité avec écartement réduit donnant un appui tous les 310 mm.
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection du dessous avec tôle de 2mm

Côtés

• Tôle lisse en acier ép 4 mm, renforcée par Montants latéraux UPAF conception AMBERT BENNES, d’une très grande rigidité avec intervalle 670 mm.
• Ceinture de rives en tube 80x80x3.
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection des côtes avec tôle de 2mm

Toiture

• Tôle larmée  en acier ép 3/5 mm, renforcée par traverse tube 60x60x3. Ceinture de rives en tube 80x80x3.
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection des côtes avec tôle de 2mm

Trappes

• 2 ou 4 trappes pour chargement sur charnières avec structure tôlée.
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection des côtes avec tôle de 2mm.

Trappe de vidage

• Trappe guillotine sur dimensions.
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection de la porte  avec tôle de 2mm.

Rouleaux

• 2 rouleaux renforcés montés sur cage et bague ertalon de Ø 200 mm et largueur 180mm

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture teinte RAL au choix
• Plaque constructeur

Berce

• Poutre en UPN 200mm, avec l’écartement classe 2 soit 1060 mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur.
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’épaisseur 10mm.

Face avant

• Tôle lisse en acier ép.4 mm avec une ceinture de rive en tube carré 80x80x3mm
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection de la face avant en tôle de 2mm.

Planchers

• Tôle lisse en acier ép. 6 mm, renforcée par les traverses en tube carré de 60 à grande rigidité avec écartement réduit donnant un appui tous les 310 mm
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6
• Doublage pour protection du dessous avec tôle de 2mm

Côtés

• Tôle lisse  en acier ép 4 mm, renforcée par Montants latéraux UPAF conception AMBERT BENNES, d’une très grande rigidité avec intervalle 670 mm
• Ceinture de rives en tube 80x80x3. Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection des côtes avec tôle de 2mm

Porte arrière:

• 2 vantaux sur cadre renforcé avec 4 charnières Tôle ép. 4mm avec renforts horizontaux et verticaux
• Verrouillage haut et bas à rattrapage de jeu
• Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection de la porte  avec tôle de 2mm.
• Trappes à enrobé à guillotine spéciale

Rouleaux

• 2 rouleaux renforcés

Traitement des surfaces et finition

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture teinte RAL au choix
• Plaque constructeur

Berce

• Poutre en UPN 200mm, avec l’écartement classe 2 soit 1060 mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’épaisseur 10mm.

Face avant

• Tôle lisse en acier ép.4 mm avec une ceinture en tube carré 120x60x5mm
• Tube à l’extérieur

Plancher

• Largeur intérieure 2400mm.
• Tôle lisse en acier ép. 6 mm, renforcée par les traverses en U profilé avec écartement donnant un appui tous les 190mm.

Côtés

• Tôle lisse en acier ép 4 mm, renforcée par montants obliques latéraux UPAF 50x200x50x4 conception AMBERT BENNES.
• Ceinture de rives en tube de 120x60x5.
• Profil de renfort de liaison panneau / plancher sur la partie basse permettant aussi le sanglage.

Goussets

• AV et AR ép : 10mm.

Porte universelle encastrée

• Tôle ép. 4mm avec renforts horizontaux et verticaux
• Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas) 1 battant en tube 80x80x5 avec 2 cales anti déformation.
• 2 Articulations haut démontable.
• 2 Vantaux renforcée en tube 80x80x5 sur 4 charnières renforcée avec Tôle lisse ép. 4mm
• Verrouillage haut + bas avec excentrique
• 2 Crochets bas à rappel automatique
• Commande d’ouverture latérale.

Rouleaux

• 2 rouleaux renforcés montés sur cage et bague ertalon de Ø 200 mm et largueur 180mm

Traitement des surfaces et finitions

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture teintes RAL au choix
• Plaque constructeur,

Dimensions

• L 4500 x l 2300 x h 600 mm

Berce

• Poutre en UPN 180mm, avec toilage en ép. 6mm sur 1500mm, et avec l’écartement classe 2 soit 1060mm
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’ ép.10mm

Face avant

• Tôle lisse en acier ép.3 mm avec une ceinture de rive en tube de 80x80x3 et UPN de 80 à l’horizontale
• Hauteur face avant 1500mm

Ridelles côté chauffeur

• Cadre tubulaire 40x40x4 avec renfort par 3 UTP 40x60x40x3, avec tôle lisse ép.3mm
• 3 charnières d’articulations par ridelle sur le bas.
• Poignée de fermeture encastrée à chaque extrémité de ridelle avec gâchette de sécurité d’ouverture
• Poteaux milieux amovibles et arrière fixes

Ridelle fixe côté passager

• tôle ép. : 4 et montant espace 490mm ép. : 4.
• Ceinture de rives en tube de 120x60x5.

Porte arrière

• 2 vantaux sur cadre renforcé avec 4 charnières
• Tôle ép. 4mm avec renforts horizontaux et verticaux
• Verrouillage haut et bas à rattrapage de jeu
• Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)

Plancher

• épaisseur : 4 mm
• Traverses : tubes de 60x60x5 avec écartement réduit donnant un appui tous les 300 mm.
• Ceinture en tube de 80x80x5 avec plat de sanglage périphérique.

Rouleaux

• 2 rouleaux renforcés montés sur cage et bague ertalon de Ø 200 mm et largueur 180mm.

Traitement des surfaces et finitions

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• Finition peinture teintes RAL au choix
• Plaque constructeur

Berce

• Poutre en UPN 140 mm, avec l’écartement classe 2 soit 1060mm
• Potence avant en UPN 180 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Écartement des rouleaux ext. 1530mm
• Axe de préhension en rond d’acier XC38 de Ø 40 mm, monté dans une cage  » tôle de choc » d’ ép.6mm

Face avant

• Tôle lisse en acier ép.2.5 mm avec une ceinture de rive
• Crochets de bâche ou filets
• Porte échelle

Plancher

• Tôle lisse en acier ép. 3 mm, renforcée par les traverses en tube carré de 60 à grande rigidité avec écartement donnant un appui tous les 690 mm.
• Avec demi-traverse sur 1500mm donnant un appui supplémentaire tout les 340mm.

Côtés

• Tôle lisse en acier ép 3 mm, renforcée par Montants latéraux en UTP, avec intervalle 670 mm
• Ceinture de rive et montants arrière en tube 60x60x3.
• crochets de bâche ou filets sur les rives

Porte arrière:

• 2 vantaux sur cadre renforcé avec 4 charnières
• tôle ép. 3mm avec renforts horizontaux et verticaux
• verrouillage haut et bas à rattrapage de jeu
• crémone de fermeture centrale simple en rond plein (accrochage haut et bas)
• Crochets pour bâche ou filet.

Rouleaux

• 2 rouleaux renforcés monté sur cage et bague rtalon de Ø 160mm et largueur 180m

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture teinte RAL au choix

Plaque constructeur

Berce

• Poutre en UPN 200 mm, avec l’écartement classe 2 soit 1060mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’ ép.10mm

Face avant

• Tôle lisse en acier ép.4 mm avec une ceinture de rive en tube carré 80x80x3mm

Planchers

• Tôle lisse en acier ép. 6 mm, renforcée par les traverses en tube carré de 60x60x5mm à grande rigidité avec écartement réduit donnant un appui tous les 310 mm

Côtés

• Tôle lisse en acier ép 4 mm, renforcée par Montants obliques latéraux UPAF 50x200x50x4 conception AMBERT BENNES
• Ceinture de rives en tube de 80x80x5mm
• Profil de renfort de liaison panneau / plancher sur la partie basse, permettant aussi le sanglage

Porte arrière:

• 2 vantaux sur cadre renforcé avec 4 charnières
• tôle ép. 4mm avec renforts horizontaux et verticaux
• verrouillage haut et bas à rattrapage de jeu
• Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)

Rouleaux

• 2 rouleaux renforcés montés sur cage et bague rtalon de Ø 200 mm et largueur 180mm.

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture teinte RAL au choix
• Plaque constructeur

Berce

• Poutre en IPN 180 mm, avec l’écartement classe 2 soit 1060mm.
• Potence avant en UPN 180 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’ ép. 10mm

Face avant

• Tôle lisse en acier ép.3 mm avec une ceinture de rive
• Crochets de bâche ou filets

Planchers

• Tôle lisse en acier ép. 4 mm, renforcée par les traverses en UTP de 20x60x60x4 à grande rigidité avec écartement donnant un appui tous les 450 mm.

Côtés

• Tôle lisse en acier ép. 3 mm, renforcée par montants latéraux en UTP 120x60x60x4, écartement de 650mm ou 1200mm
• crochets de bâche ou filets sur les rives

Porte arrière:

• 2 vantaux sur cadre renforcé avec 4 charnières
• tôle ép. 3mm avec renforts horizontaux et verticaux
• verrouillage haut et bas à rattrapage de jeu
• crémone de fermeture centrale simple en rond plein (accrochage haut et bas)
• Crochets pour bâche ou filet.

Rouleaux

• 2 rouleaux renforcés

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture teinte RAL au choix
• Plaque constructeur

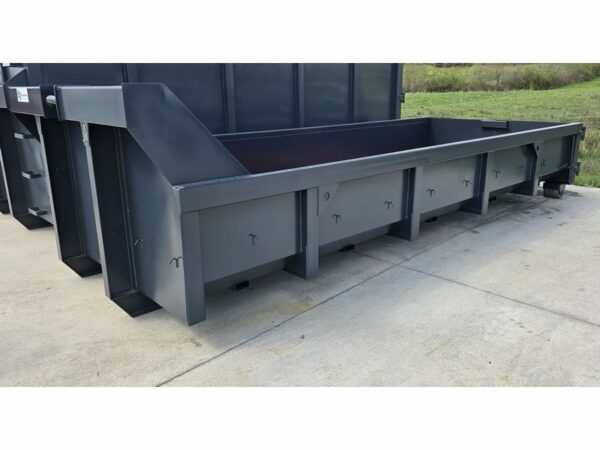

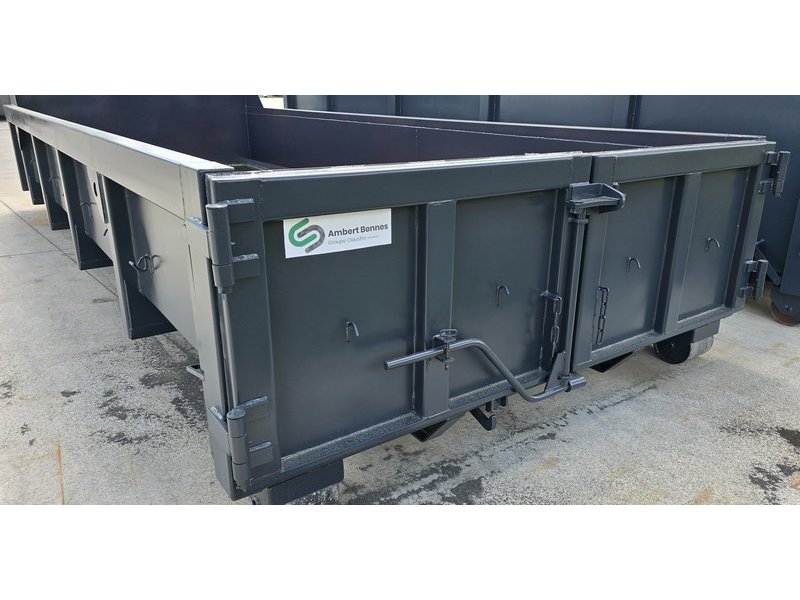

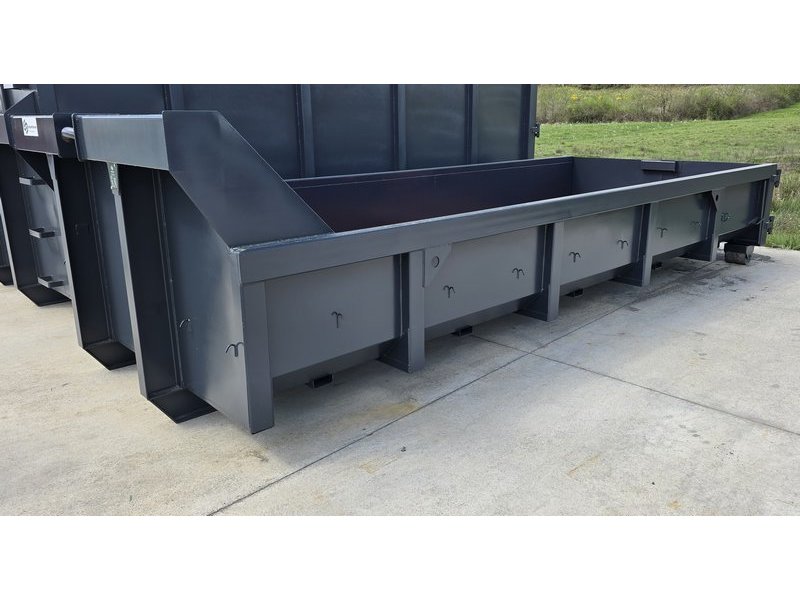

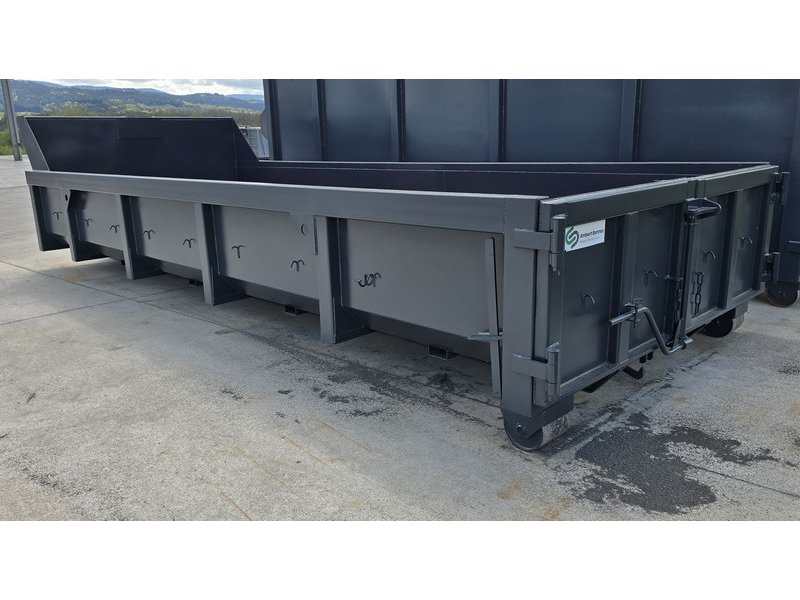

Berce

• Poutre en UPN 200mm, avec toilage en ép. 6mm sur 1500mm, et avec l’écartement classe 2 soit 1060mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage  » tôle de choc » d’ ép.10mm

Face avant

• Tôle lisse en acier ép.4 mm avec une ceinture de rive en upn 80.
• Hauteur face avant 1500mm
• Porte échelle en face avant + 200mm.

Planchers

• Planchers : épaisseur 6 mm en tôle lisse.
• Traverses IPN de 80 avec écartement réduit donnant un appui tous les 250 mm et permettant le chargement d’engins sans déformation du plancher du type « tôle ondulée ».
• Ceinture en UPN 80mm qui permet le sanglage périphérique.

Côté ridelles

• Cadre tubulaire 40x40x4 avec renfort par 3 UTP 40x60x40x3, avec tôle lisse ép.3mm.
• 3 charnières d’articulations par ridelle sur le bas.
• Poignée de fermeture encastrée à chaque extrémité de ridelle avec gâchette de sécurité d’ouverture
• Poteaux milieux amovibles et arrière fixes
• Crochets de bâche ou filet

Porte arrière:

• 2 vantaux sur cadre renforcé avec 4 charnières
• Tôle ép. 4mm avec renforts horizontaux et verticaux
• Verrouillage haut et bas à rattrapage de jeu
• Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)

Rouleaux

• 2 rouleaux renforcés monté sur cage et bague rtalon de Ø 200mm et largueur 180m

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture teinte RAL au choix
• Plaque constructeur,
