Mars 2021 : Cuves à enrobé

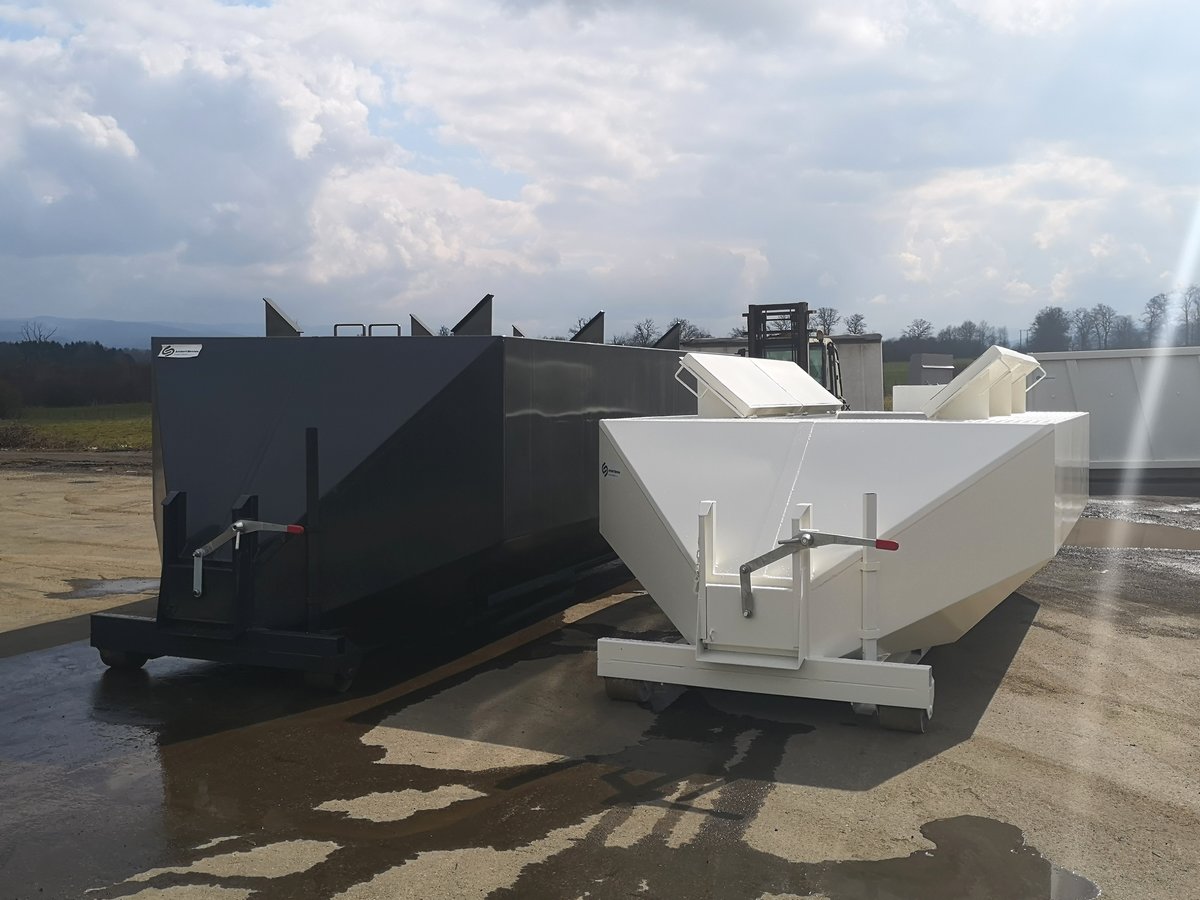

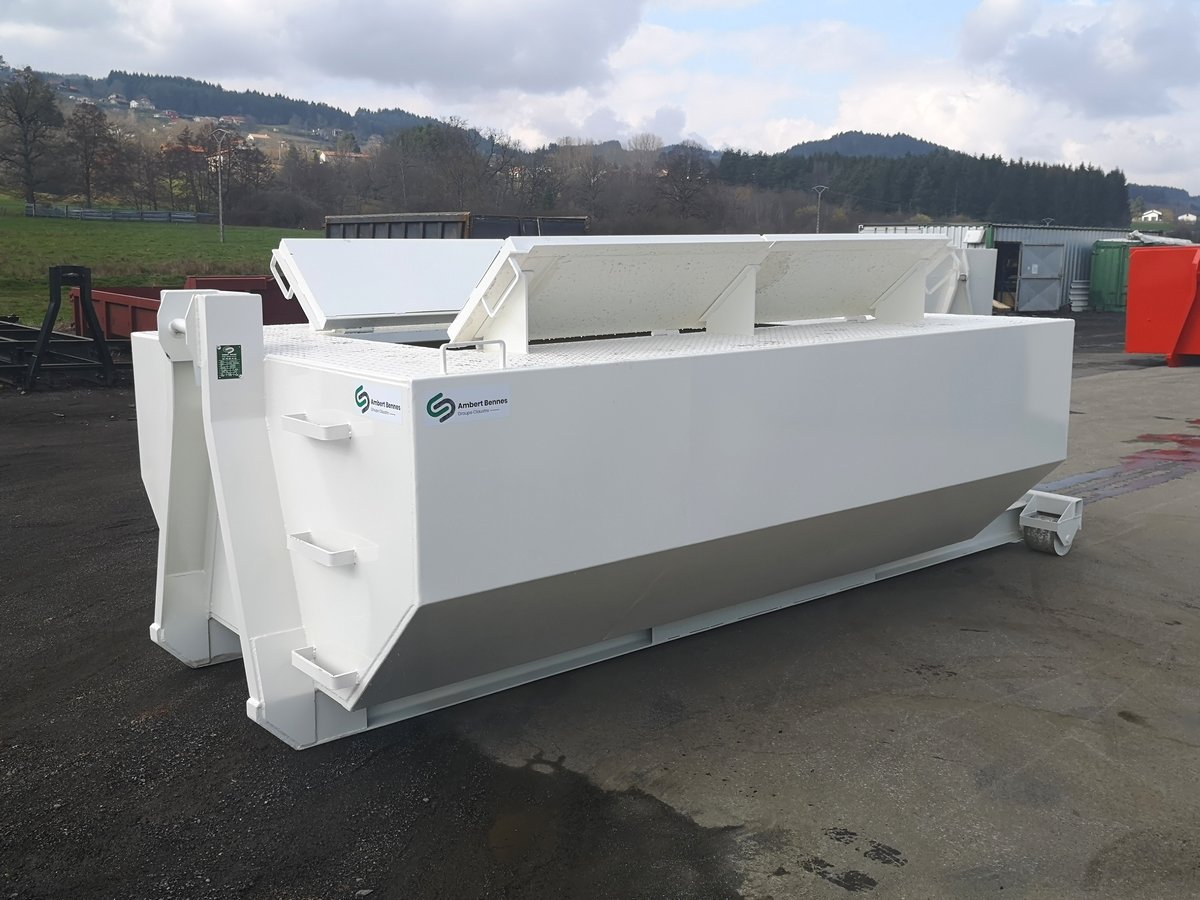

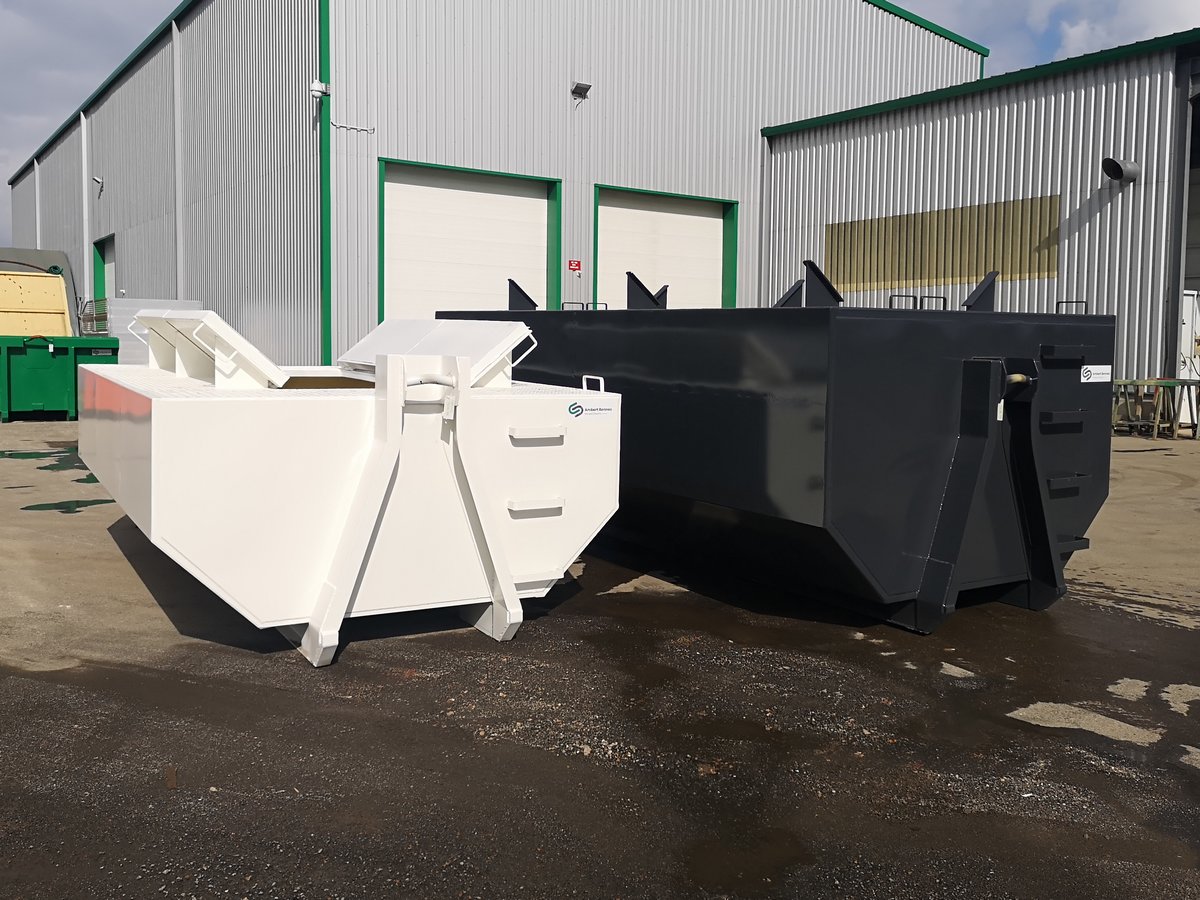

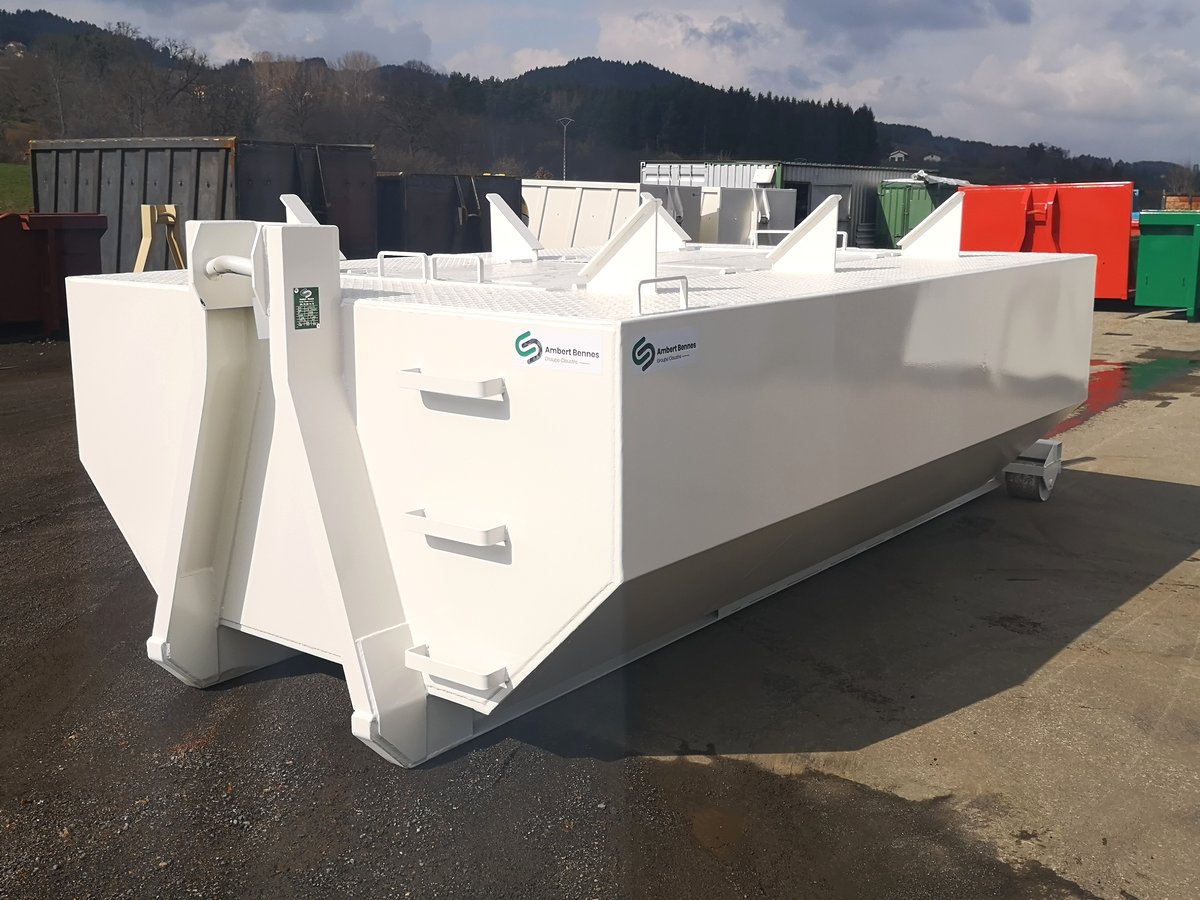

Réalisation de 2 cuves spéciales à enrobé (2 tailles), avec trappe de remplissage, trappe de vidage, et parois isolées en laine de roche.

Description

Dimensions utiles de la structure :

• L 4500 x l2300 x h1000 mm

Berce :

• Poutre en UPN 200mm, avec l’écartement classe 2 soit 1060mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’ép.10mm

Face avant :

• Tôle lisse en acier ép.4 mm avec une ceinture de rive en tube carré 80x80x3.
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection de la face avant en tôle de 2mm.

Plancher :

• Tôle lisse en acier ép. 6 mm, renforcée par les traverses en tube carré de 60 à grande rigidité avec écartement réduit donnant un appui tous les 310 mm.
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection du dessous avec tôle de 2mm

Côtés :

• Tôle lisse en acier ép 4 mm, renforcée par Montants latéraux UPAF conception AMBERT BENNES, d’une très grande rigidité avec intervalle 670 mm.
• Ceinture de rives en tube 80x80x3.
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection des côtes avec tôle de 2mm

Toitures :

• Tôle larmée en acier ép 3/5 mm, renforcée par traverse tube 60x60x3. Ceinture de rives en tube 80x80x3.
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection des côtes avec tôle de 2mm

Trappes :

• 2 ou 4 trappes pour chargement sur charnières avec structure tôlée.
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection des côtes avec tôle de 2mm.

Trappes vidage :

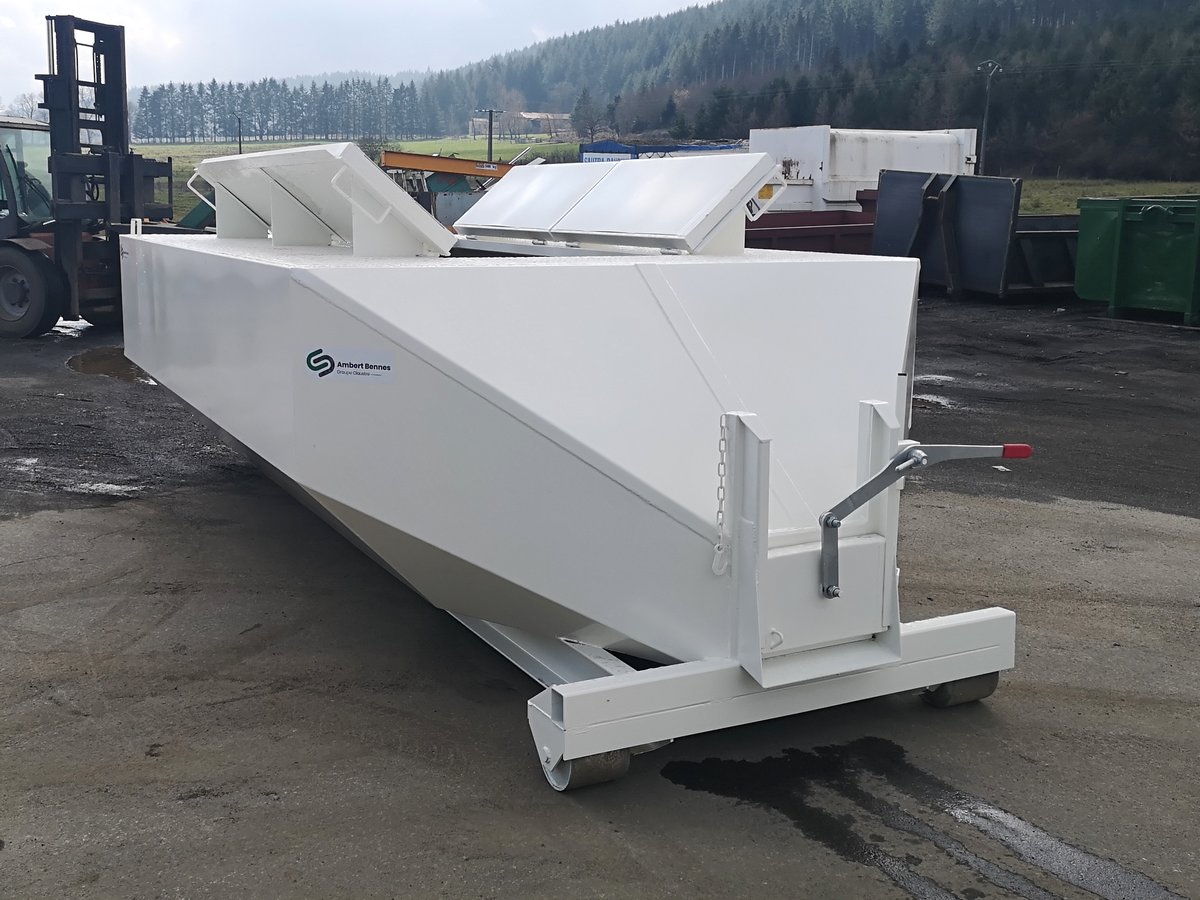

• Trappe guillotine sur dimensions.
• Isolation avec laine de roche épaisseur 60mm Coefficient 1,6.
• Doublage pour protection de la porte avec tôle de 2mm.

Rouleaux :

• 2 rouleaux renforcés montés sur cage et bague ertalon de Ø 200 mm et largueur 180mm.

Traitement des surfaces et finition:

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• Finition peintre teinte RAL
• Plaque constructeur
