Avril 2021 : benne à ridelles porte engin

Réalisation d’une benne à ridelles porte engin classe 2, avec 3 ridelles rabattables par côté

Description

Benne à ridelles porte engin classe 2 en conformité avec la NF R 17-108

Dimensions utiles de la structure :

• L 6000 x l2400 x h800 mm

Berce :

• Poutre en UPN 200mm, avec toilettage en ép 6mm sur 3000mmm et écartement classe 2 soit 1060mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’ép.10mm

Face avant :

• Tôle lisse en acier ép.4 mm avec une ceinture de rive en UPN 80
• Hauteur face avant ajourée 1700 mm
• Porte échelle en face avant
• 1 crochet + chaine pour accrochage lève palette

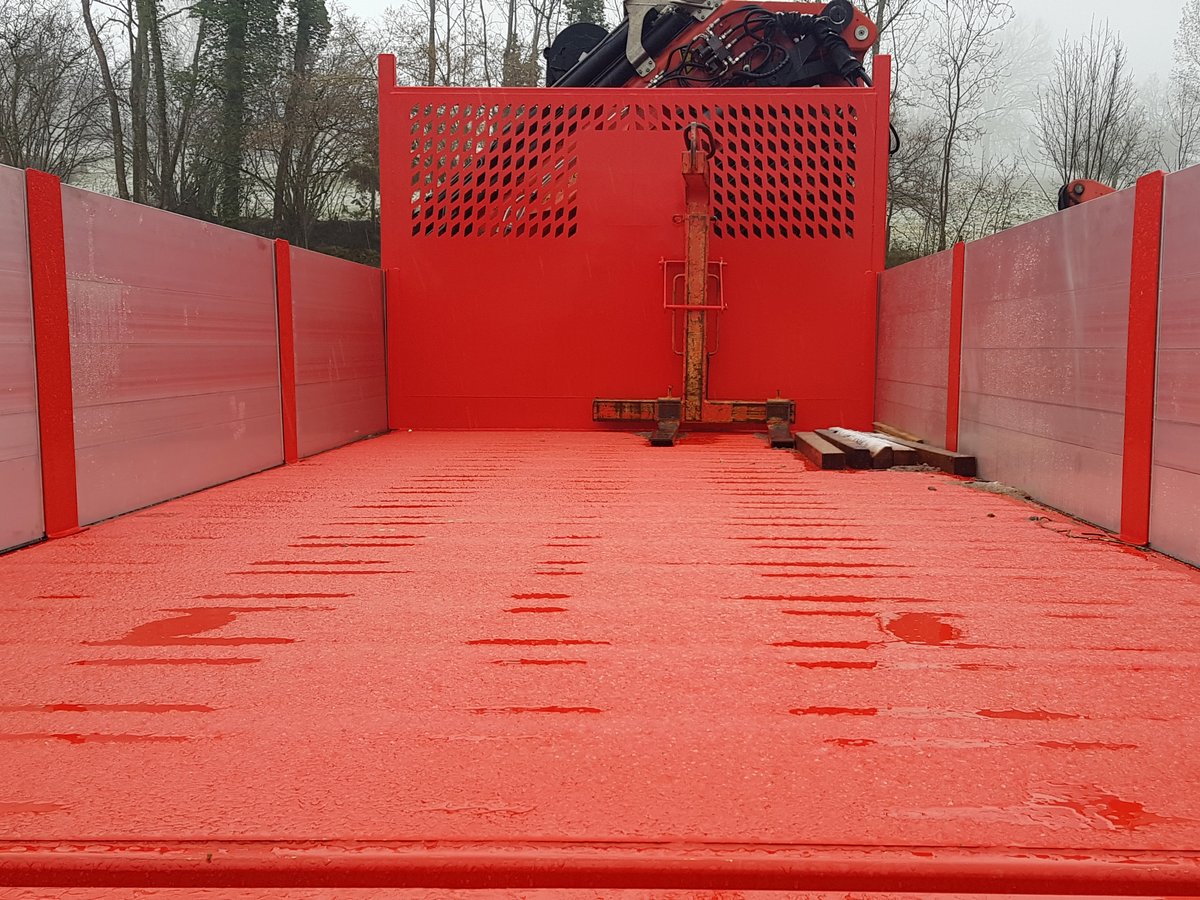

Plancher :

• Tôle lisse en acier ép. 6 mm
• Traverses UPAF 50x120x50x5mm avec écartement réduit donnant un appui tous les 300 mm.
• Ceinture en 80x80x5mm.
• Pose d’un fer plat sanglage périphérique.
• Traverse arrière en tube 80x80x5 mm.
• Soudure continue sur le plancher
• Plat de sanglage 60×10 sur rives.
• Doublage pour protection du dessous avec tôle de 2mm

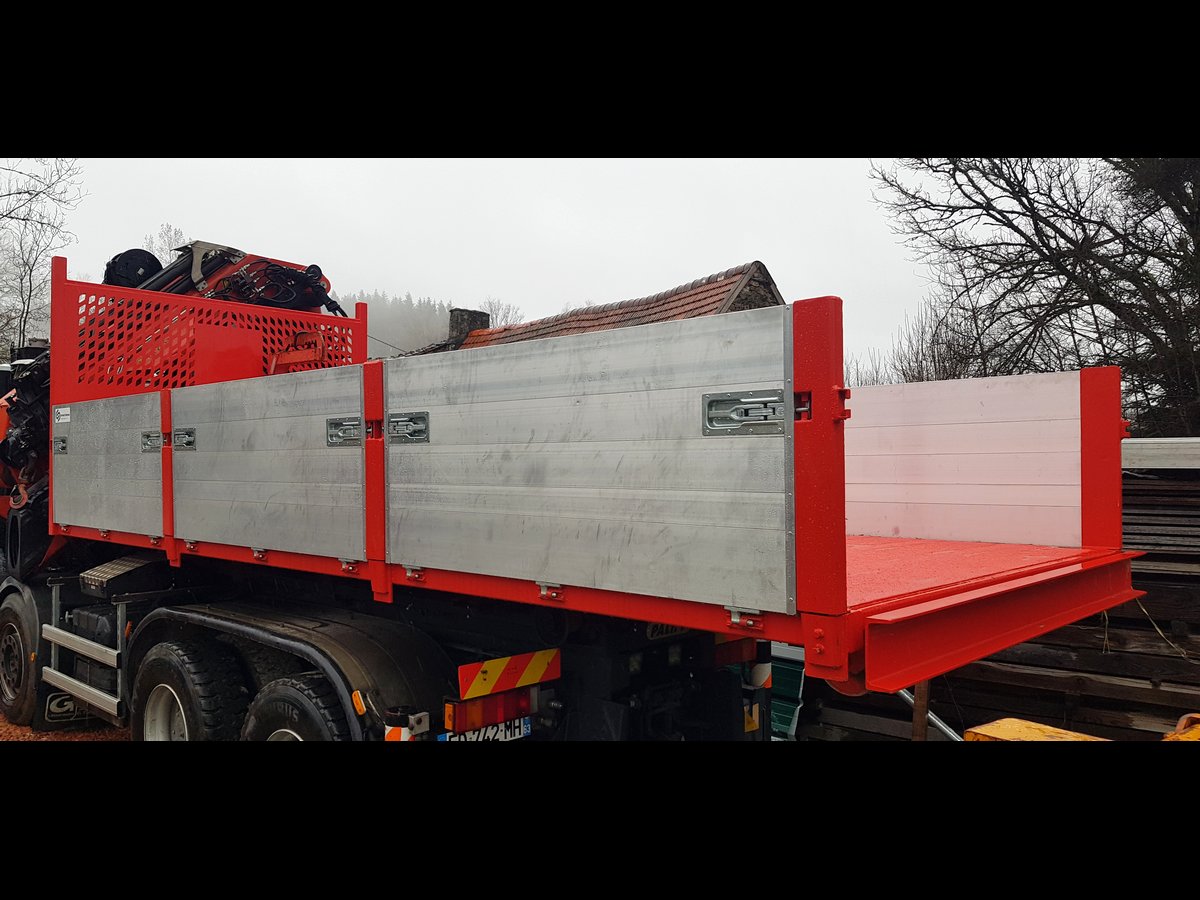

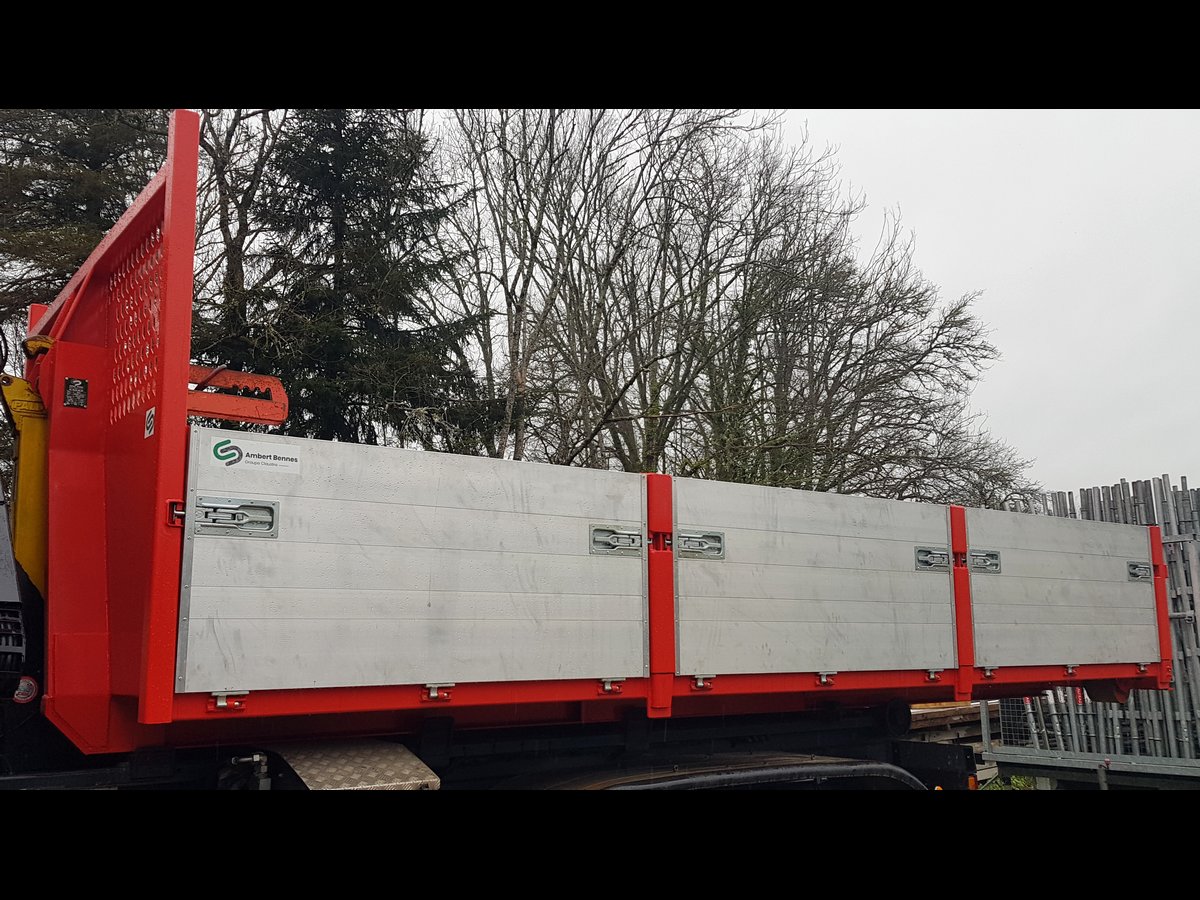

6 ridelles sur les côtés:

• Ridelles en aluminium anodisé ép 30mm
• 3 charnières d’articulations par ridelle sur le bas
• Poignée de fermeture TICO
• Poteaux milieux amovibles et arrière fixes

Porte arrière :

• 1 battant articulé en 3 point bas amovible.
• Structure alu ép: 30mm
• Déverrouillage avec fermeture TICO.

Crochets :

• Crochets pour bâches et filets

Rouleaux :

• 2 rouleaux renforcés montés sur cage et bague ertalon de Ø 200 mm et largeur 180mm.

Traitement des surfaces et finition:

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• Finition peinture teinte RAL 3020
• Plaque constructeur
