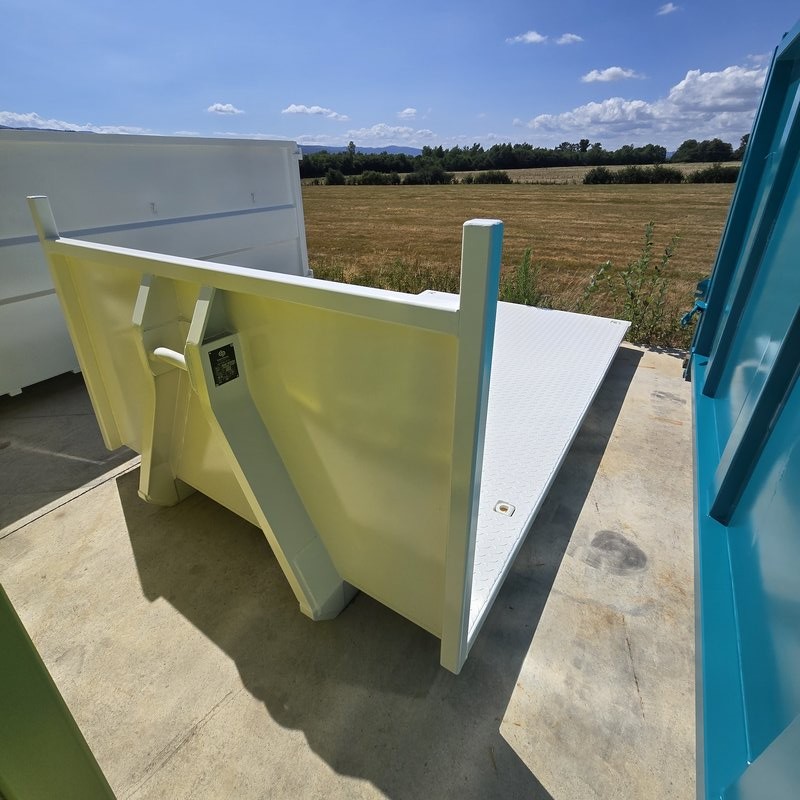

Plateau Classe 1

PLATEAU PORTE ENGIN en conformité avec la NF R 17-108

Dimensions utiles :

• L 3300 utiles x l 2000 mm



Berce :

• Poutre en UPN 140mm, avec toilage en ép. 6mm sur 1500mm, et avec l'écartement classe 2 soit 1060mm
• Potence avant en UPN 140 mm normalisée + renforts d'attache sur berce intérieur et extérieur
• Axe de préhension en rond d'acier XC38 de Ø 40 mm, monté dans une cage "tôle de choc" d'ép.6mm

Face avant

• Tôle lisse en acier ép.3 mm avec une ceinture de rive en UPN 60.
• hauteur face avant 1000mm
• Porte échelle en face avant.

Plancher

• Planchers : épaisseur 3/5 mm en tôles larmées.
• Traverses UPAF 50x120x50x4 mm avec écartement réduit donnant un appui tous les 400 mm
• Ceinture en tube 60x60x5 mm
• traverse arrière en tube 60x60x5 mm
• Soudure continue sur le plancher
• Plat de sanglage sous rive 60x8

Rouleaux:

• 2 rouleaux renforcés monté sur cage et bague rtalon de Ø 160mm et largeur 180m

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d'apprêt anti-corrosion et silicone sur les parties non soudée
• finition peinture teintes RAL au choix

Plaque constructeur
