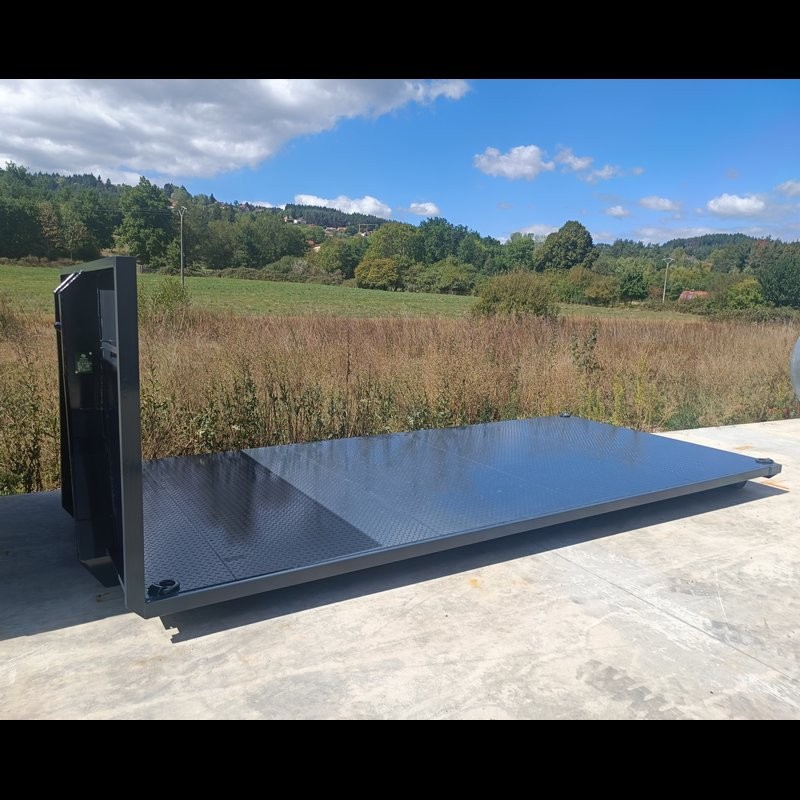

Plateau porte-engin Classe 2

Plateau porte engin Classe 2

En conformité avec la NF R 17-108

Dimensions utiles :

• L 5500 x l 2530 mm

Berce :

• Poutre en UPN 200mm, avec toilage en ép. 6mm sur 1500mm, et avec l'écartement classe 2 soit 1060mm.
• Potence avant en UPN 200 mm normalisée + renforts d'attache sur berce intérieur et extérieur
• Axe de préhension en rond d'acier XC38 de Ø 50 mm, monté dans une cage "tôle de choc" d'ép.10mm

Face avant:

• Tôle lisse en acier ép.4 mm avec une ceinture de rive en UPN 80.
• Hauteur face avant 1500mm
• Porte échelle en face avant.

Plancher:

• Planchers : épaisseur 5/7 mm en tôles larmées.
• Traverses UPAF 50x120x50x4 mm avec écartement réduit donnant un appui tous les 300 mm.
• Ceinture en tube 80x80x5 mm.
• Traverse arrière en tube 80x80x5 mm.
• Soudure continue sur le plancher.
• Plat de sanglage sous rive 60x10

Rouleaux:

• 2 rouleaux renforcés montés sur cage et bague ertalon de Ø 200 mm et largueur 180mm.

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d'apprêt anti-corrosion et silicone sur les parties non soudée
• Finition peinture teinte RAL 7016

Plaque constructeur
