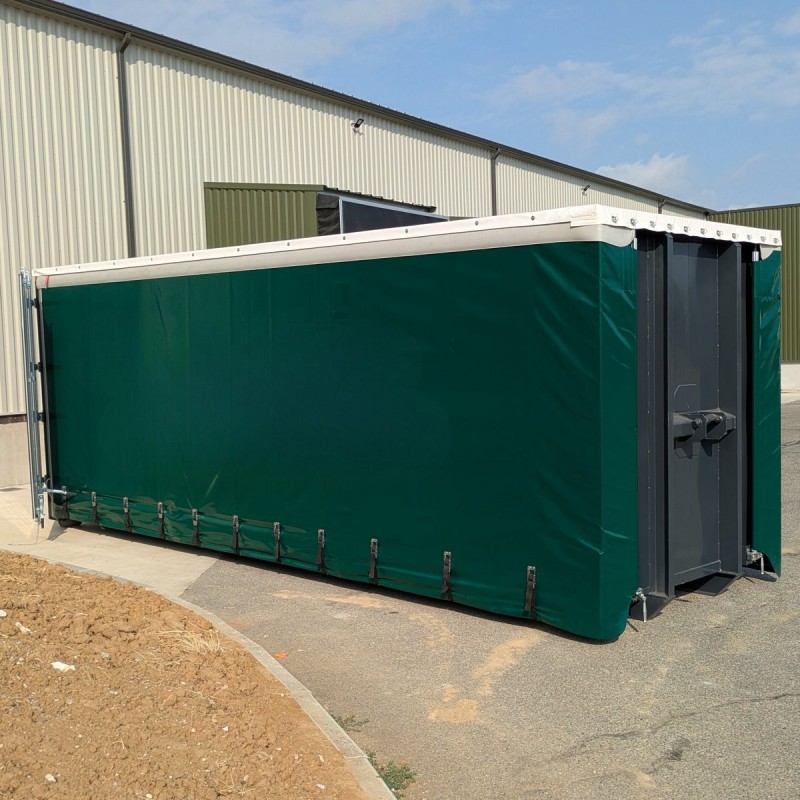

Benne à rideaux sur structure Tautliner

Benne à rideaux sur structure Tauliner

En conformité avec la NF R 17-108

Caractéristiques générales de la structures :

• L 6000 l 2450 h 2600mm

Berce :

• Poutre en UPN 200mm, avec toilage en ép. 6mm sur 1500mm, et avec l'écartement classe 2 soit 1060mm.
• Potence avant en UPN 200 mm normalisée + renforts d'attache sur berce intérieur et extérieur
• Axe de préhension en rond d'acier XC38 de Ø 50 mm, monté dans une cage " tôle de choc" d’ép.10mm

Face avant :

• Tôle lisse en acier ép.3mm avec une ceinture de rive en 80.
• Hauteur face avant 2500mm

Plancher:

• Planchers : épaisseur 4 mm en tôles lisses.
• Traverses UPAF 50x120x50x4 mm avec écartement réduit donnant un appui tous les 300 mm.
• Ceinture en tube 80x80x5 mm.
• Traverse arrière en tube 80x80x5 mm.
• Soudure continue sur le plancher.
• Plat de sanglage sous rive 60x10

Structure Tautliner :

• carrosserie porteur pour châsssis 2480mm - Carrosserie sans ridelles.
• Toit coulissant TK23 porteur incluant :
  - 2 poutres aluminium usinées - La traverse arrière coulissante/relevante et son jet d'eau
  - Les arceaux de toit assemblés
  - 2 bavettes de protections noires
  - La visserie d'assemblage sur face avant et arrière
  - Bâche de toit fournie et Option sandow Ø9mm dans retombée de bâche de toit (Coloris identique)

Rideaux:

• Tension de rideau par cliquet
• Jeu de poteaux arrière, en acier HLE (Haute limite élastique - Acier S355) :
  - Tension de rideau fixe - Finition des pieds arrière (Hors peinture métalisée et revernis) : Coloris à définir
• 4 Ranchers PLT18 (Soit 2 par côté) :
  - Tôle en acier HLE (Haute limite élastique
  - Acier S355) - Finition zinguée Sans réhausses Rideaux latéraux fournis (Toile 900gr/m²)
  - Coloris :
  - Option(s) du jeu rideaux :
  - Bande réfléchissante blanche (Conforme réglement ECE 104)
  - Faux ourlet bas de rideau
  - Renfort tête de poteau latéral
  - Sangle haute au galet


Porte arrière:

• 2 vantaux sur cadre renforcé avec 4 charnières
• Tôle ép. 3mm avec renforts horizontaux et verticaux
• Verrouillage haut et bas à rattrapage de jeu
• Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)

Rouleaux :

• 2 rouleaux renforcés montés sur cage et bague rtalon de Ø 200mm et largueur 180m.

Traitement des surfaces :

• Lessivage et dégraissage
• Couches d'apprêt anti-corrosion et silicone sur les parties non soudées
• Finition peinture teintes RAL au choix
