Oct 2022 – Benne à compartiment grand volume

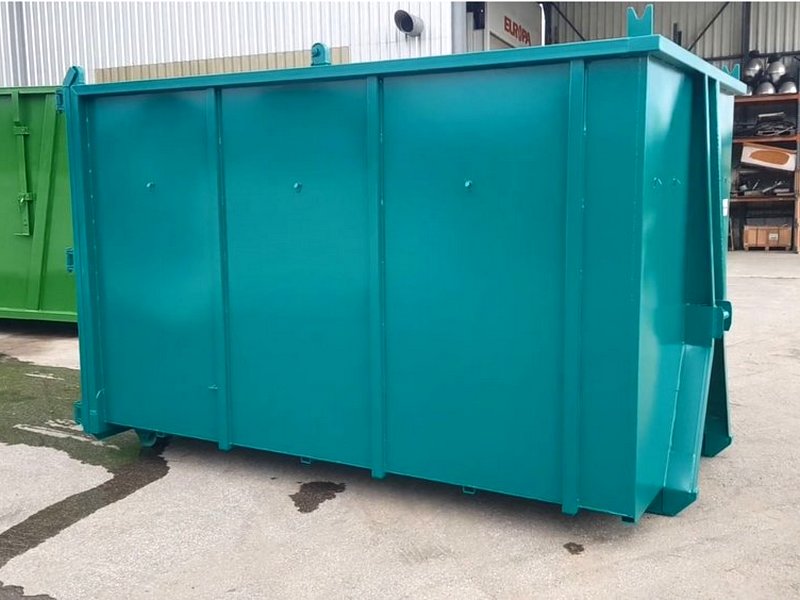

Réalisation d’une benne grand volume Classe 1 à compartiment pour le transport du bois.

Description

En conformité avec la NF R 17-108

Dimensions:

• Dimensions utiles de la structure : L 3300 x l 2100 x h 1200 mm

Berce :

• Poutre en UPN 140 mm, avec l’écartement classe 2 soit 1060mm.
• Potence avant en UPN 140 mm normalisée + renforts d’attache sur berce intérieur et extérieur.
• Écartement des rouleaux ext. 1530mm.
• Axe de préhension en rond d’acier XC38 de Ø 40 mm, monté dans une cage  » tôle de choc » d’ ép.6mm.

Face avant :

• Tôle lisse en acier ép.3 mm avec une ceinture de rive en tube carré 60×60.
• Liaison de renfort entre la potence et la rive sur la face avant.

Plancher :

• Tôle lisse en acier ép. 4mm, renforcée par les traverses en tube carré de 60 à grande rigidité avec écartement donnant un appui tous les 690 mm.
• Avec demi-traverse sur 1500mm donnant un appui supplémentaire tous les 340mm.

Côtés :

• Tôle lisse en acier ép 3 mm, renforcée par Montants latéraux en UTP, avec intervalle 670 mm.
• Montants arrière en tube 60x60x5

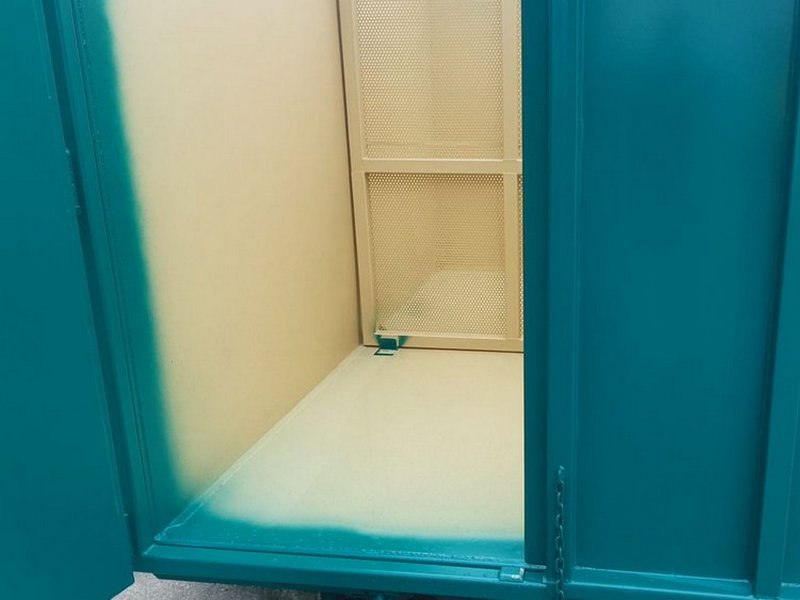

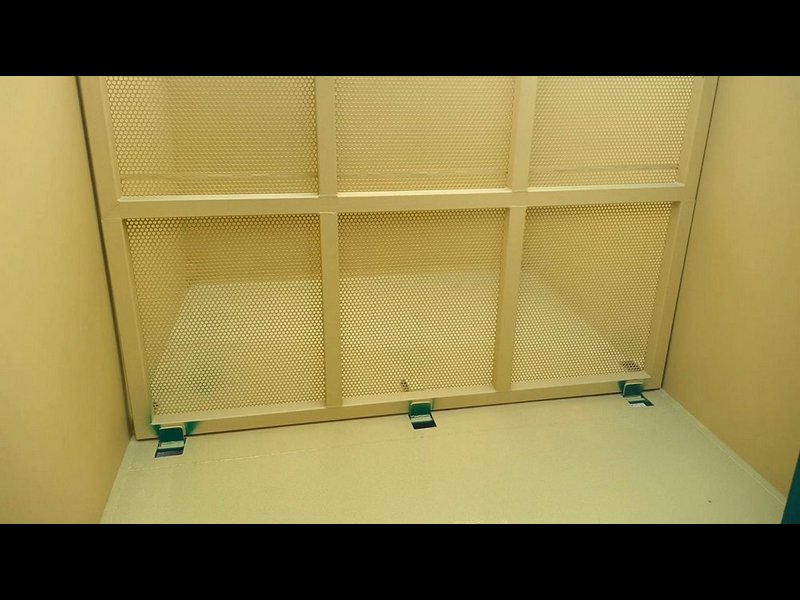

• Séparation intérieure amovible

Porte arrière :

• 2 vantaux sur cadre renforcé monté sur 4 charnières forgé, démontable.
• Tôle ép. 3mm avec renforts horizontaux et verticaux
• Verrouillage haut et bas à rattrapage de jeu
• Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)
• Porte universelle VUL sur 2 articulations hautes
• 2 vantaux sur 4 charnières démontables
• 2 verrouillages bas retour automatique
• Commande latérale d’ouverture manuelle

Anneaux :

• Anneaux pour bâches et filets

Rouleaux :

• 2 rouleaux renforcés montés sur cage et bague rtalon de Ø 160 mm et largeur 180mm.

Traitement des surfaces et finition :

• Lessivage et dégraissage
• Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
• Finition peinture teinte RAL au choix.
• Plaque constructeur
