Nov 2025 : plateau porte-engin Classe 2 avec ranchers
Fabrication d’un plateau porte engin Classe 2 sur mesure avec ranchers et anneaux d’arrimage
Description
En conformité avec la NF R 17-108
Dimensions utiles :
- L 6500 x l 2540mm
Berce:
- Poutre en IPN 200mm, avec toilage en ép. 6mm sur 1500mm, et avec l’écartement classe 2 soit 1060mm.
- Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
- Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’ép.10mm

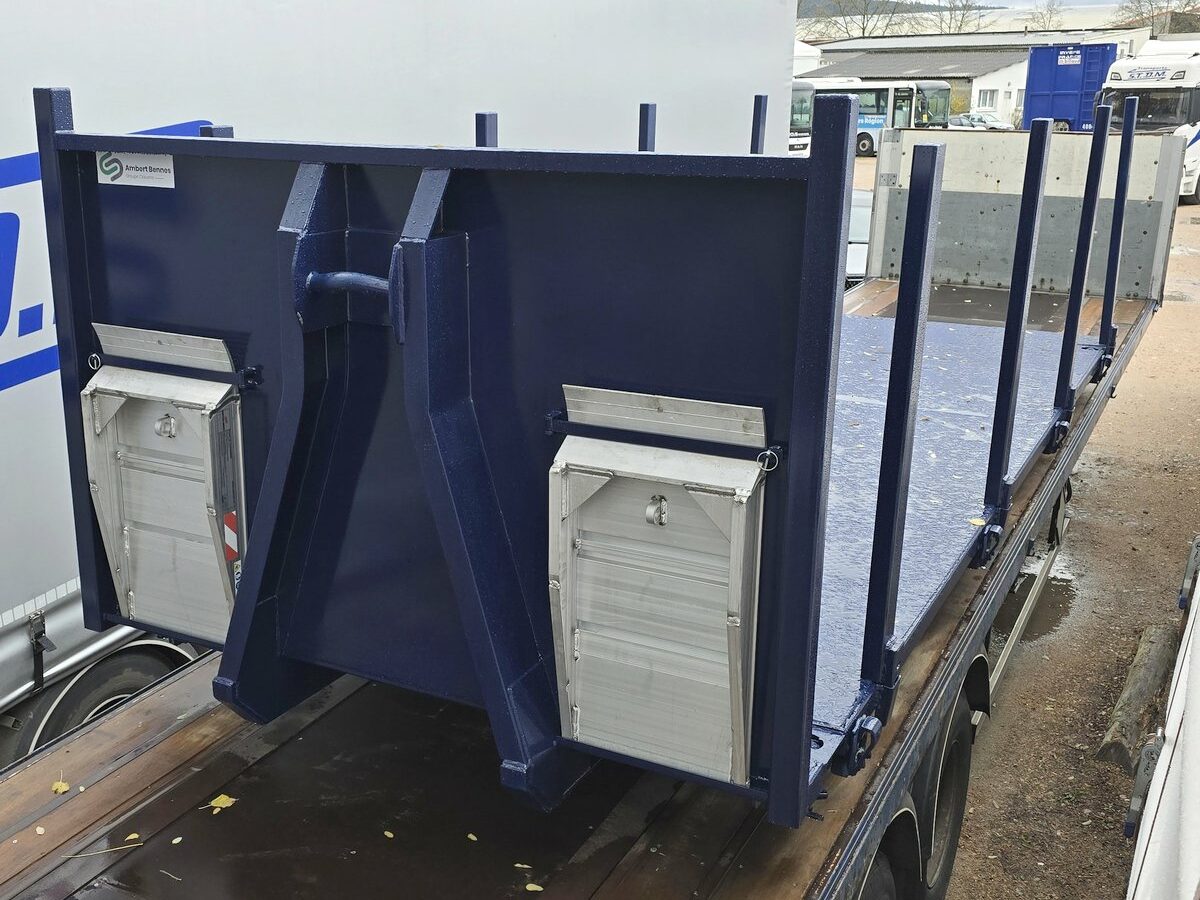

Face avant:
- Tôle lisse en acier ép.4 mm avec une ceinture de rive en UPN 80.
- Hauteur face avant 1500mm
- Porte échelle en face avant.

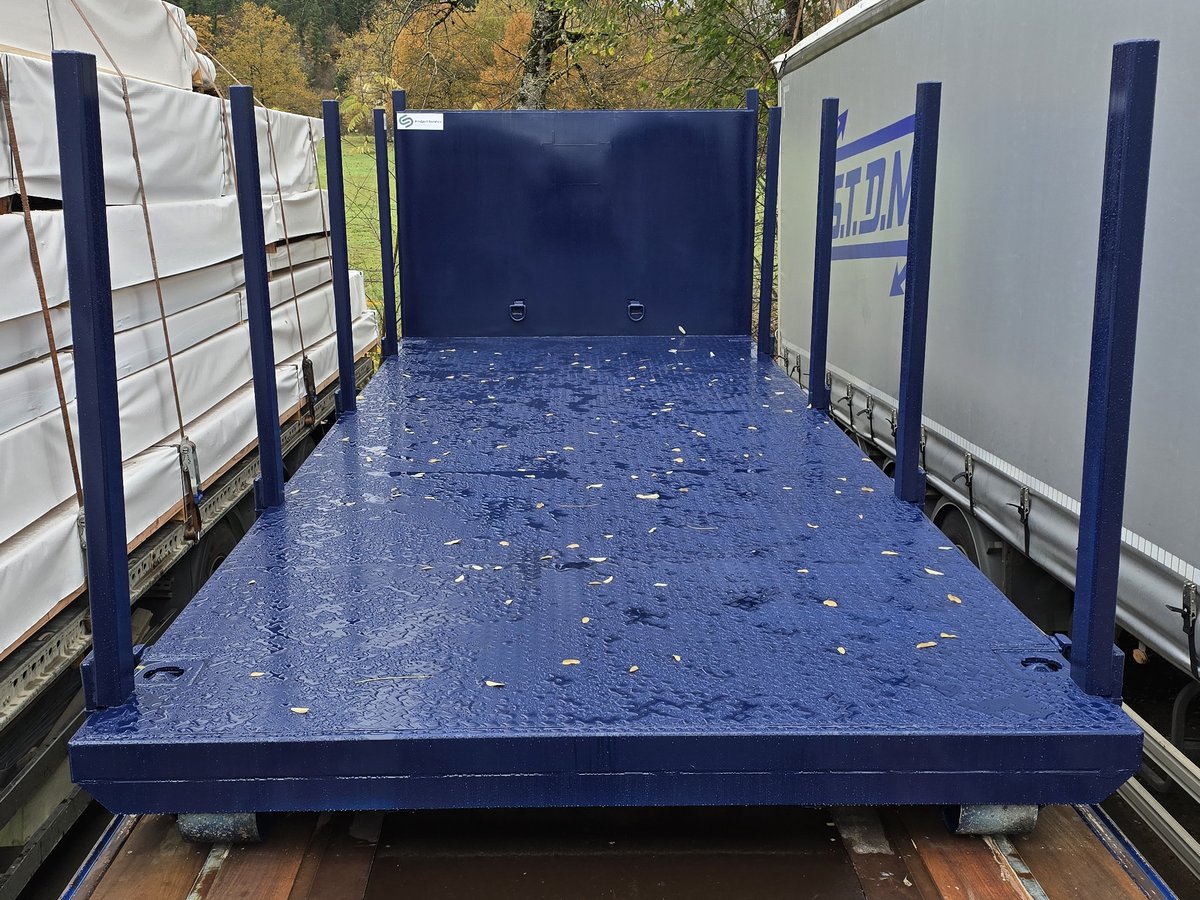

Plancher:
- Planchers épaisseur 5/7 mm en tôles larmées.
- Traverses UPAF 50x120x50x4 mm avec écartement réduit donnant un appui tous les 300 mm.
- Ceinture en tube 80x80x5 mm.
- Traverse arrière en tube 80x80x5 mm.
- Soudure continue sur le plancher.
- Plat de sanglage sous rive 60×104
- Verrous twist-locks pour container maritime 20 pieds

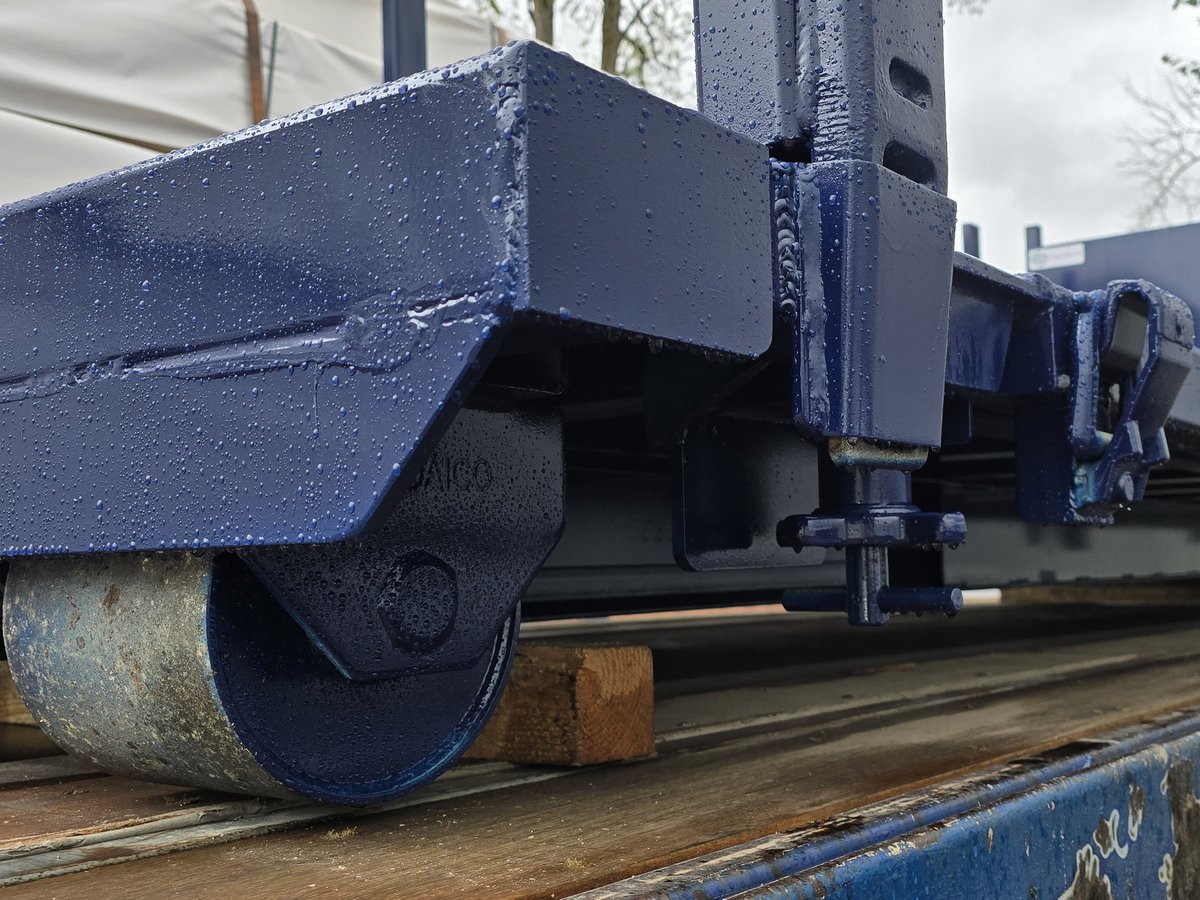

Rouleaux:
- 2 rouleaux renforcés montés sur cage et bague ertalon de Ø 200 mm et largueur 180mm
Traitement des surfaces et finition:
- Lessivage et dégraissage
- Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
- Finition peinture RAL
- Plaque constructeur
Options
- Anneaux d’arrimage 8T sur chape articulable sur 180°

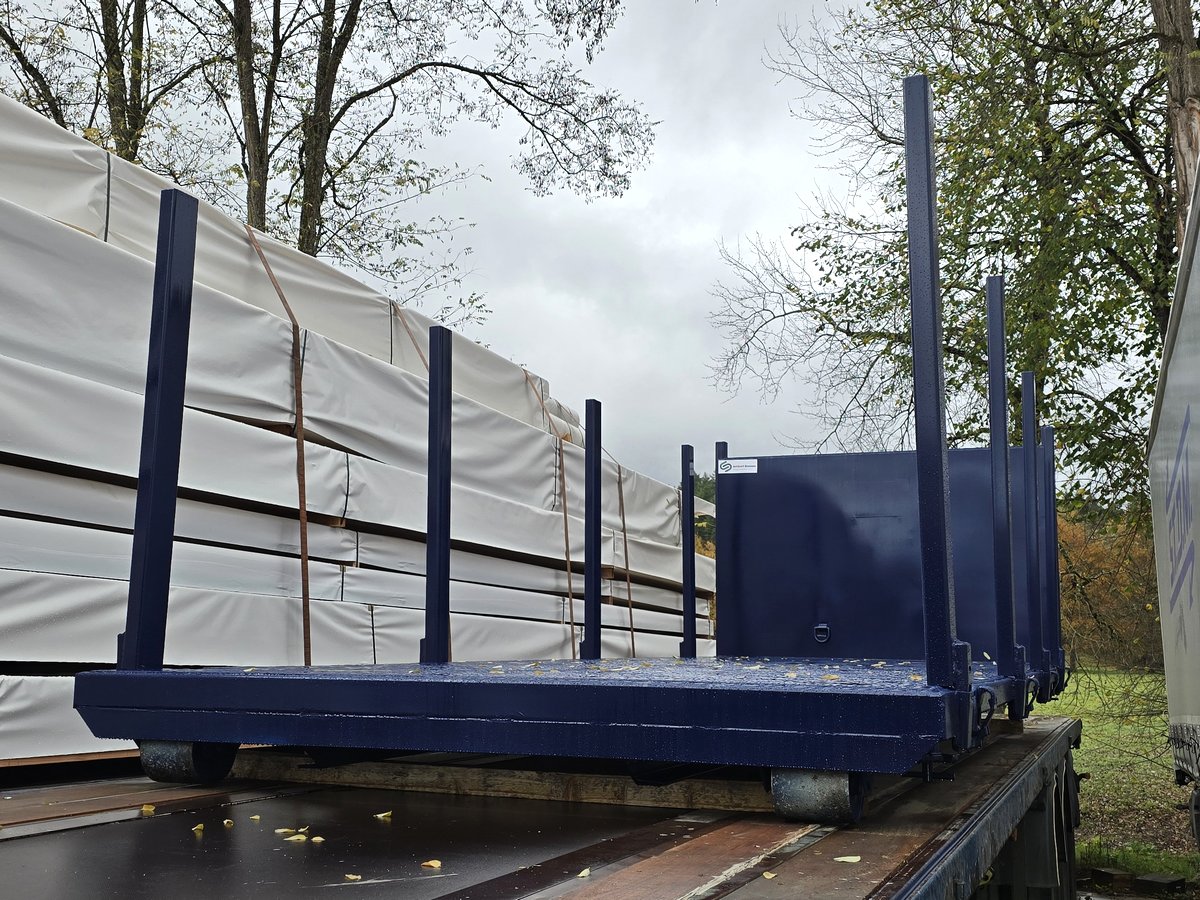

- Ranchers amovibles hauteur 1500mm (4 par cotés)
- Rampes aluminium L 1000mm capacité 7t500
- Support face avant
