Mars 2020 – benne TP hydraulique à ridelles en Hardox®

Cette benne à ridelles pour les travaux publics possède une porte hydraulique. Elle est fabriquée en Hardox®, un acier ultra-résistant et anti-abrasion, idéal pour le transport de sable, de pierres, de gravats…

Description

BENNE TP MONOCOQUE classe 2 en conformité avec la NF R 17-108

Dimensions utiles de la structure :

• L 6500 mm x l 2300 mm x h 800 mm

Berce :

• Poutre en UPN 200mm, avec l’écartement classe 2 soit 1060mm.
• Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur.
• Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage  » tôle de choc » d’ép.10mm.

Face avant :

• Tôle lisse en acier ép.4 mm avec une ceinture de rive en tube carré 80x80x3.

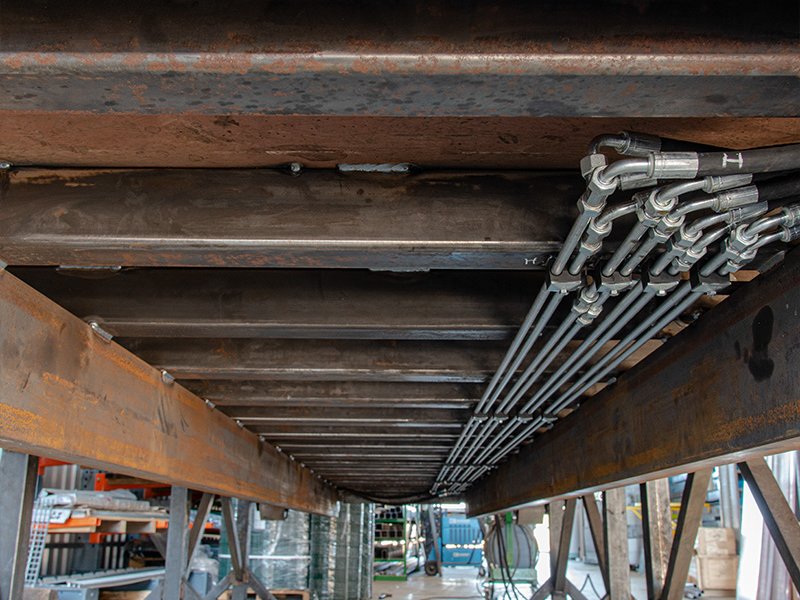

Plancher :

• Tôle en acier Hardox® ép. 6 mm, renforcée par les traverses en tube carré de 60 à grande rigidité avec écartement réduit donnant un appui tous les 310 mm

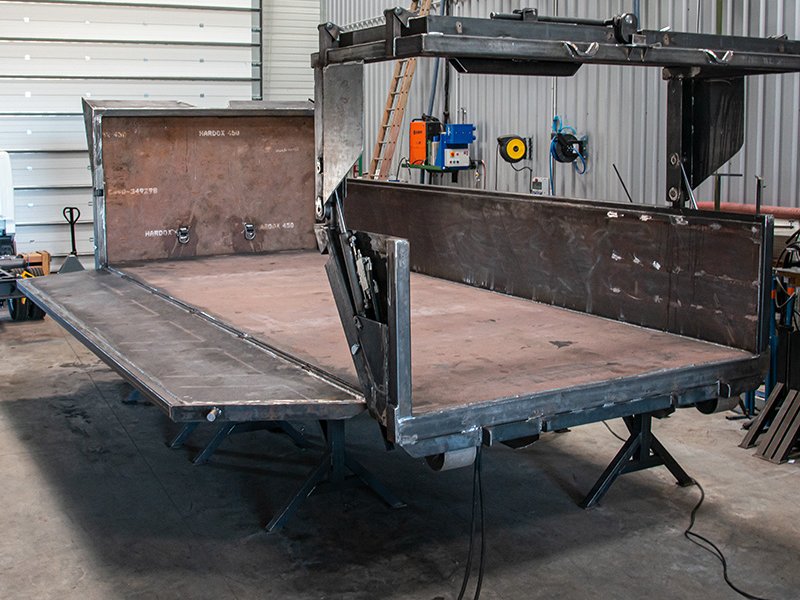

Côtés :

• Tôle lisse en acier Hardox® ép 4 mm, renforcée par Montants obliques latéraux UPAF 50x200x50x4 conception AMBERT BENNES.
• Ceinture de rives en tube de 80x80x3.
• Profil de renfort de liaison panneau / plancher sur la partie basse, permettant aussi le sanglage.

Goussets :

• AV et AR plein ép : 10mm.

Porte arrière :

• 2 vantaux sur cadre renforcé avec 4 charnières
• Tôle ép. 4mm avec renforts horizontaux et verticaux
• Verrouillage haut et bas à rattrapage de jeu
• Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)

Rouleaux :

• 2 rouleaux renforcés montés sur cage et bague rtalon de Ø 200 mm et largueur 180mm.

Traitement des surfaces :

• Grenaillage SA3 Métallisation Application d’un apprêt époxy fonction bouche pores
• Mise en peinture de finition Laque PU Ral 9006
• Plaque constructeur

Options :

• Trappe charbonnière sur glissière, avec levier de commande.
• Ouverture 250x370mm
• Porte universelle hydraulique double effet.
• 1 battant en tube 80x80x5.
• 2 Articulations hautes avec gousset de renfort intérieure et extérieur.
• Mouvement réalisé par 2 vérins double effet avec claplet de sécurité.
• 2 Vantaux renforcée en tube 80x80x3 sur 4 charnières avec Tôle lisse ép.4mm

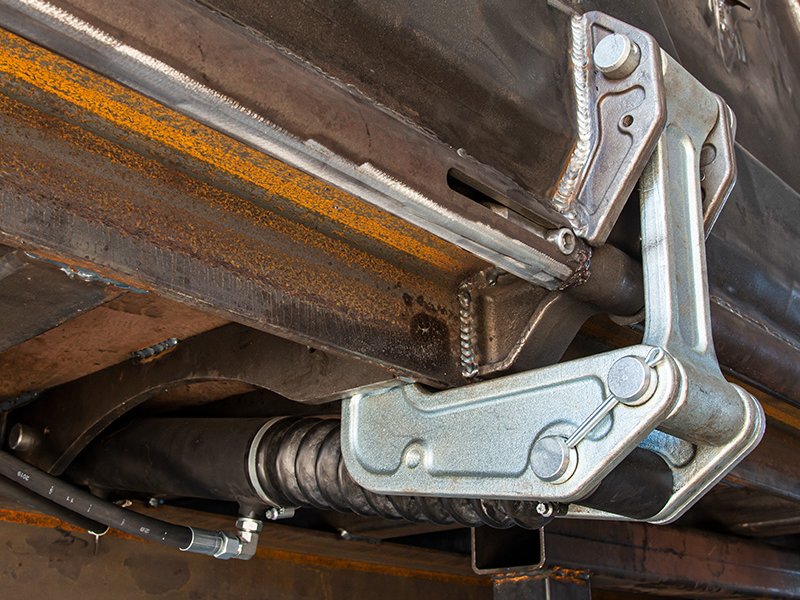

• Verrouillage haut + bas avec excentrique
• 2 Crochets bas à verrouillage mécanique
• Casquette cabine : protection cabine sur face avant de la benne

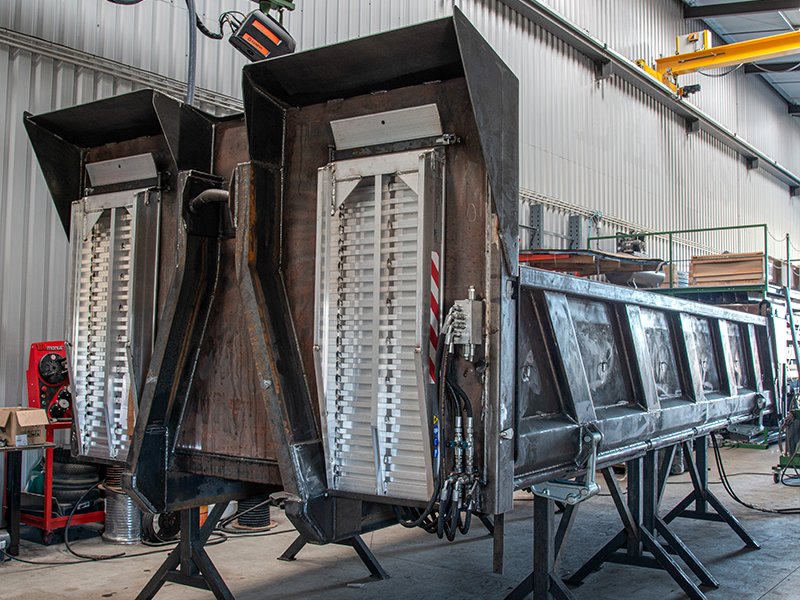

• Jeu de 2 rampes de chargement en aluminium
• L 1250 largueur 520mm ext.
• capacité pour la paire: 7300kg
