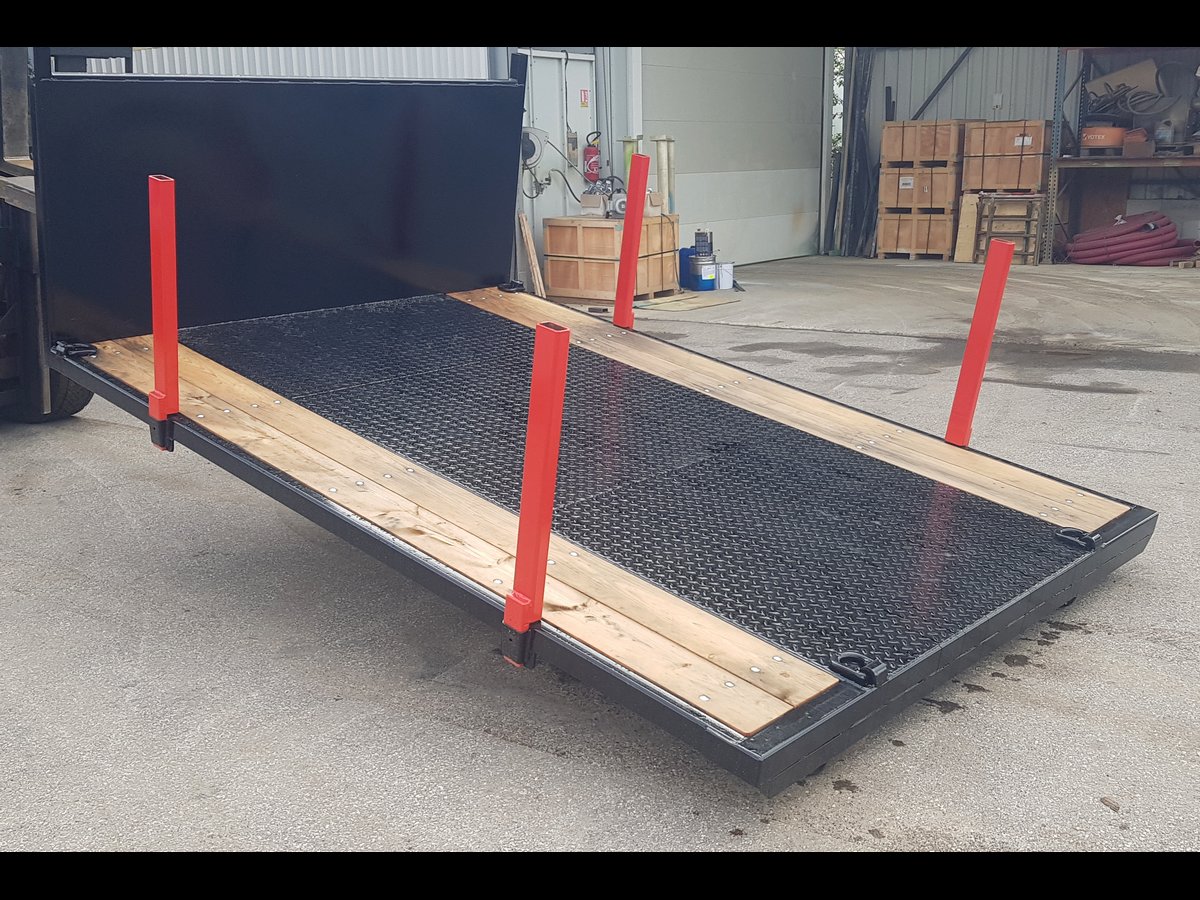

Juin 2023 : Plateau porte engin
Plateau porte-engin classe 1 pour mini pelle ou micro tracteur, avec chemin de roulement en bois, assurant une bonne stabilité pour tous les engins à chenille acier.
Description
En conformité avec la NF R 17-108
Dimensions utiles :
- L 3400 x l 2400 x h 1000 mm
Berce :
- Poutre en UPN 140mm, avec toilage en ép. 4mm sur 1500mm, et avec l’écartement classe 1 soit 1060mm.
- Potence avant en UPN 140 mm normalisée + renforts d’attache sur berce intérieur et extérieur
- Axe de préhension en rond d’acier XC38 de Ø30 mm, monté dans une cage « tôle de choc » d’ ép. 6mm
Face avant :
- Tôle lisse en acier ép.2,5 mm avec une ceinture de rive.
- Hauteur face avant 1000 mm
- Support de rampe.
- 4 Ranchers avec support de rangement sur la face avant ht : 800mm
Plancher :
- épaisseur 3/5 mm en tôles larmées.
- Traverses IPN de 60 mm avec écartement réduit donnant un appui tous les 250 mm.
- Ceinture en UPN 60 mm.
- Traverse arrière double en UPN 60 mm.
- Soudure continue sur le plancher.
- Plat de sanglage sous plancher
- 4 anneaux 5T sur chappe
- 2 chemins de roulement en plateau bois ép 40mm. (2x400mm)
Rouleaux :
- 2 rouleaux renforcés montés sur cage et bague ertalon de Ø 160 mm et largeur 180mm.
Traitement des surfaces et finition:
- Lessivage et dégraissage
- Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
- Finition peinture RAL personnalisée
- Plaque constructeur
