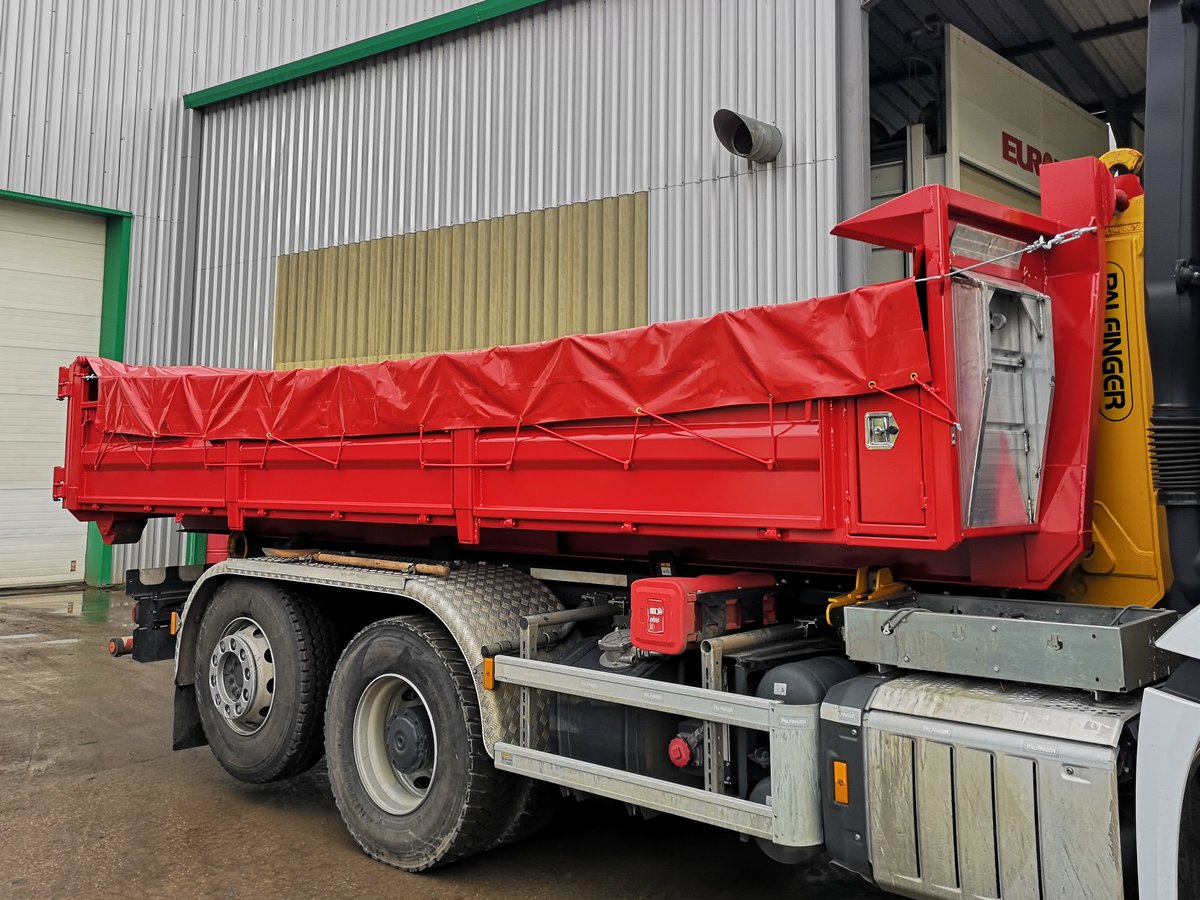

Déc 2022 – Benne à ridelles porte-engin
Construction d’une benne à ridelles porte-engin, idéale pour les chantiers routiers et le BTP
Description
En conformité avec la NF R 17-108
Dimensions
- Dimensions utiles de la structure : L 6000 x l 2300 x h 600 mm
Berce :
- Poutre en UPN 200 mm, avec toilage en ép. 6 mm sur 3000 mm et écartement classe 2 soit 1060 mm.
- Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur.
- Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage » tôle de choc » d’ ép.10mm.

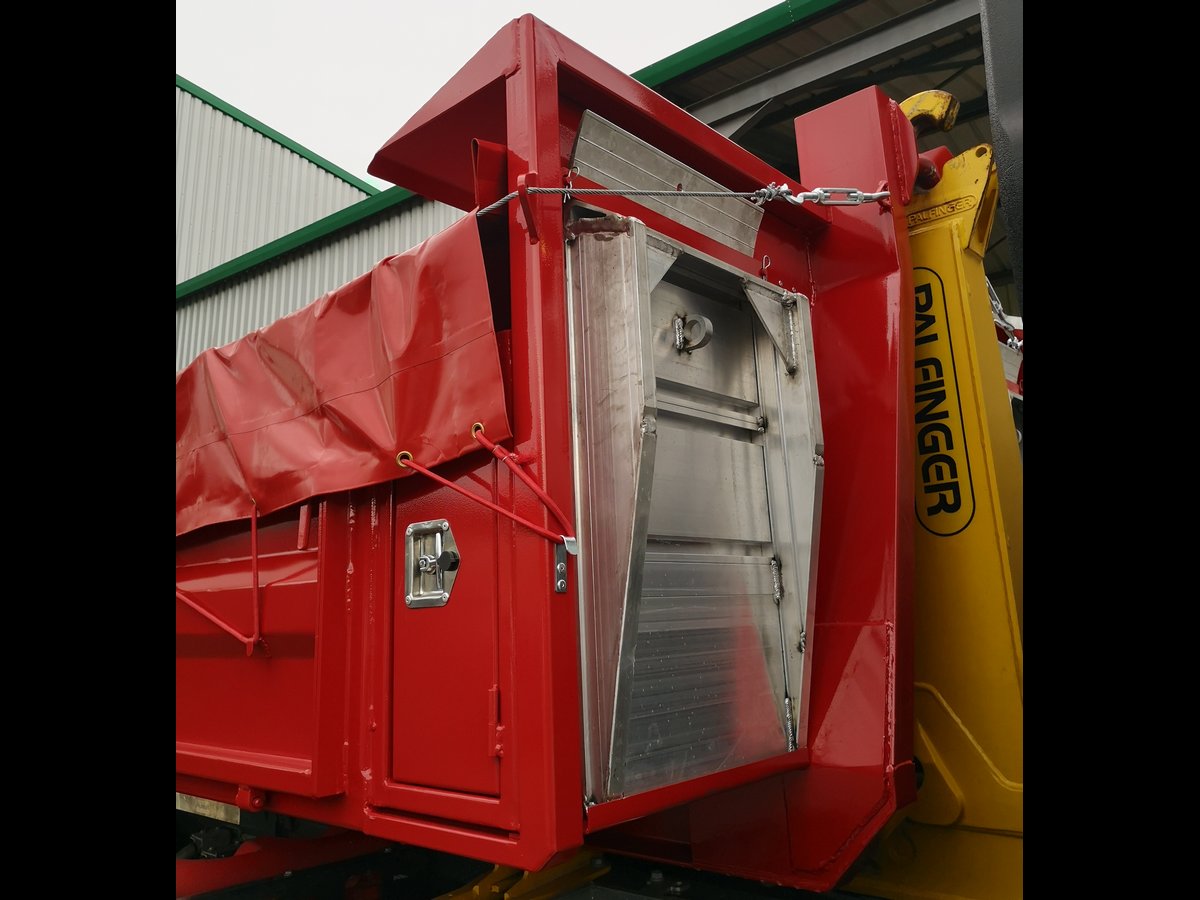

Face avant :
- Tôle lisse en acier ép. 4 mm avec une ceinture de rive en UPN 80
- Hauteur face avant : 1500 mm.
- Ajout d’un porte-échelle.
Plancher :
- Tôle lisse en acier ép. 6 mm.
- Traverses UPAF 50x120x50x5mm avec écartement réduit donnant un appui tous les 300 mm.
- Pose d’un fer plat sanglage périphérique.
- Traverse arrière en tube 80x80x5 mm.
- Soudure continue sur le plancher.
Côtés :
- Cadre tubulaire 40x40x4 avec renfort par 3 UTP 40x60x40x3, avec tôle lisse ép.3 mm.
- 3 charnières d’articulations par ridelle sur le bas.
- Poignée de fermeture encastrée à chaque extrémité de ridelle avec gâchette de sécurité d’ouverture.
- Poteaux milieux amovibles et arrière fixes
- Crochets pour bâches et filets

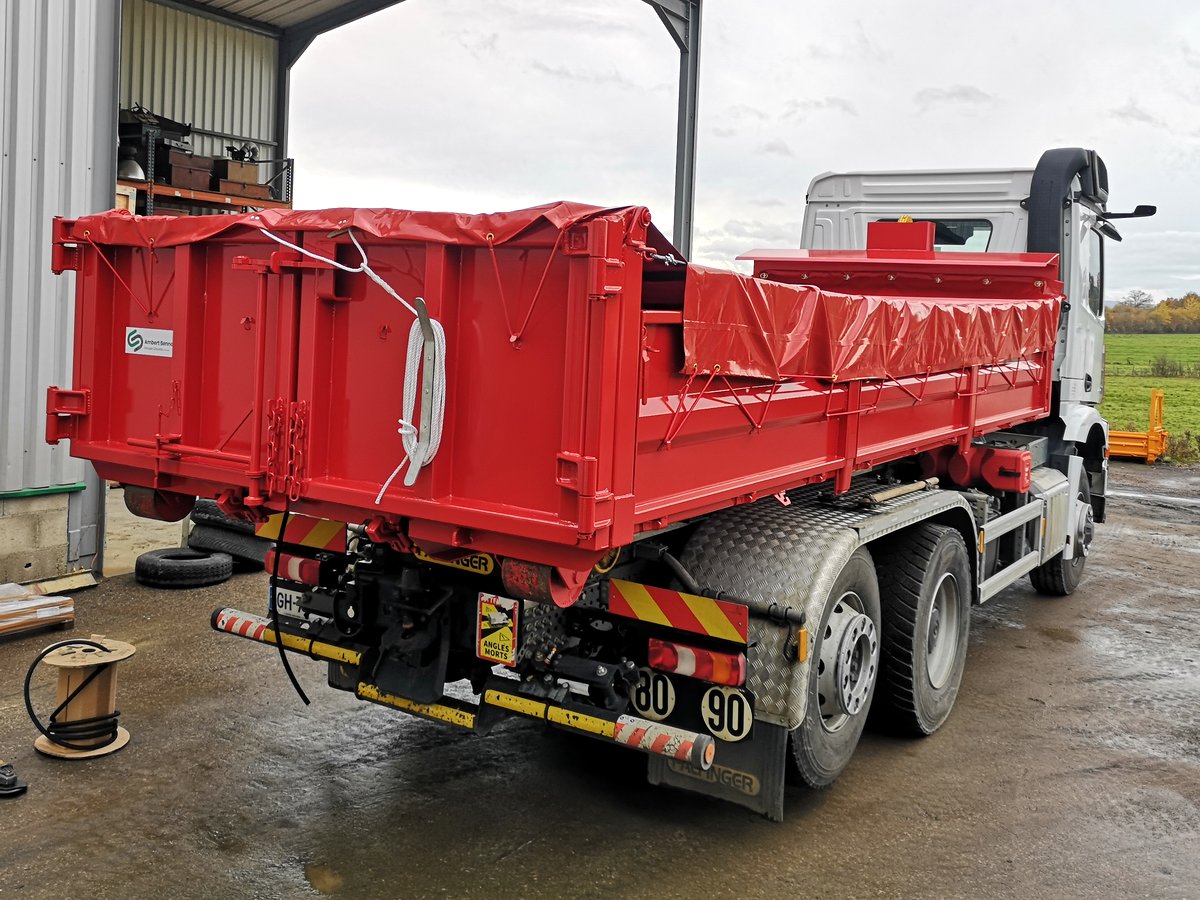

Porte arrière universelle :
- 2 vantaux sur cadre renforcé avec 4 charnières
- Tôle ép. 4 mm avec renforts horizontaux et verticaux
- Verrouillage haut et bas à rattrapage de jeu
- Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)
- Crochets pour bâches et filets
Rouleaux :
- 2 rouleaux renforcés montés sur cage et bague rtalon de Ø 200 mm et largeur 180mm.
Traitement des surfaces et finition :
- Lessivage et dégraissage
- Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
- Finition peinture polyuréthane RAL rouge 3020
- Plaque constructeur
