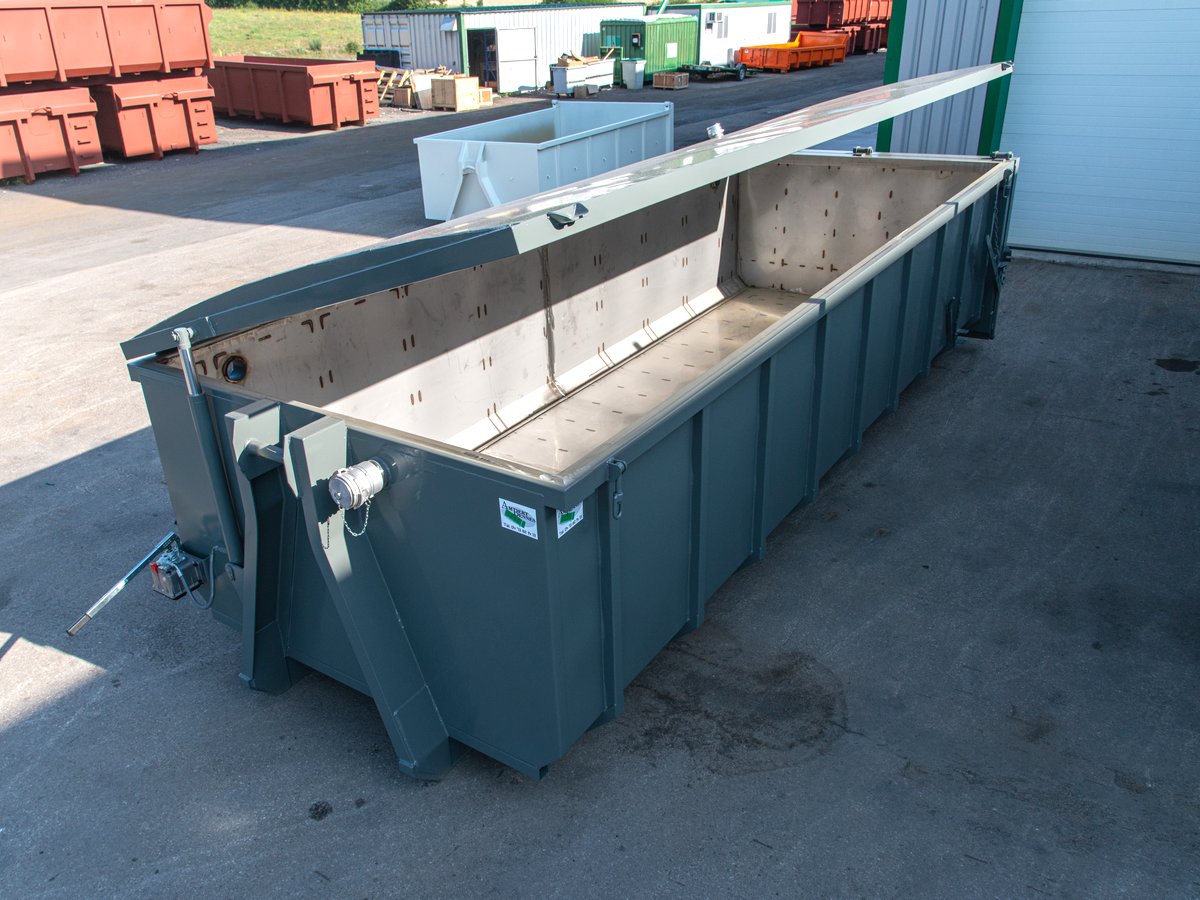

Juillet 2019 – Benne à boue en inox avec toiture hydraulique

  • Juil 2019 - Benne à boue en inox avec toit ouvrant

Benne à boue en inox classe 2 avec toiture hydraulique en conformité avec la NF R 17-108

Description

Dimensions utiles de la structure : L 6000 x l2200 x h1250 mm

Berce :

  • Poutre en UPN 180mm, avec l’écartement classe 2 soit 1060mm.
  • Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieur et extérieur
  • Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage  » tôle de choc » d’ ép.10mm

Face avant :

  • Tôle lisse en acier ép.2.5mm inox 304L mm avec une ceinture de rive en tube carré 80x80x3.
  • Piquage en DN 100 pour lavage sur face avan

Plancher :

  • Tôle lisse en acier ép. 3 mm inox 304L, renforcée par les traverses en tube carré de 60 à grande rigidité avec écartement réduit donnant un appui tous les 310 mm.
  • Soudure continue plancher intérieur extérieur.
  • Pans coupés biseautés intérieur en inox

Côtés :

  • Tôle lisse en acier ép 2.5 mminox 304L, renforcée par montants latéraux en UTP, avec intervalle 670 mm.

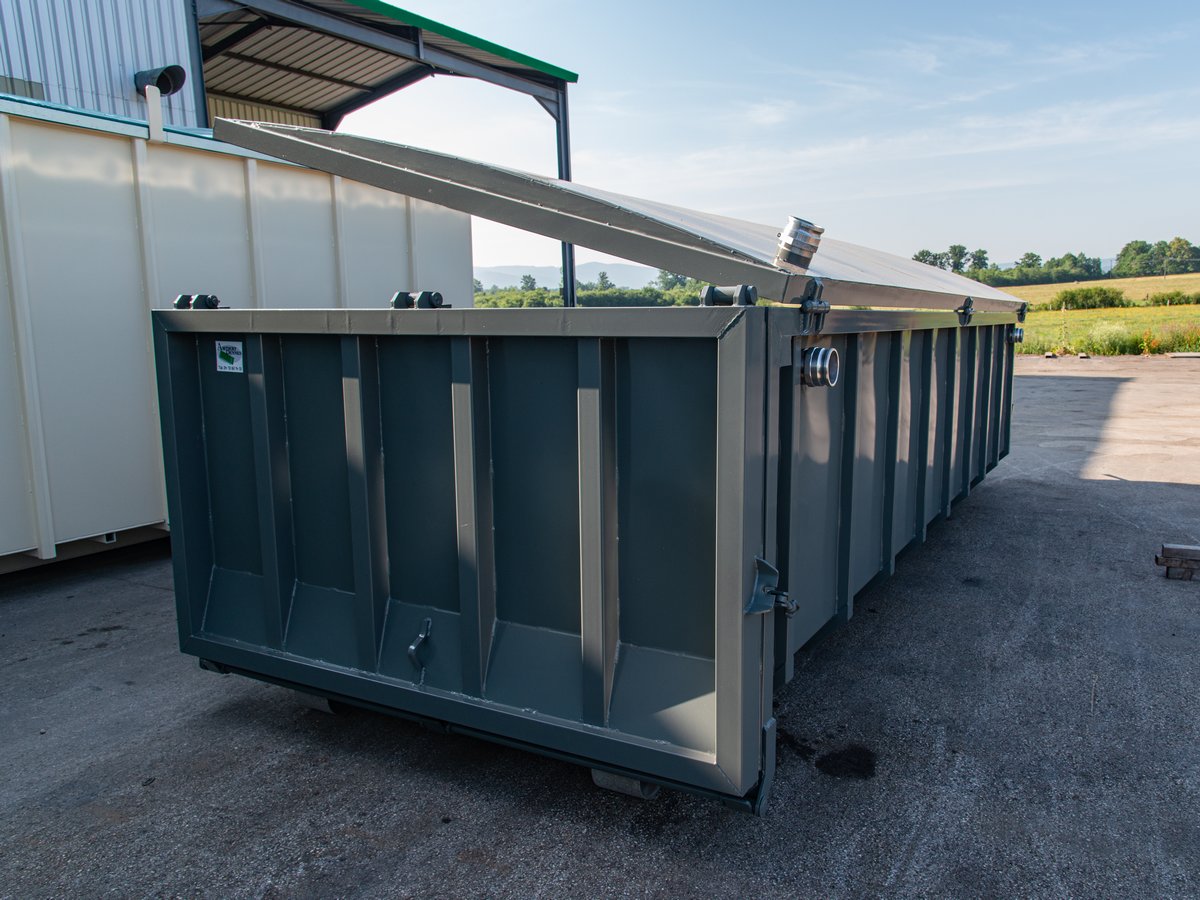

Porte arrière :

  • Porte battante sur cadre renforcé en tube 120x80x5, articulé par le haut avec 3 charnières à excentrique spéciale pour un plaquage de la porte de façon parallèle.
  • Tôle ép. 3mm inox 304L avec renforts horizontaux.
  • Rond de Ø12 mm soudé en continue sur le périmètre de la porte, pour l’étanchéité.
  • Montage d’un joint en EPDM de section 30×30, dans le profil plancher et panneaux de la benne, pour éviter l’arrachage lors du bennage.
  • Déverrouillage latéral déporté, pour l’ouverture. 2 vis de sécurité de fermeture porte.
  • Piquage en DN 200 avec Vanne guillotine manuel.

Crochets :

  • Structure renforcé acier et tôle inox lisse.
  • Piquage de remplissage en DN 200 type agricole.

Rouleaux :

  • 2 rouleaux renforcés montés sur cage et bague rtalon de Ø 200 mm et largeur 180mm

Traitement des surfaces :

  • Lessivage et dégraissage.
  • Couches d’apprêt anti-corrosion et silicone sur les parties non soudée
  • Finition peintre teintes RAL au choix.
  • Plaque constructeur

Options :

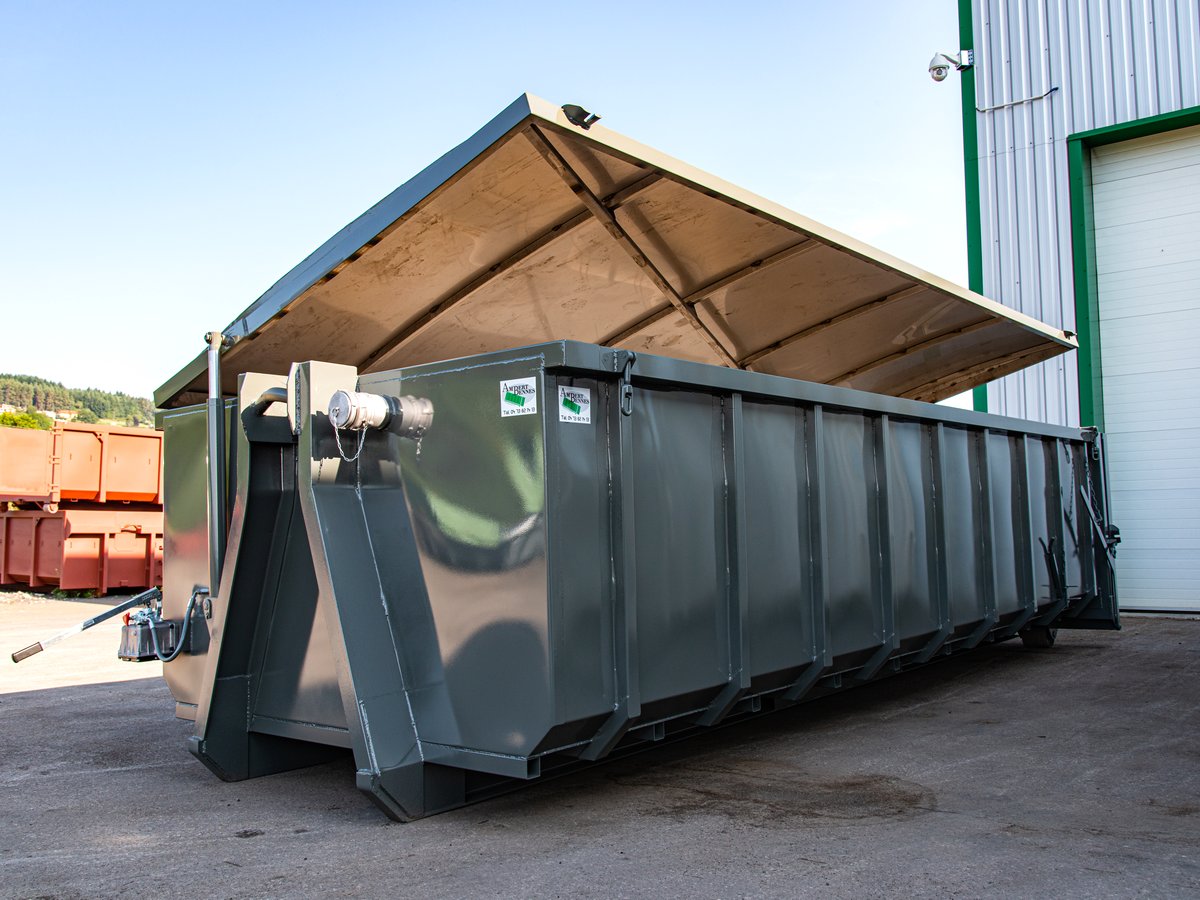

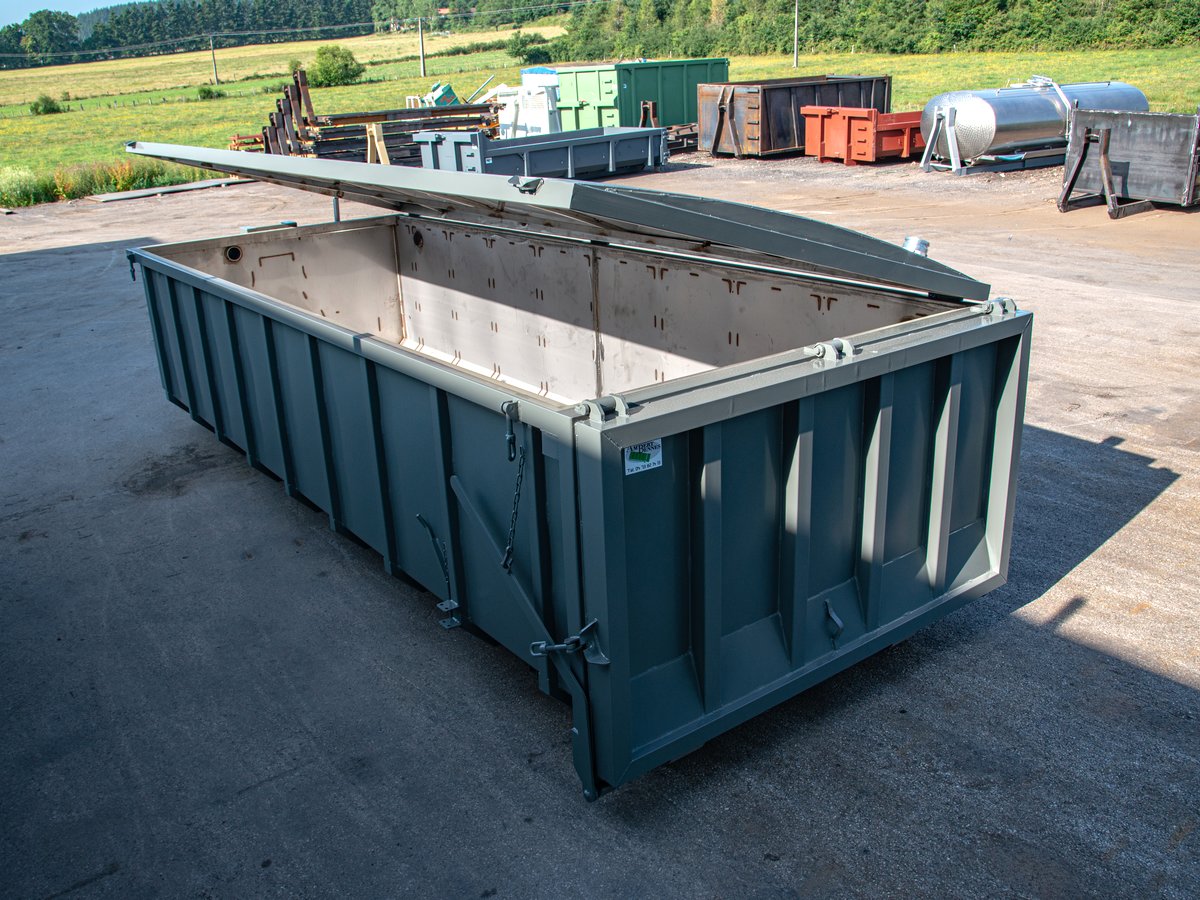

  • Toiture hydraulique
  • Articulation droite ou gauche. Avec commande par vérin simple effet avec clapet parachute.
  • Pompe à main double effet. Ouverture côté chauffeur ou passager.
  • Angle d’ouverture : 88°
  • Cadre en tube de section 80x40x5 avec renforts en tube 40x40x2
  • Tôle de couverture lisse ép. 2 mm en arrondie pour l’évacuation de l’eau.
  • 3 charnières d’articulations.
  • joint d’étanchéité sur le contour
  • 2 verrouillages manuel de sécurité position fermée
