Nov 2025 : plateau porte-engin Classe 2

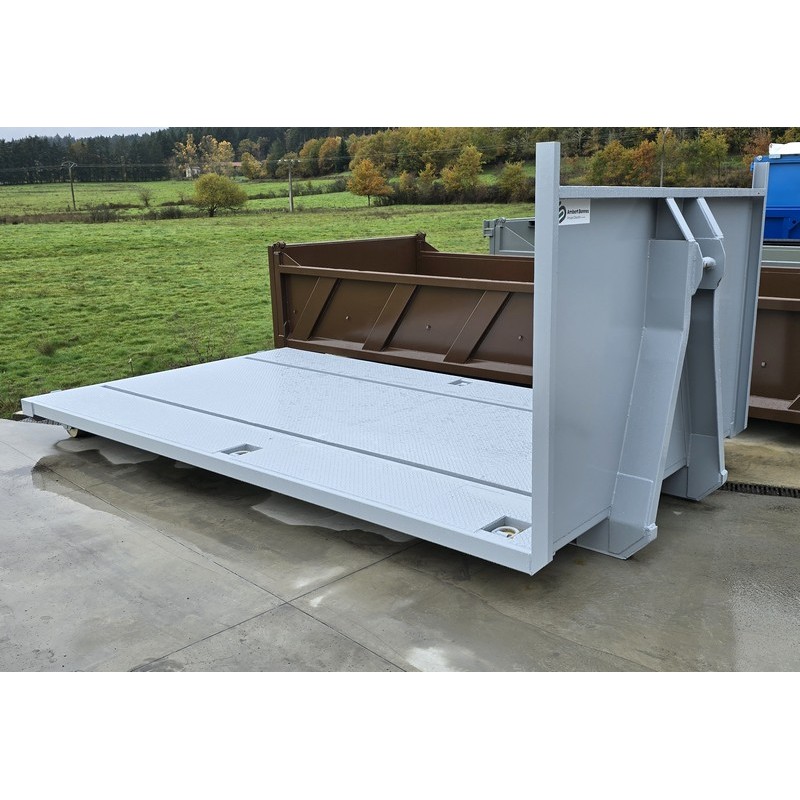

Plateau porte-engin Classe 2

En conformité avec la NF R 17-108

Dimensions utiles :

L 4500 x l 2530mm

Berce:

Poutre en UPN 200mm, avec toilage en ép. 6mm sur 1500mm, et avec l'écartement classe 2 soit 1060mm.
Potence avant en UPN 200 mm normalisée + renforts d'attache sur berce intérieur et extérieur
Axe de préhension en rond d'acier XC38 de Ø 50 mm, monté dans une cage "tôle de choc" d'ép.10mm

Face avant:

Tôle lisse en acier ép.4 mm avec une ceinture de rive en UPN 80.
Hauteur face avant 1500mm
Porte échelle en face avant.

Plancher:

Planchers épaisseur 5/7 mm en tôles larmées.
Traverses UPAF 50x120x50x4 mm avec écartement réduit donnant un appui tous les 300 mm.
Ceinture en tube 80x80x5 mm.
Traverse arrière en tube 80x80x5 mm.
Soudure continue sur le plancher.
Plat de sanglage sous rive 60x10
Structure pour guidage wagon en rail et plancher encastré

Rouleaux:

2 rouleaux renforcés montés sur cage et bague ertalon de Ø 200 mm et largueur 180mm.

Traitement des surfaces:
Lessivage et dégraissage
Couches d'apprêt anti-corrosion et silicone sur les parties non soudée
Finition peinture RAL

Plaque constucteur
