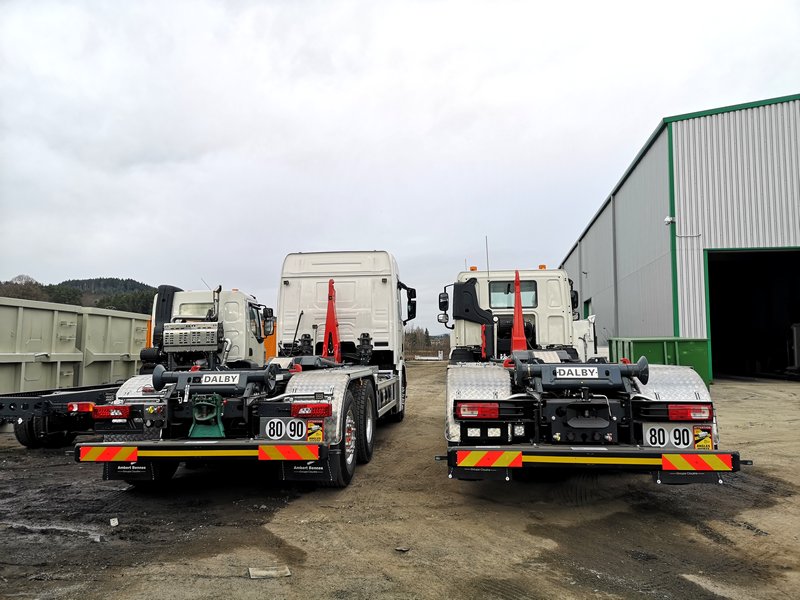

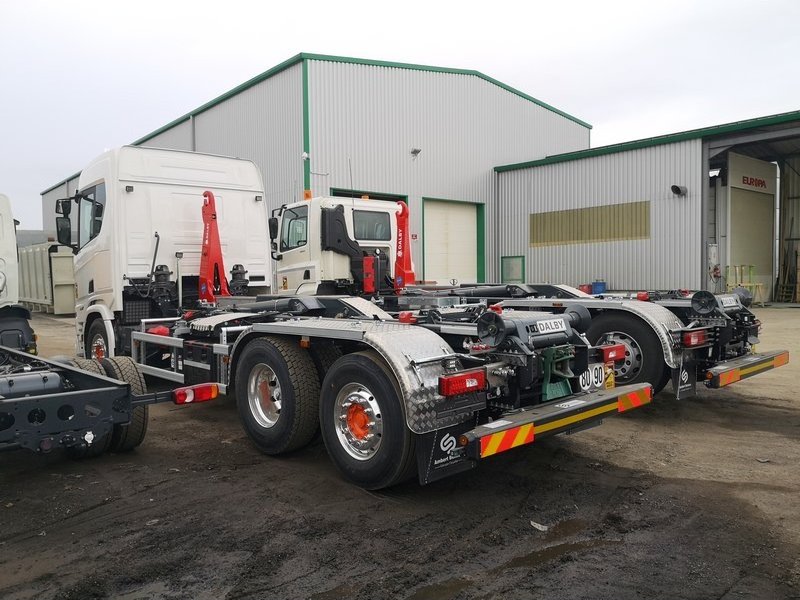

Bras hydraulique Dalby à potence coulissante XHM3 PC pour PL

Caractéristiques

Bras de levage

• Bras de levage DALBY XHM3 équipé d’une potence coulissante, de type classe 2.
• Poulies rouleaux AR 1060mm, hauteur d’anneau de 1425mm, et départ de 200mm

Structure

• Ensembles mécano-soudé en acier haute limite élastique, améliorant la robustesse, par l’emploi de pièces moulées.
• Faux-châssis en Z, permettant une hauteur de bras de 250mm, pré-percé pour faciliter le montage sur châssis sans soudure et l’adaptation rapide de toute une gamme d’accessoires.
• Bagues fonte sur l’intégralité des axes et bagues bronze sur les poulies de rouleaux AR
• Patins d’usure de la coulisse sur les 4 faces, en matière composites, réglages en parties latérales
• Crochets de verrouillage arrière hydraulique
• Bras prédisposé pour le montage d’un graissage centralisé
• Équipement livré en apprêt Hydro-PU appliqué avant tuyautage
• Traitement anti-corrosion zinc nickel sur les axes assemblés après peinture

Hydraulique

• Pompe simple débit coudé, LEDUC 80L, à monter sur prise de force ayant un couple de renversement de 25m, un couple maxi de 40m
• et une fixation 4T arbre creux 8-32-36
• La limitation du régime moteur est à la charge du constructeur VI
• Réservoir latéral 118L, en acier, équipé d’un filtre à cartouche immergé
• Tuyauterie rigide de gros diamètre, totalement intégrée au châssis, augmentant la vitesse du bras et réduisant la pression de travail
• Prédisposition du bras pour futur montage par boulonnage, de toutes tuyauteries optionnelles
• Distributeur hydraulique à pilotage pneumatique, équipé d’un capot de protection en aluminium, et réglage en hauteur pour faciliter l’utilisation de bennes compactrices

Sécurité

• Bras conforme au dispositif de sécurité de la directive CE, équipé d’un phare de travail arrière cabine et d’un bruiteur, couplés sur
• l’enclenchement de la prise de mouvement.
• Vérins équipés de valve d’équilibrage et de claquet anti-retour
• Sécurité hydraulique interdisant la manœuvre de crochets AR et de la potence en position bennage
• Mécanisme de verrouillage du basculeur AR sur faux-châssis, lors du chargement / déchargement

Commande

• Commande pneumatiques, mobiles en cabine, avec voyant lumineux et bruiteur sonore signalant l’ouverture des crochets arrière

Divers

• Alimentation électrique 24 Volts
• Pression des service : 280 bars
• Fourniture de la notice d’utilisation et du carnet de maintenance

Montage

• Fourniture et montage aile alu
• Montage barre cycliste homologué alu
• Montage et fourniture coffre et extincteur 6kg.
• Pack BAE Profil tube rond bras moyen type finisher.
• Verrouillage hydraulique Avant pour berce.
• Potence coulissante articulée avec linguet pneumatique pour XHM3.
• Boitier additionnel en cabine si + de 6 fonctions (radio commande)

Documents

• Documentation conformité CE
• Notice utilisation
• Annexe 7 fournie par AMBERT BENNES agrée UTAC

Garantie

• 1 an Pièces et MO (bras)
• Conditions : Pièces origine DALBY et MO chez Ambert Bennes pour la période

Option

• Circuit de bennage remorque avec coupleur 1/2 à billes
